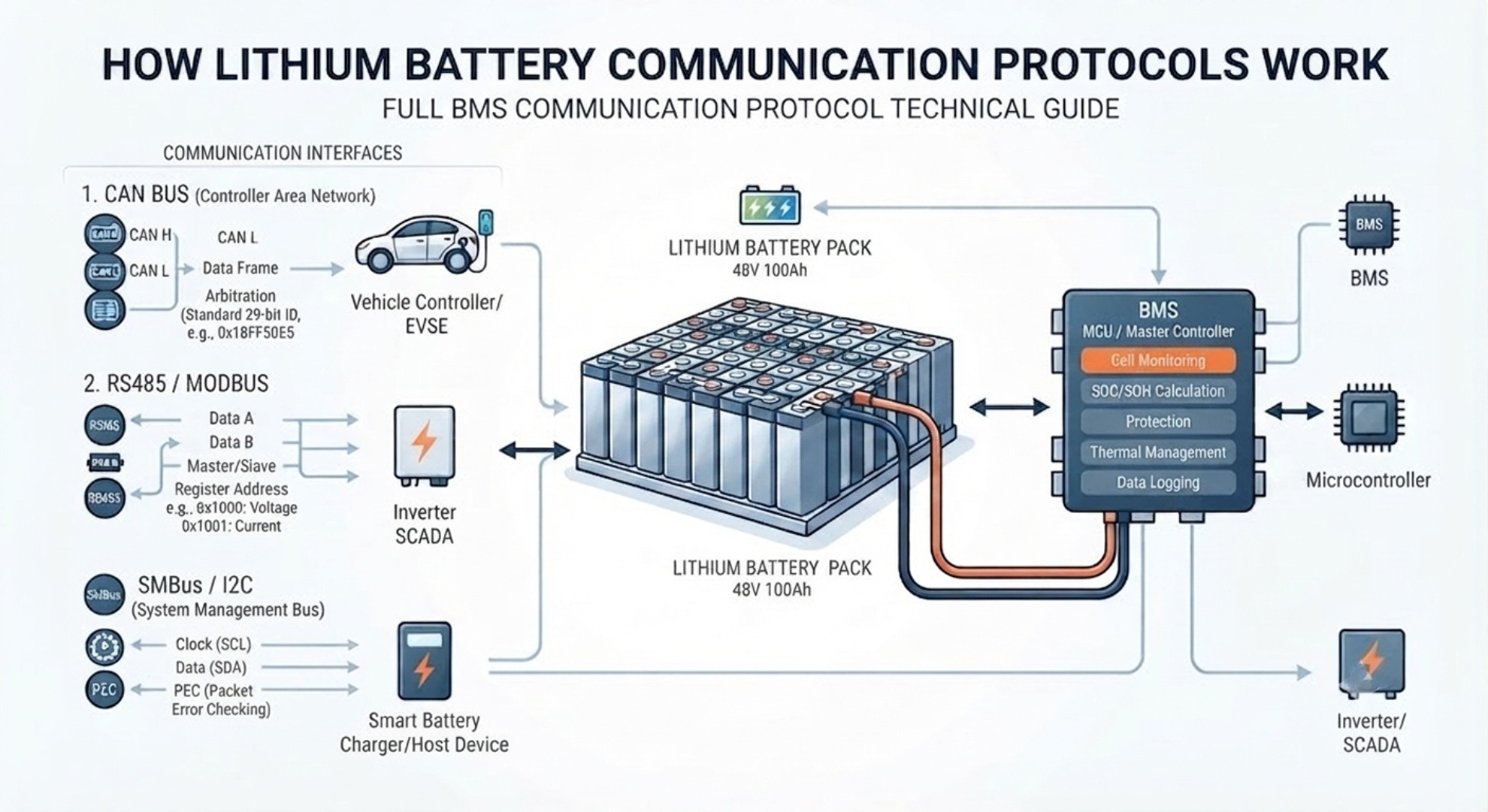

So funktionieren Kommunikationsprotokolle für Lithiumbatterien
Funktionsweise von Kommunikationsprotokollen für Lithiumbatterien – Vollständiger technischer Leitfaden zum BMS-Kommunikationsprotokoll
Inhaltsverzeichnis
- Kernfunktionen der BMS-Datenübertragung für die Energiespeicherung von Lithiumbatterien
- Die wichtigsten kabelgebundenen Kommunikationsprotokolle, die häufig in BMS-Systemen mit Lithiumbatterien verwendet werden
- Funktionsprinzip des Closed-Loop-Handshakes zwischen Wechselrichter und Lithium-BMS
- Vergleichsmatrix gängiger BMS-Kommunikationsprotokolle für Lithiumbatterien
- Leitfaden zur Fehlerbehebung bei Kommunikationsfehlern des Lithiumbatterie-BMS
1. Kernfunktionen der BMS-Datenübertragung für die Energiespeicherung von Lithiumbatterien
Grundlegendes Ziel der digitalen Datenübertragung mit BMS-Lithiumbatterien
Nahezu alle modernen Energiespeichergeräte basieren auf Kommunikationsprotokollen für Lithiumbatterien, um Daten zwischen einzelnen Batteriemodulen, Hauptsteuerungshardware und Stromumwandlungsgeräten zu übertragen. Ohne Echtzeit-Datenaustausch können Hochspannungsbatteriesätze keine kritischen Betriebsdaten wie das Spannungsgleichgewicht einzelner Zellen, den Echtzeit-Arbeitsstrom oder interne Temperaturunterschiede senden. Wer verstehen möchte, wie Steuerplatinen Lithiumzellen überwachen und schützen, muss sich mit den Kernaufgaben eines BMS vertraut machen. Eine zuverlässige Datenkommunikation sorgt dafür, dass jedes Batteriemodul innerhalb sicherer Grenzen arbeitet und verhindert Risiken wie thermisches Durchgehen, Überladung und Tiefentladung.
Der Hauptzweck der BMS-Datenübertragung besteht darin, physische Batteriewerte in digitale Daten umzuwandeln, die externe Hardware sofort lesen kann. Integrierte Mikrocontroller messen ständig die Spannung jeder Zelle, die Packtemperatur, den verbleibenden Ladezustand (SoC) und den Gesamtzustand der Batterie (SoH). Alle diese Messwerte werden in Standarddatenströme gepackt und über serielle Kommunikationsleitungen gesendet, wodurch ein Zellungleichgewicht vermieden wird, das die Batterielebensdauer verkürzt.
Multi-Modul-Synchronisation durch hierarchische BMS-Datenkommunikation realisiert
Wenn Batteriepacks aus mehreren in Reihe oder parallel geschalteten Modulen aufgebaut sind, ermöglicht die Datenkommunikation einen synchronisierten Betrieb. Ein Haupt-Master-BMS sammelt alle Sensordaten von kleineren sekundären BMS-Karten und stellt dann eine einheitliche Batteriedatenschnittstelle für die Stromversorgungsgeräte bereit. Dieses mehrschichtige Steuerungsdesign hält das gesamte Batteriesystem im Gleichgewicht und ermöglicht es dem System, sofortige Abschaltsignale zu senden, wenn eine einzelne Zelle die sicheren Betriebsgrenzen überschreitet.
2. Wichtigste kabelgebundene Kommunikationsprotokolle, die häufig in Lithiumbatterie-BMS-Systemen verwendet werden
CAN-Bus-Protokoll: Standard-Kommunikationsbus für Hochspannungs-Lithiumbatterien für Kraftfahrzeuge
CAN-Bus ist die häufigste Kommunikationsmöglichkeit für Autobatterien und Hochspannungs-Energiespeichersysteme. Es verwendet zwei verdrillte Differenzialleitungen, CAN_H und CAN_L, um starke elektromagnetische Störungen zu blockieren, die durch Leistungsschalthardware erzeugt werden. Der Standard folgt ISO 11898 und unterstützt die Broadcast-Kommunikation mit mehreren Geräten. Anstatt jedem Gerät feste Adressen zuzuweisen, verwendet CAN eindeutige Nachrichten-IDs. Dadurch können kritische Sicherheitsalarme die regulären Statusdaten durchbrechen und sofort Prioritätswarnungen senden.
| Parameter | CAN-Bus-Spezifikation |
|---|---|
| Physikalische Schicht | Twisted-Pair (CAN-H / CAN-L) |
| Typische Baudrate | 250 kbit/s / 500 kbit/s |
| Maximale Entfernung | 40 Meter (bei 1 Mbit/s) bis 1.000 Meter (bei 50 Kbit/s) |
| Topologie | Multi-Master-Bustopologie mit 120-Ω-Abschluss |
| Fehlerbehandlung | CRC-Prüfung, Bit-Stuffing, automatische Neuübertragung |
Physikalische RS485-Schicht für stationäre Lithiumbatterie-Energiespeicherpakete
RS485 bleibt für die stationäre Batteriespeicherung zu Hause und im Gewerbe beliebt, da es kostengünstig zu implementieren ist und über lange Kabelwege funktioniert. Der Standard verwendet symmetrische Differenzsignalleitungen, die Daten über eine Entfernung von bis zu 1.200 Metern übertragen können. RS485 läuft im Halbduplex-Master-Slave-Modus. Ein Wechselrichter oder Überwachungshost sendet regelmäßig Anfragen und jedes angeschlossene Batteriemodul sendet nacheinander seine Echtzeit-Betriebsdaten zurück.
Modbus RTU: Universal Application Layer Protocol, das auf RS485 läuft
RS485 definiert nur die Regeln für die physischen Kabelsignale, während Modbus RTU als allgemeine Softwaresprache fungiert, die auf der RS485-Verkabelung läuft. Dieser offene Standard organisiert alle Batteriedaten in festen Registeradressen und speichert Spannung, Strom, Temperatur und Alarmflags im Hex-Format. Modbus RTU verwendet einfache Anfrage-Antwort-Datenrahmen, sodass Wechselrichter schnell Registerwerte lesen und Ladekurven in Echtzeit anpassen können.
Protokolle auf Platinenebene mit kurzer Reichweite: UART, RS232 und SMBus für kleine Batteriemodule
Für die Kurzstreckenkommunikation zwischen Leiterplatten verwendet die BMS-Hardware UART, RS232 und SMBus. UART und RS232 verbinden häufig die Hauptbatteriesteuerplatine mit einem PC-Tool, das für Firmware-Updates und Felddiagnosen verwendet wird. SMBus leitet sich von I2C ab, verbraucht weniger Strom und eignet sich für kleine Batteriemodule, die nur eine grundlegende Datenmeldung ohne aufwändige Anti-Interferenz-Verkabelung benötigen.
Drahtlose BMS-Überwachungsprotokolle: BLE, Wi-Fi und Mobilfunk-IoT
Viele neue verteilte Batteriesysteme verfügen über eine drahtlose BMS-Überwachung, um den Verkabelungsaufwand zu reduzieren und Feldprüfungen zu erleichtern. Bluetooth Low Energy verbraucht sehr wenig Strom, sodass Installateure und Besitzer die Spannungs- und Temperaturtrends einzelner Zellen direkt auf Mobiltelefonen anzeigen können. Wi-Fi- und 4G/5G-IoT-Gateways laden kontinuierlich Batteriebetriebsdaten auf Cloud-Plattformen hoch und unterstützen so die vorausschauende Wartung und Fernverwaltung für mehrere Batteriestandorte.

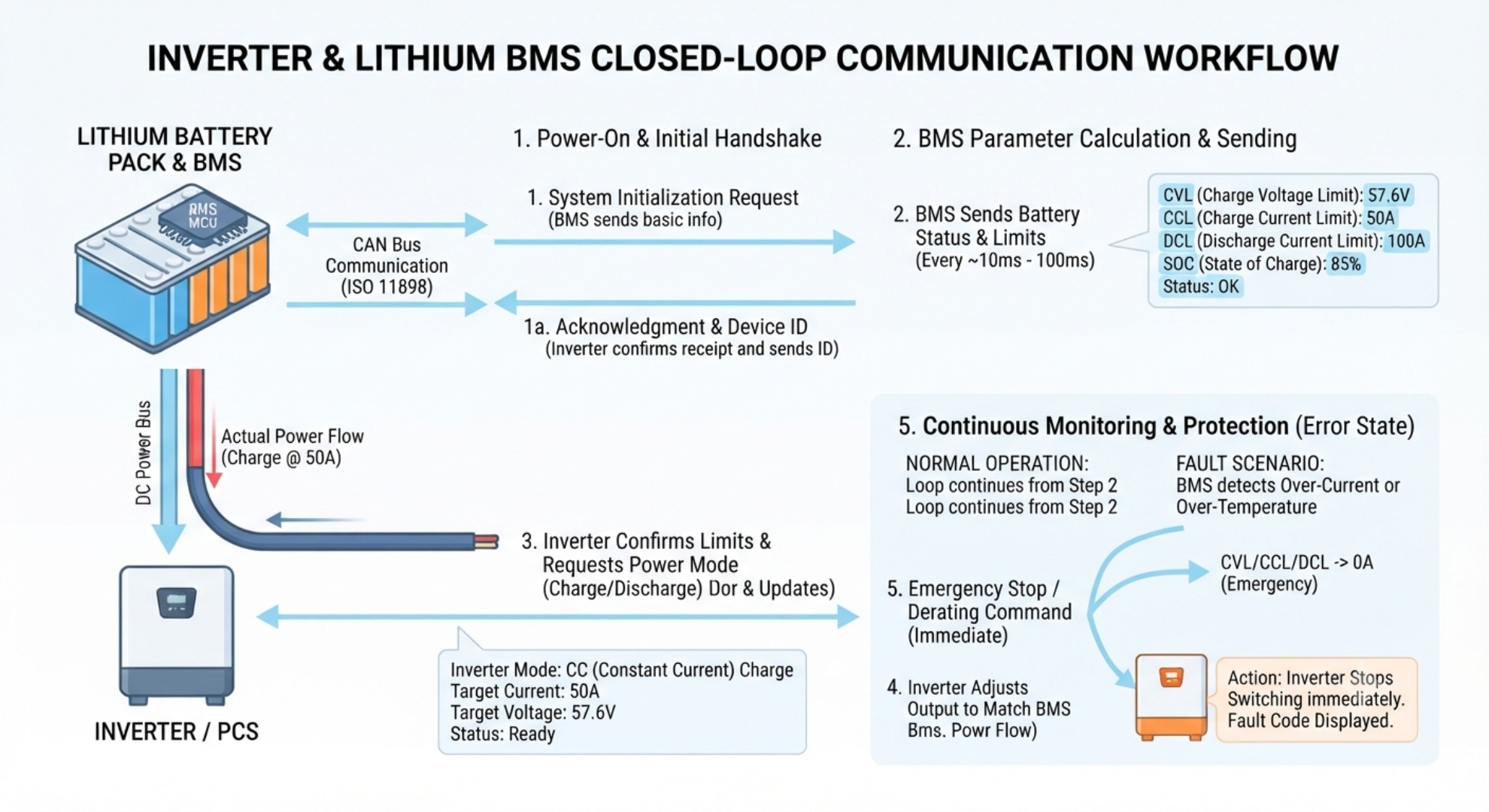

3. Funktionsprinzip des Closed-Loop-Handshakes zwischen Wechselrichter und Lithium-BMS
Wichtige dynamische Steuerparameter, die über den geschlossenen Regelkreis des Wechselrichter-BMS übertragen werden
Für einen sicheren und effizienten Betrieb nutzen moderne Energiesysteme eine geschlossene Kommunikationsschleife zwischen Wechselrichtern und BMS, anstatt sich nur auf feste Klemmenspannungsgrenzen zu verlassen. Beim Systemstart tauschen Wechselrichter und BMS einen Handshake aus, um die Übereinstimmung von Kommunikationsstandards, Baudraten und Registeradresstabellen zu bestätigen. Sobald sich die Verbindung stabilisiert, sendet das BMS weiterhin einstellbare Steuerwerte zur Steuerung des Ladevorgangs:
- ● Ladespannungsgrenze (CVL): Legt die maximal zulässige Ladespannung für den Wechselrichter fest.
- ● Ladestrombegrenzung (CCL): Passt den Ladestrom basierend auf der Zellentemperatur und der verbleibenden Batteriekapazität an.
- ● Entladestrombegrenzung (DCL): Verhindert, dass starke Lastspitzen den Akku zu stark entladen und die Zellen beschädigen.
Sicherheitsschutzmechanismus, wenn die BMS-Wechselrichter-Kommunikation unterbrochen wird
Wenn die Datenübertragung für ein eingestelltes Zeitfenster (in der Regel 10 bis 30 Sekunden) unterbrochen wird, wechselt der Wechselrichter in einen sicheren Standby-Zustand. Dies verhindert eine unkontrollierte Überladung oder übermäßige Hitzeentwicklung, wenn das BMS keine Echtzeit-Schutzsignale senden kann.

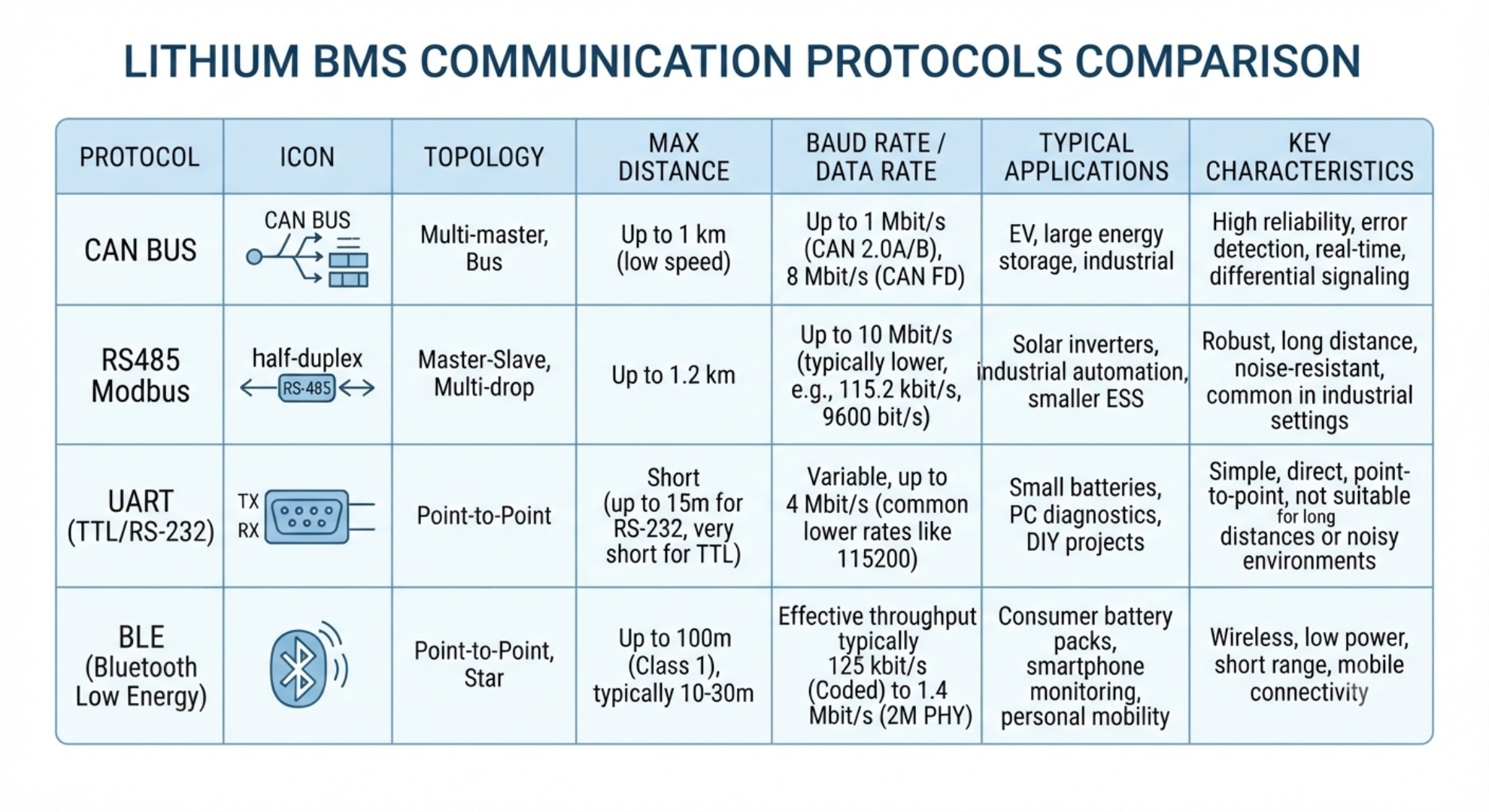

4. Vergleichsmatrix gängiger BMS-Kommunikationsprotokolle für Lithiumbatterien
| Protokoll | Geschwindigkeit/Baudrate | Maximale Entfernung | Bustopologie | Primäre Stärken |
|---|---|---|---|---|
| CAN-Bus | 250 - 500 kbit/s | Bis zu 1.000 m | Multi-Master | Starke Entstörung, Hardwarefehlerkorrektur, schnelle Echtzeitreaktion |
| RS485 / Modbus | 9,6 - 115,2 kbit/s | Bis 1.200 m | Meister-Sklave | Geringe Hardwarekosten, große Übertragungsreichweite, weitgehende Unterstützung durch alle Wechselrichter |
| UART / RS232 | 9,6 - 115,2 kbit/s | Bis zu 15 m | Punkt-zu-Punkt | Einfaches Debuggen, direkte Verbindung zum Flashen der PC-Firmware |
| Bluetooth (BLE) | 1 - 2 Mbit/s | ~10 - 30 m | Stern / Netz | Keine Verkabelung erforderlich, Überwachung per mobiler App, einfache Inspektion vor Ort |
5. Leitfaden zur Fehlerbehebung bei Kommunikationsfehlern des Lithiumbatterie-BMS
Schritt 1: Überprüfen Sie die physische Verkabelung und den Anschluss der Differenzsignalleitung
Bei der Installation von Batteriespeichern kommt es sehr häufig zu Kommunikationsausfällen, die eine schrittweise Fehlerbehebung erfordern. Überprüfen Sie zunächst alle Pin-Definitionen der Verkabelung. Stellen Sie sicher, dass die CAN-H- und CAN-L- bzw. RS485-A- und RS485-B-Leitungen zwischen den Batterieanschlüssen und den Wechselrichteranschlüssen korrekt übereinstimmen.
Schritt 2: Überprüfen Sie die Installation des Anschlusswiderstands (120 Ω).
An beiden Enden der CAN- oder RS485-Busleitungen müssen 120-Ohm-Abschlusswiderstände aktiviert werden. Ohne diese Widerstände führt die Signalreflexion zu einer Beschädigung der Datenrahmen und zu Kommunikationsfehlern.
Schritt 3: Baudrate und Modbus-ID aller Batterieknoten vereinheitlichen
Vergewissern Sie sich abschließend, dass alle angeschlossenen Batteriemodule identische Baudrateneinstellungen und eindeutige Modbus-ID-Nummern haben. Durch die Abstimmung dieser beiden Einstellungen wird eine stabile Datenübertragung im gesamten Batterienetzwerk gewährleistet.
