Erweiterung der LFP-Batterie: Die Wissenschaft hinter Spannungslücken erklärt

Die Erweiterung eines bestehenden Lithium-Eisenphosphat-Energiespeicher-Arrays (LFP) Monate oder Jahre nach der Installation bringt erhebliche technische Herausforderungen mit sich. Während die LFP-Chemie weithin für ihre thermische Stabilität und lange Zyklenlebensdauer gelobt wird, birgt das Hinzufügen neuer Batteriemodule zu einem veralteten System Betriebsrisiken. Das Kernproblem liegt in der subtilen Elektrochemie von LFP-Zellen – insbesondere in der Wechselwirkung einer extrem flachen Entladungskurve mit der Verschlechterung des Innenwiderstands im Laufe der Zeit.

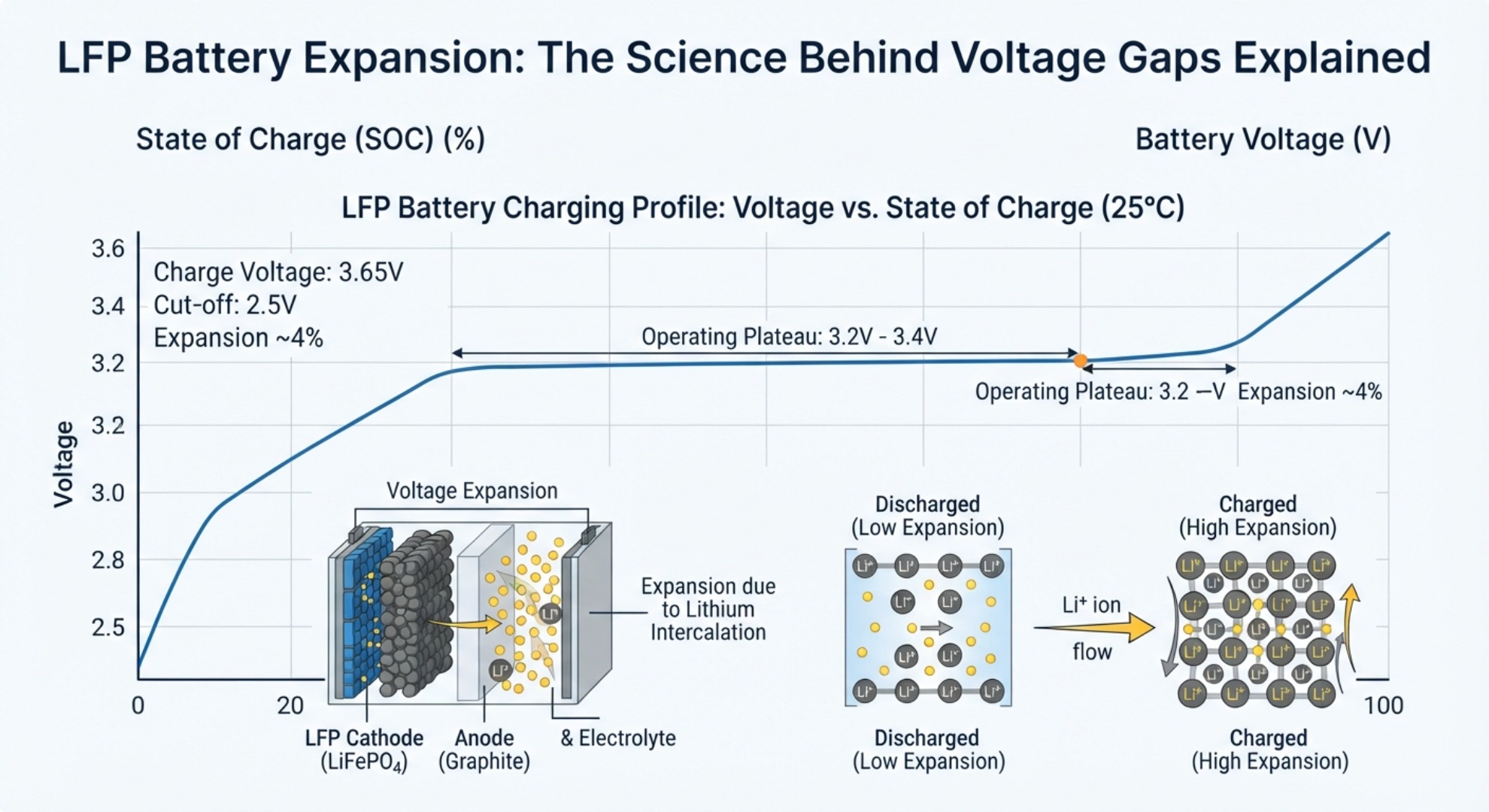

LFP-Spannungskurve: Warum die Schätzung des Ladezustands komplex wird

Im Gegensatz zu Nickel-Mangan-Kobalt (NMC) oder Blei-Säure-Chemikalien weisen LFP-Zellen beim Laden und Entladen ein ausgeprägtes Phasenübergangsverhalten auf. Im Journal of Power Sources veröffentlichte Forschungsergebnisse zeigen, dass die LFP-Leerlaufspannung (OCV) über 20 % bis 80 % der Ladezustandsschätzbereiche nahezu konstant bleibt. Ein winziger Spannungsunterschied von nur 10 bis 20 Millivolt kann eine Abweichung von 30 bis 40 % der verbleibenden Kapazität bedeuten.

Eigenschaften der LFP-Spannung im Vergleich zum Ladezustand (SoC).
3,4 V +---------------------------------------------------+ (Fast voll)
     | /--------|
3,3V | ====================================/ | <- Flaches OCV-Plateau
     | (Eine 10-mV-Drift entspricht einer SoC-Varianz von ca. 30 %) | (20 % – 80 % SoC)
3,2V |/ |
3,0 V +---------------------------------------------------+ (Fast leer)
     0 % 50 % 100 %

Bei der Integration frischer Module mit gealterten Packs macht dieses flache Profil einen spannungsbasierten Ausgleich praktisch unmöglich. Das System kann die tatsächliche relative Kapazität nicht allein anhand der Spannung bestimmen, was bei Lastwechseln zu schwerwiegenden Ungleichgewichten führt.

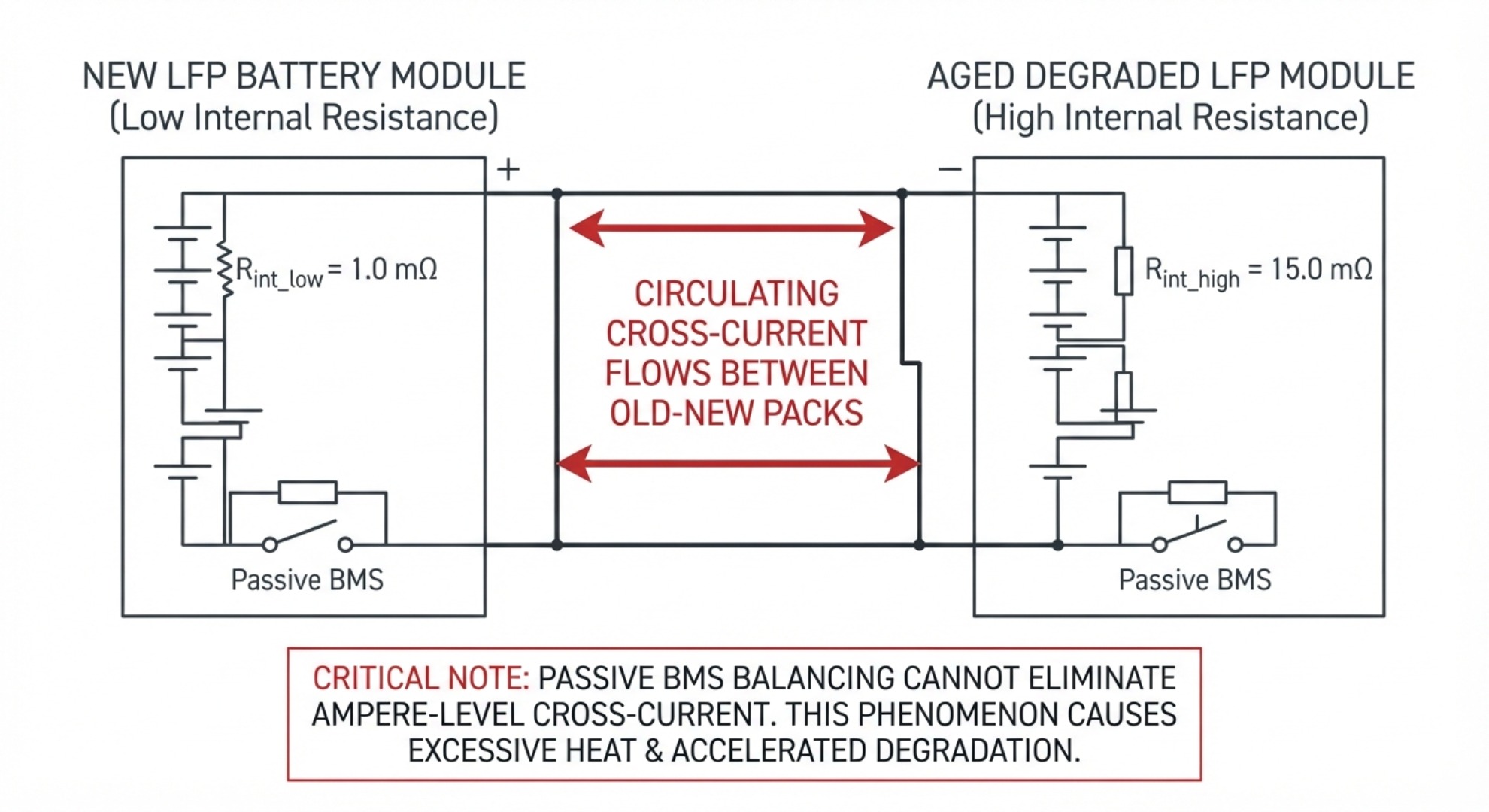

Fehlanpassung des Innenwiderstands und zirkulierende Ströme in alternden LFP

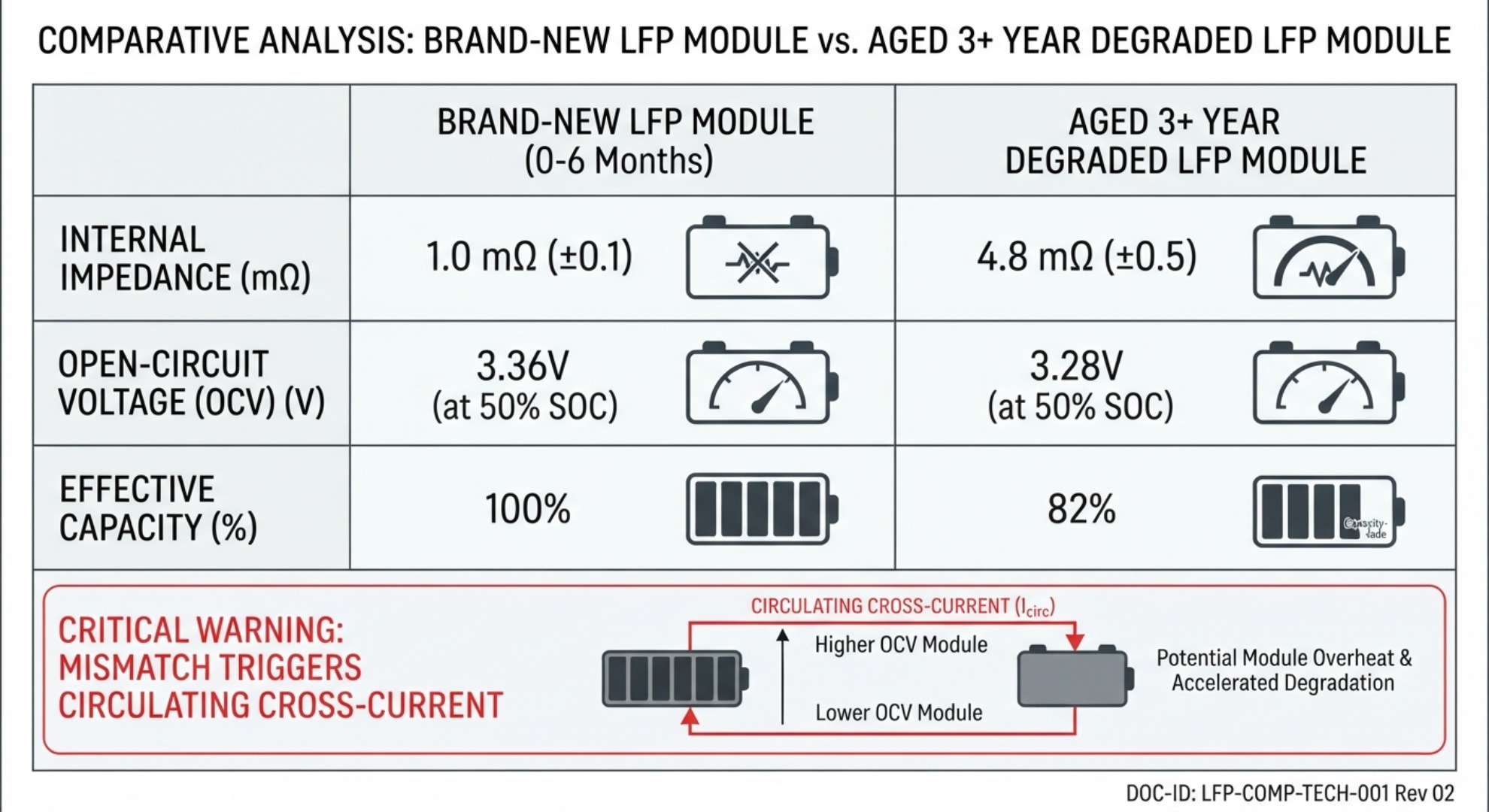

Während LFP-Zellen Lade-Entlade-Zyklen durchlaufen, erhöht das Wachstum der Festelektrolyt-Interphasenschicht (SEI) die Diskrepanz zwischen den Innenwiderständen der Batterie. Ein älteres Modul weist eine höhere Innenimpedanz und eine geringere tatsächliche Kapazität auf als ein brandneues Gegenstück.

Bei Parallelschaltung führt die geringere Impedanz des neuen Akkus dazu, dass dieser einen überproportionalen Anteil des Ladestroms absorbiert und einen höheren Entladestrom liefert. Darüber hinaus fließen während Leerlaufzeiten parallele Batteriequerströme vom neuen Akku mit höherem Potenzial zum alten Akku mit niedrigerem Potenzial. Dieser kontinuierlich zirkulierende Strom erzeugt örtlich begrenzte Wärme, beschleunigt den Kapazitätsverlust und birgt das Risiko, dass Überstromschutzvorrichtungen auslösen.

BMS-Einschränkungen bei der Nachrüstung von LFP-Batterien: Ausbalancierung erklärt

Die Standard-Energiespeicherarchitektur basiert auf einem Ausgleichsprotokoll des Batteriemanagementsystems, um die Zelleneinheitlichkeit aufrechtzuerhalten. Beim passiven Ausgleich wird überschüssige Energie als Wärme über Widerstände abgeführt, die typischerweise auf winzige Ströme (50 mA bis 200 mA) begrenzt sind.

+----------------------------------------------------------------+
| Dynamik des LFP-Nachrüstsystems |
| +---------+ +--------+ |
| | Neues LFP-Modul | | Gealtertes LFP-Modul | |
| | Niedriges R_int / Hohes Cap | | High R_int / Low Cap| |
| +-----------+-----------+ +----------+----------+ |
| +============ Kreuz ===============+ |
| Strömungen |
| Problem: Passiver BMS-Ausgleich (50–200 mA) kann nicht überbrückt werden |
| Ampere-Kapazitäts- und Impedanzunterschiede zwischen den Generationen. |
+----------------------------------------------------------------+

Diese Ausgleichsschaltungen sind darauf ausgelegt, geringfügige Fertigungstoleranzen innerhalb einer einzelnen Produktionscharge zu korrigieren und nicht Unterschiede von mehreren Ampere zwischen verschiedenen Zellgenerationen. Wenn es bei der Erweiterung eines Energiespeichersystems zu großen Kapazitäts- und Impedanzlücken kommt, kann der standardmäßige passive Ausgleich das Array nicht ausgleichen. Das ältere Modul erreicht seine untere Spannungsgrenze lange bevor das neue Modul erschöpft ist, was das BMS dazu zwingt, das gesamte System vorzeitig abzuschalten und die zusätzliche Kapazität unbrauchbar zu machen.

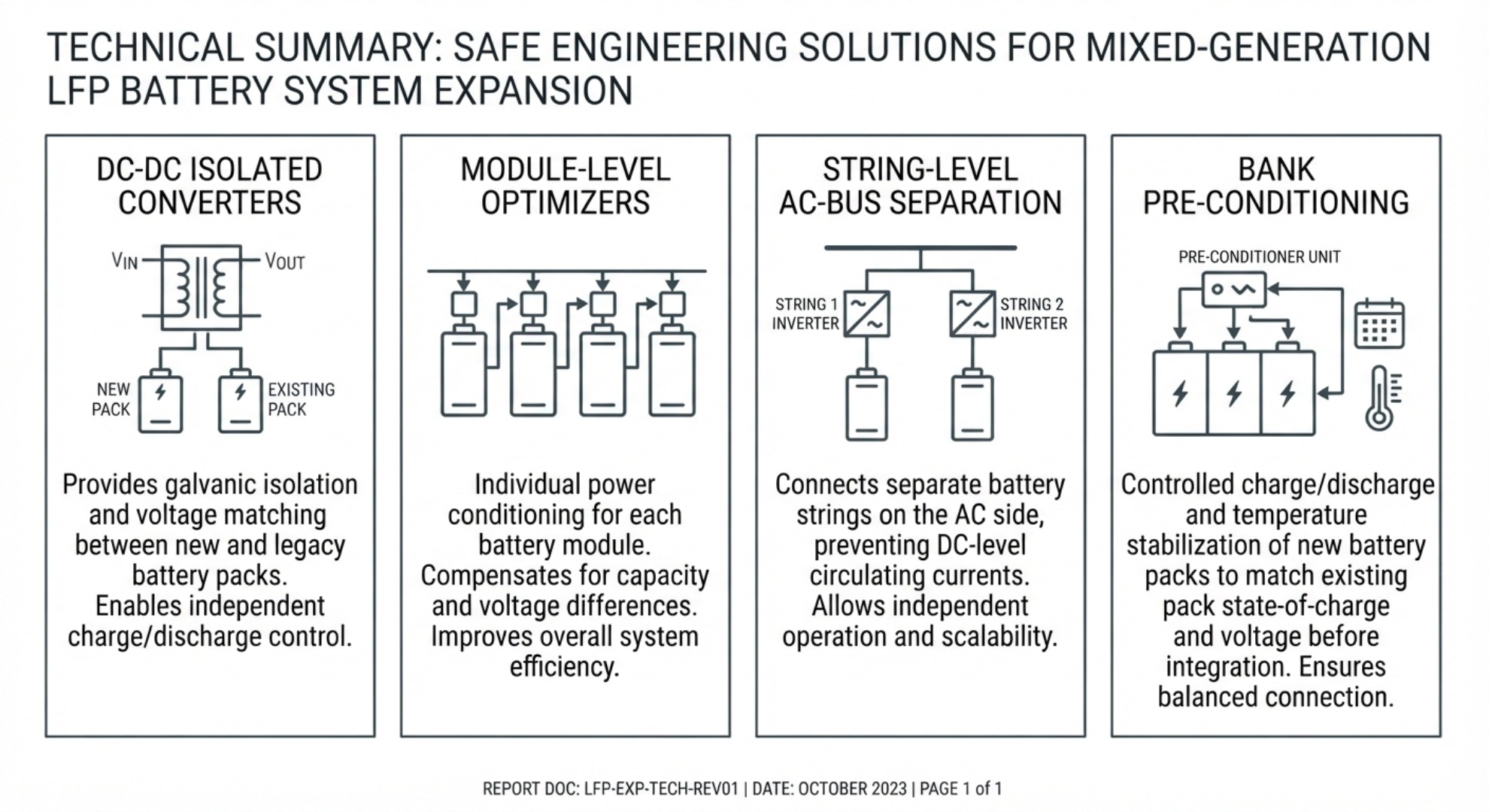

Minderung der Risiken einer LFP-Batterieerweiterung bei der Energiespeicherung

Um die LFP-Kapazität sicher zu erweitern, ohne auf zerstörerische Spannungslückenprobleme zu stoßen, müssen Betreiber dedizierte technische Steuerungen anstelle einer einfachen direkten Parallelverkabelung implementieren:

• Isolierte DC-DC-Wandler: Platzieren Sie dedizierte DC-DC-Wandler zwischen verschiedenen Batteriesträngen, um den Stromfluss aktiv zu regulieren und Spannungsunterschiede zu isolieren.
• Mikrowechselrichter/Optimierer auf Modulebene: Verwenden Sie verteilte Leistungselektronik, um jedes Paket unabhängig entsprechend seinem spezifischen Gesundheitsprofil zu verwalten.
• Trennung auf String-Ebene: Vermeiden Sie die Vermischung alter und neuer Pakete auf einem gemeinsamen DC-Bus. Richten Sie stattdessen völlig unabhängige DC-Unterarrays ein, die an einer zentralen AC-Sammelschiene miteinander verbunden sind.
• Integration vor der Konditionierung: Laden Sie sowohl die alte als auch die neue Bank vor der Inbetriebnahme vollständig auf ihr oberes Grenzplateau auf, um die anfänglichen Spannungszustände so genau wie möglich anzugleichen.

Das Verständnis der Elektrochemie hinter dem Abbau von Lithiumeisenphosphat ermöglicht es Ingenieuren, robuste Architekturen zu entwerfen, die die physikalischen Risiken einer Vermischung verschiedener Batteriegenerationen umgehen.
