Design von Mikronetz- und Off-Grid-Batteriesystemen: Vollständiger Leitfaden

Einführung: Jenseits einfacher netzgebundener Systeme

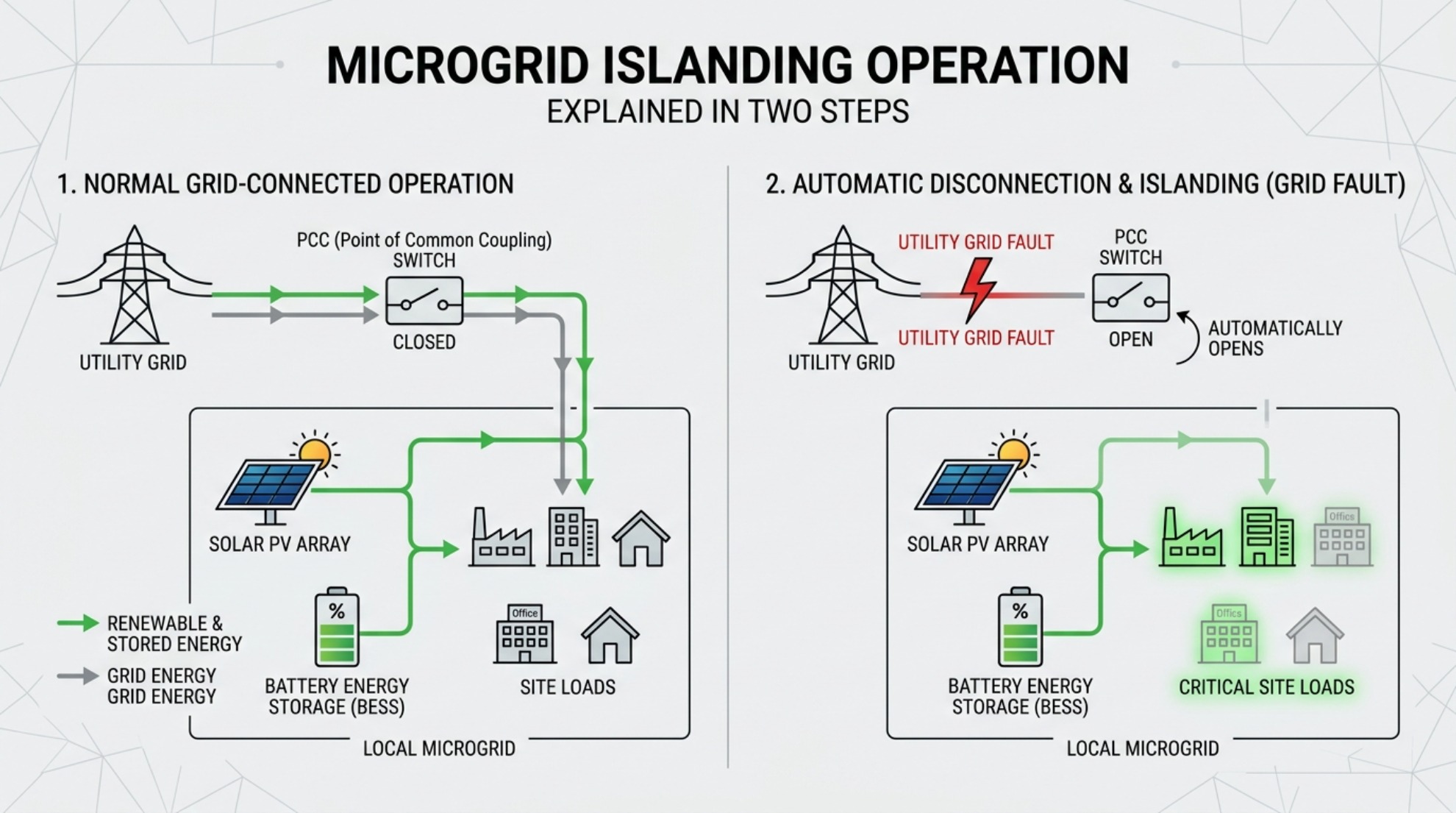

Ein Mikronetz ist ein lokalisiertes Energienetz, das zum autonomen Standalone-Betrieb fähig ist und in den Inselbetrieb wechseln kann, sobald Störungen oder Ausfälle des Versorgungsnetzes auftreten. Im Gegensatz zu herkömmlichen netzgebundenen reinen Solaranlagen, die bei einem Stromausfall abschalten, sorgt ein ordnungsgemäß aufgebautes Mikronetz dafür, dass kritische Verbraucher unabhängig von der öffentlichen Netzversorgung weiterlaufen. Die finanzielle Bewertung von Projekten für Mikronetze basiert nicht auf völlig einzigartigen Formeln; Die Microgrid-ROI-Berechnung folgt dem Basismodell, das für den Peak Shaving ROI verwendet wird, wobei Anpassungen für Insel-Hardware und Off-Grid-Reserve-Overhead hinzugefügt wurden.

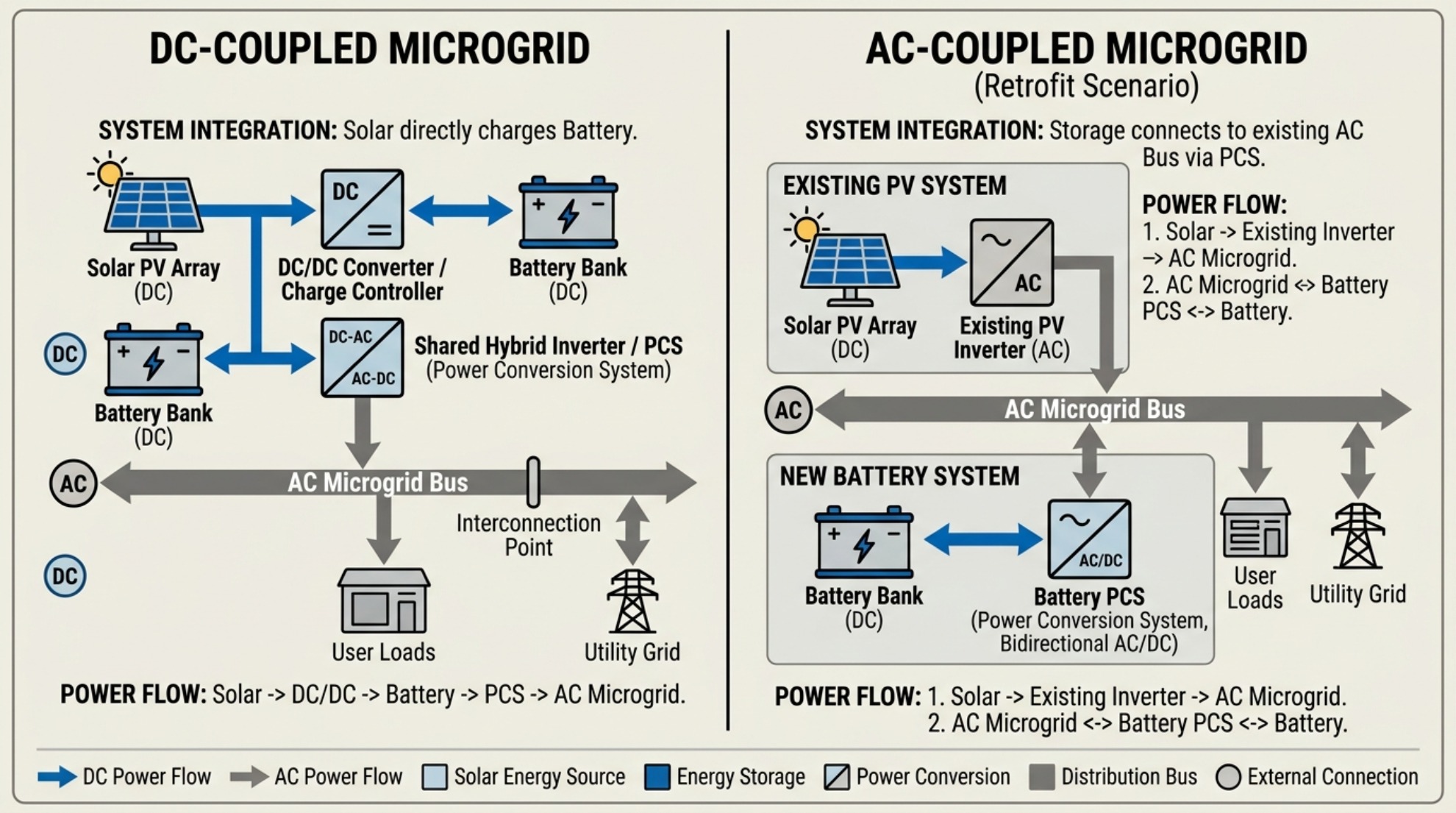

AC-Kopplung vs. DC-Kopplung – Vor- und Nachteile

DC-Kopplung

Gleichstromgekoppelte Architekturen eignen sich am besten für brandneue Solar- und Energiespeichergebäude. Diese Konfiguration bietet eine höhere Hin- und Rückwegeffizienz und einfachere Verkabelungslayouts, da der Photovoltaik-Gleichstromausgang ohne Zwischenschritte zur Wechselstromumwandlung direkt in die Batteriebank eingespeist wird. Es eignet sich gut für Standorte auf der grünen Wiese, bei denen Solarmodule und Batterien von Anfang an gemeinsam spezifiziert werden.

AC-Kopplung

Die AC-Kopplung ist die praktische Wahl, wenn ein Batteriespeicher in eine bestehende, in Betrieb befindliche PV-Anlage nachgerüstet wird. Es bietet eine hohe Systemflexibilität und wird häufig für große kommerzielle und industrielle (C&I) Nachrüstungen eingesetzt, bei denen Solarhardware bereits vorhanden ist und nicht einfach nachgearbeitet werden kann.

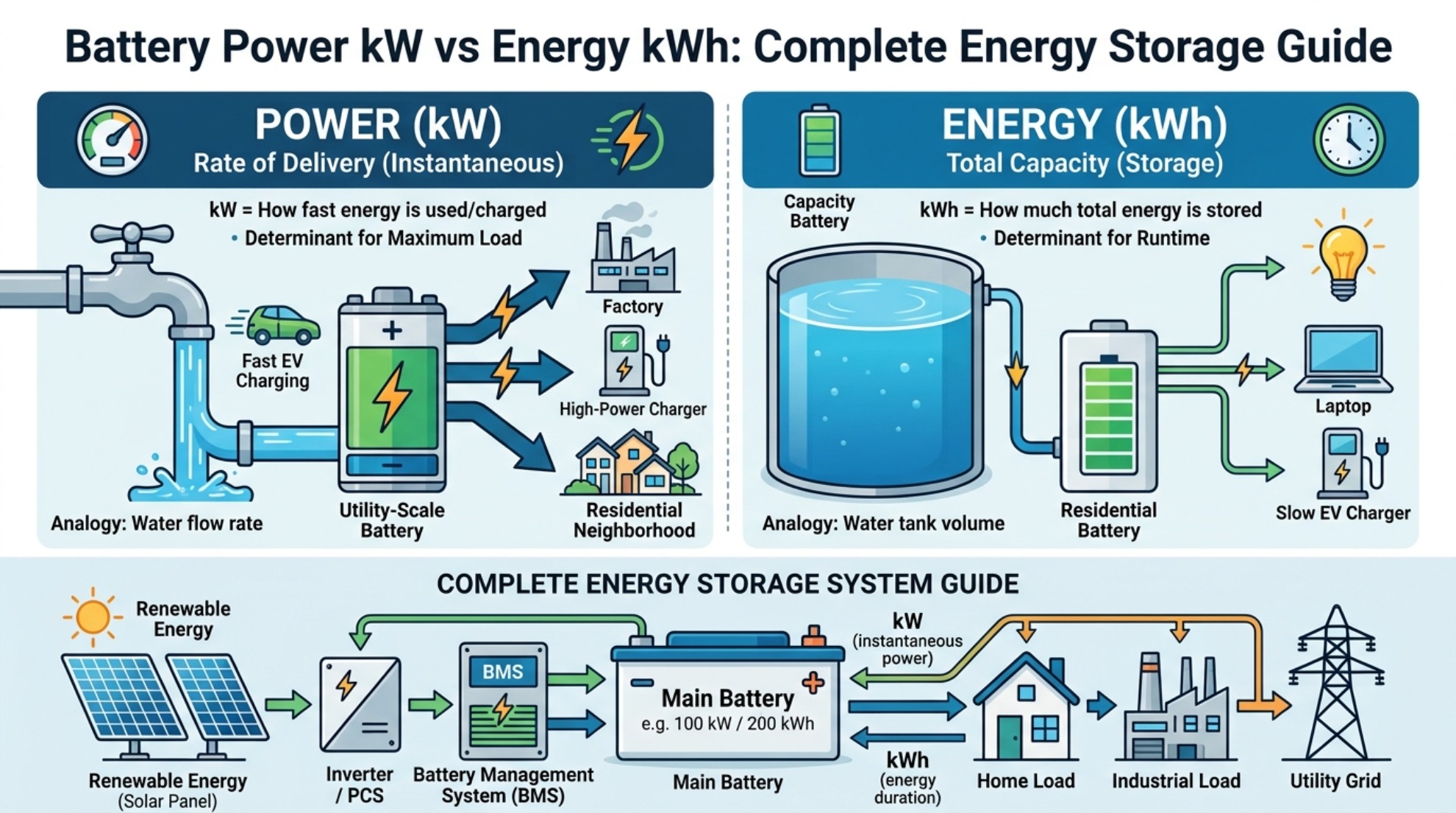

Bei der Bewertung der Kopplungsmöglichkeiten ist es wichtig , kW und kWh zu trennen. kWh stellt die gesamte gespeicherte Energiekapazität dar, während kW die Echtzeit-Leistungsreaktionsgeschwindigkeit definiert. Die Kopplungstopologie wirkt sich direkt auf die kW-Leistung des Systems aus. DC-gekoppelte Setups können sehr schnell auf plötzliche Laständerungen reagieren; AC-gekoppelte Systeme erhöhen die Verarbeitungslatenz des Wechselrichters, was die sofortige Leistungsreaktion unter starken Übergangsbedingungen einschränken kann.

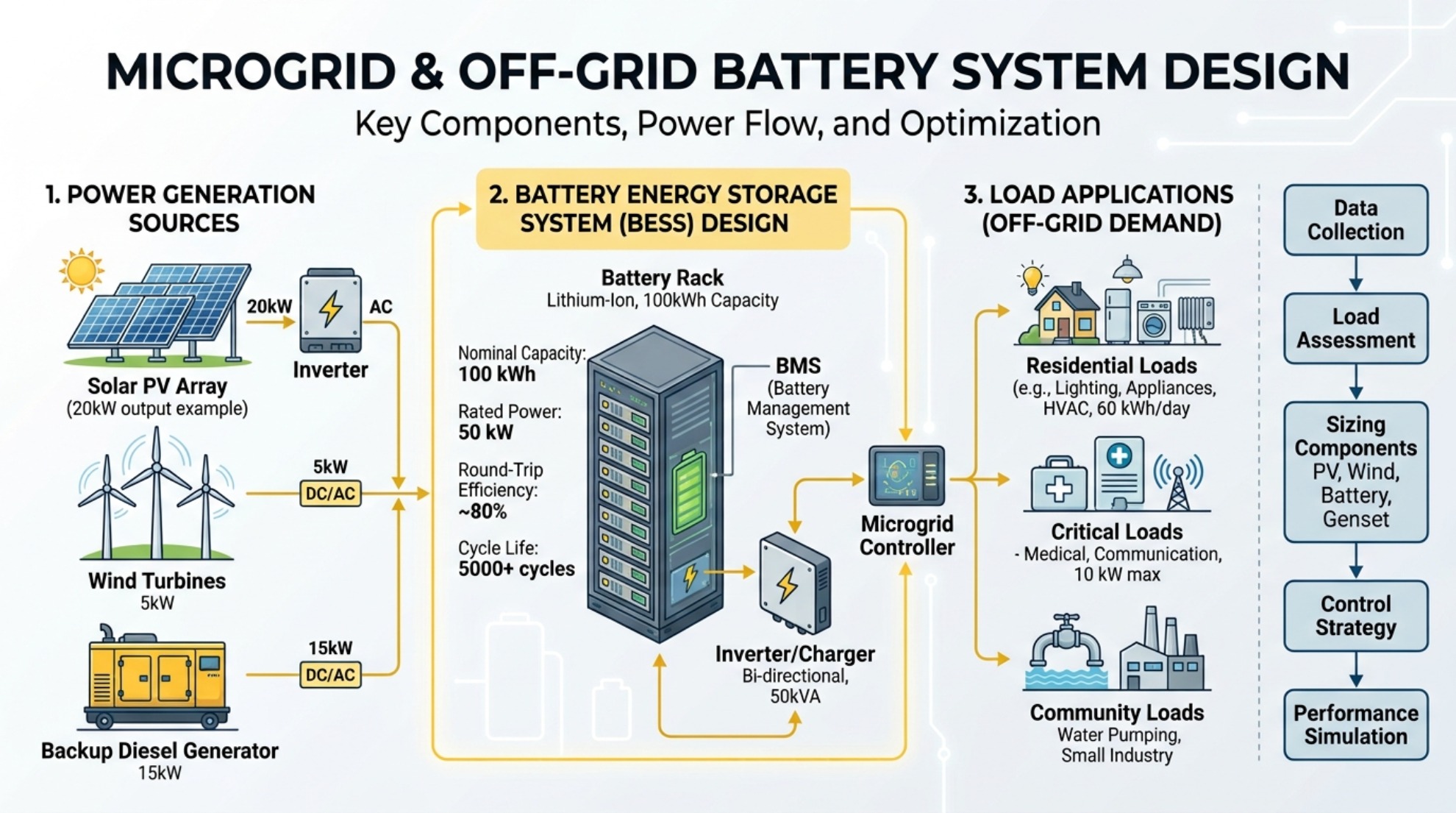

Kernkomponenten eines Microgrid BESS

LFP-Batteriebank

Lithium-Eisenphosphat-Batteriebänke bilden den Hauptenergiespeicher für die meisten modernen Mikronetz-BESS-Einsätze. Bei Hochspannungssystemaufbauten muss sorgfältig auf das Management der Verschlechterung der LiFePO4-Batterie über in Reihe geschaltete Zellstränge geachtet werden, da sich kleine Ungleichgewichte in Hochspannungsstapeln schnell verstärken, wenn Überwachung und Ausgleich nicht richtig konfiguriert sind.

PCS (Power Conversion System)

Das Stromumwandlungssystem fungiert als bidirektionaler Wechselrichter-Herz des Mikronetzes. Es wandelt Gleichstrom aus Batterien oder Solarenergie in nutzbaren Wechselstrom für Standortlasten um und wandelt außerdem eingehenden Wechselstrom wieder in Gleichstrom um, um den Batteriespeicher aufzuladen. Ohne ein entsprechend ausgelegtes PCS kann die Umschaltung zwischen netzgekoppeltem Betrieb und Inselbetrieb nicht zuverlässig funktionieren.

EMS (Energiemanagementsystem)

Das Energiemanagementsystem dient als zentrales Gehirn des Microgrids. Es überwacht kontinuierlich den Netzstatus, den Ladezustand der Batterie, den Lastbedarf in Echtzeit und die PV-Erzeugung. Es trifft Entscheidungen in Echtzeit, um Übergänge im Netz-Insel-Modus auszulösen, das Laden und Entladen der Batterie zu planen und zu priorisieren, welche Lasten bei Niedrigenergiebedingungen mit Strom versorgt werden.

Statischer Transferschalter (STS)

Der statische Transferschalter ermöglicht eine nahezu sofortige Umschaltung im Millisekundenbereich zwischen Versorgungsnetzversorgung und lokaler Mikronetzleistung. Diese Hardware ist von entscheidender Bedeutung, um vorübergehende Stromausfälle bei empfindlichen Geräten während der Inselschaltung oder der Wiederanbindung an das Hauptnetz zu vermeiden.

Wichtigste Herausforderungen beim Off-Grid-Design

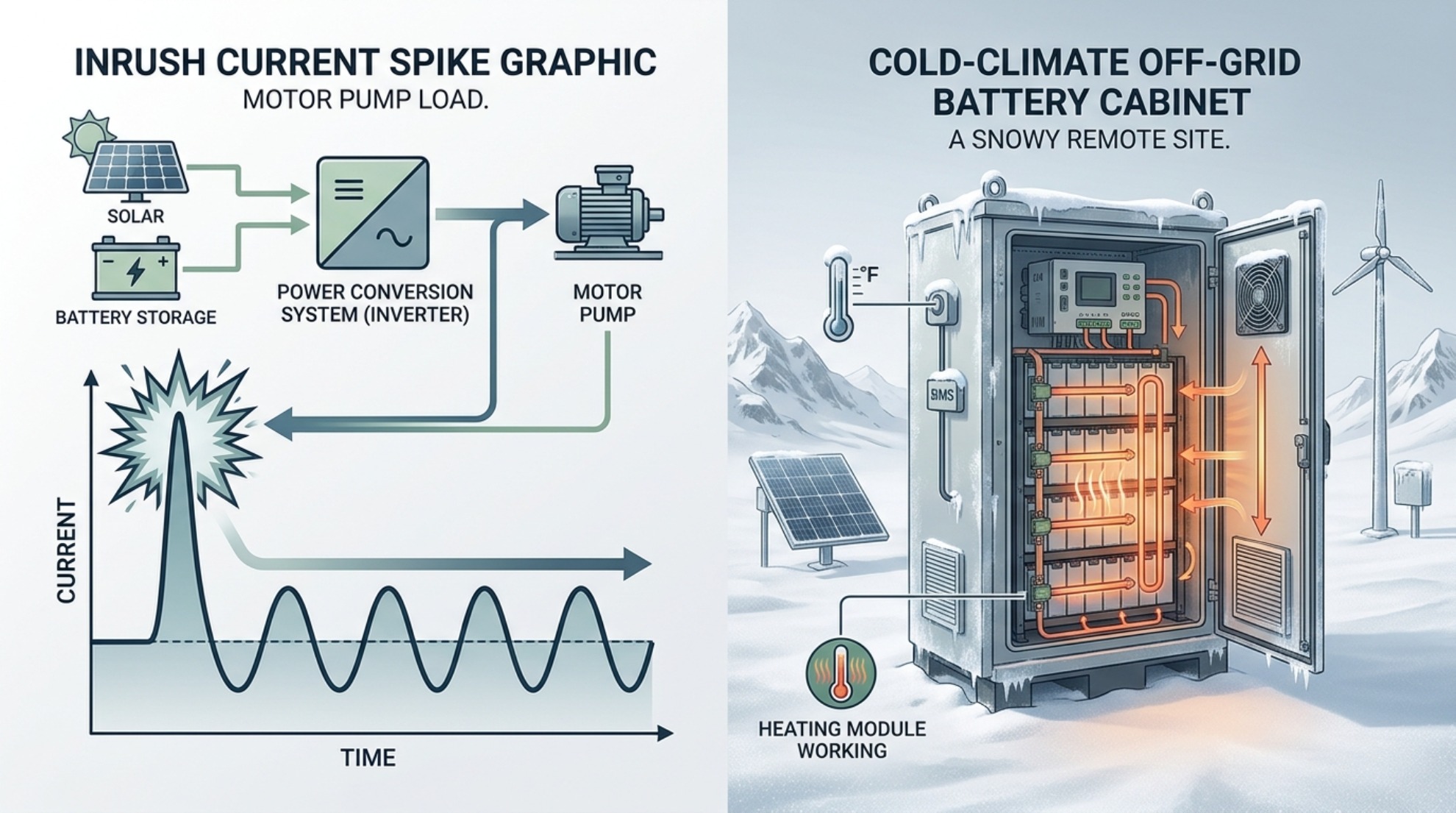

Einschaltstrommanagement

Ein häufiges Problem bei realen netzunabhängigen Einsätzen ist der Umgang mit Einschaltströmen, die beim Starten des Motors entstehen. Große induktive Lasten wie Pumpen, Kompressoren und Kühlgeräte verbrauchen für kurze Sekundenbruchteile ein Vielfaches ihrer Nennbetriebsleistung. Wenn die Batterie und das PCS diesen kurzzeitigen Spannungsstoß nicht bewältigen können, kommt es zu unerwarteten Abschaltungen oder Hardwareausfällen, selbst wenn die durchschnittlichen Lastwerte deutlich innerhalb der Systemwerte liegen.

Kaltstartfähigkeit

Die Kaltstart- oder Schwarzstartfähigkeit beschreibt die Fähigkeit des Systems, sich aus einem vollständig ausgeschalteten Zustand ohne externe Netzunterstützung selbst hochzufahren. Dies ist wichtig für abgelegene Standorte, an denen das System nach längerer Zeit mit niedriger Sonneneinstrahlung vollständig heruntergefahren wird. Standorte mit kaltem Klima erhöhen die Komplexität zusätzlich; Designer müssen die Laderisiken bei kaltem Wetter berücksichtigen. Für einen zuverlässigen Winterbetrieb ist eine thermische Batterieheizung zwingend erforderlich, da niedrige Temperaturen die Ladungsaufnahme einschränken und Lithium-Ionen-Zellen dauerhaft schädigen können.

Dimensionierung für Zuverlässigkeit (Sicherheitsmarge)

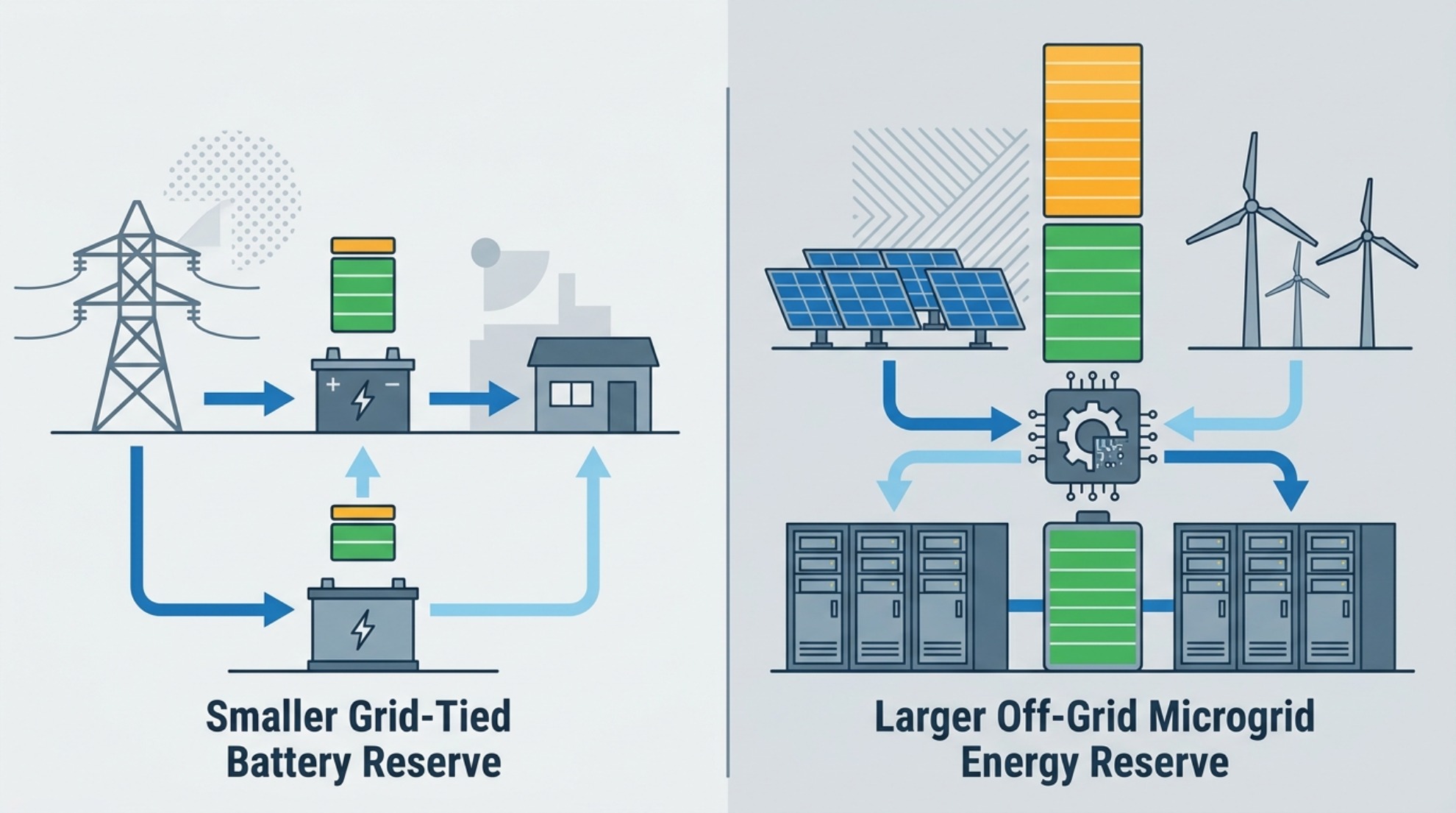

Netzgebundene Systeme können auf die Versorgung durch öffentliche Versorgungsunternehmen als unbegrenzte Reserve zurückgreifen. Off-Grid- und Insel-Mikronetze verfügen über kein Rückfallsicherheitsnetz. Aus diesem Grund erfordern netzunabhängige Konzepte im Vergleich zu rein netzgekoppelten Projekten eine wesentlich größere Energiereserve. Die Energiereserven sind für unvorhergesehene Lastspitzen, mehrtägige schlechte Sonneneinstrahlung, einen allmählichen Batteriekapazitätsverlust im Laufe der Betriebsjahre und geringfügige, ungeplante Belastungszuwächse am Standort verantwortlich. Die Reduzierung der Sicherheitsmargen zur Senkung der Vorlaufkosten ist eine häufige Ursache für Probleme mit der Zuverlässigkeit im Feld, sobald das System in den realen Betrieb geht.

Um eine zuverlässige eigenständige Energiearchitektur zu entwerfen, müssen der tägliche Verbrauch, die Solar-PV-Erzeugung und der Überspannungsschutz in Einklang gebracht werden. Hochleistungsfähige Microgrid-Batteriespeichersysteme gewährleisten die Energieresilienz für abgelegene Industriestandorte und netzunabhängige Wohnanlagen, indem sie überschüssigen erneuerbaren Strom während der Spitzenproduktionszeiten auffangen. Ein ausgereiftes Off-Grid-Systemdesign verhindert Stromunterbrechungen und verlängert gleichzeitig die Betriebslebensdauer von Energiespeicheranlagen.

Bei den meisten netzunabhängigen Einsätzen in der Praxis bestehen reale Standortbeschränkungen: begrenzte Dach- oder Bodenfläche für Solarmodule, schwankende saisonale Sonnenstunden und ungeplante Lasterhöhungen nach der Inbetriebnahme. Viele Feldausfälle sind auf zu stark vereinfachte Lastberechnungen zurückzuführen, die reale Betriebsbedingungen außer Acht lassen, und nicht auf Komponentendefekte. Die praktische Entwurfsarbeit beginnt immer mit Daten aus der Standortuntersuchung und nicht nur mit theoretischen Tabellenwerten.

Dimensionierung netzunabhängiger Batteriesysteme: Wichtige Überlegungen

Die Bestimmung der richtigen Speicherkapazität beginnt mit der Beurteilung der gesamten täglichen Kilowattstundenlast sowie der kontinuierlichen Betriebsentnahme. Ingenieure bewerten die Autonomietage – wie lange die Anlage ohne Solarstromerzeugung betrieben werden muss –, um die notwendigen Reservemargen festzulegen, ohne zu viel in die Ausrüstung zu investieren. Die Bezugnahme auf die Designrichtlinien des National Renewable Energy Laboratory hilft dabei, zuverlässige Basisdimensionierungsmetriken für die saisonale Solarvariabilität festzulegen.

In der Praxis vor Ort zeigen sich häufig Abweichungen zwischen den Lastangaben auf dem Typenschild und dem tatsächlichen Verbrauch. Motoren, Pumpen und veraltete Geräte verbrauchen in der Praxis mehr Strom, als die Datenblattangaben vermuten lassen. Wenn die Autonomietage zu niedrig eingestellt werden, besteht die Gefahr von Stromausfällen bei längerem bewölktem Wetter. Eine zu hohe Einstellung führt zu unnötigen Hardwarekosten und überschüssiger Akkukapazität im Leerlauf, die selten genutzt wird. Außendiensttechniker vergleichen in der Regel die Ergebnisse der Größenbestimmung mit lokalen historischen Wetteraufzeichnungen, bevor sie Stücklisten fertigstellen.

Berechnung der nutzbaren Kapazität und der Entladungstiefe

Der Systemlebenszyklus steht in direktem Zusammenhang mit den Betriebsspannungsschwellen. Die Definition der nutzbaren Batteriekapazität erfordert die Berücksichtigung sicherer Betriebsgrenzen, da der Betrieb von Energiespeichereinheiten mit einer kontrollierten Entladungstiefe die Zyklusleistung drastisch verlängert. Moderne Energiemanagement-Designs konfigurieren automatische Niederspannungsabschaltungen innerhalb des Solarspeicher-Wechselrichters, um eine Verschlechterung durch Tiefentladung und thermischen Stress zu verhindern.

Es kommt häufig vor, dass Projektteams in frühen Entwurfsphasen die nominale Batteriekapazität mit der tatsächlich nutzbaren Kapazität verwechseln. Selbst identische Batteriebänke liefern bei kalten Temperaturen oder starker Dauerentladung eine unterschiedliche nutzbare Leistung. Techniker vor Ort müssen vermeiden, die Unterspannungsschutzeinstellungen manuell außer Kraft zu setzen, um mehr Energie aus den Batterien herauszuholen; Diese Abkürzung beschleunigt den Zellverschleiß und verkürzt die Gesamtlebensdauer des Systems erheblich.

Beste Batteriechemie für Mikronetzarchitekturen

Die Batteriechemie bestimmt sowohl die anfänglichen Investitionsausgaben als auch die langfristigen Speicherkosten über jahrzehntelange Projektlaufzeiten hinweg. Bei modernen Einsätzen stehen Sicherheit, Platzbedarfseffizienz und Stabilität der Umgebungstemperatur im Vordergrund, um eine kontinuierliche Betriebszeit unter rauen Feldbedingungen sicherzustellen.

Kein einzelner Batterietyp passt zu jedem Projekt. Designer müssen im Voraus das Budget, den erwarteten Umgebungstemperaturbereich am Standort, den verfügbaren physischen Installationsraum und die lokale Wartungskapazität abwägen. Entlegene Standorte mit eingeschränktem planmäßigem Wartungszugang bevorzugen tendenziell wartungsarme Chemikalien, während kurzfristige temporäre Installationen unabhängig von der Lebensdauerleistung eher auf kostengünstigere Alternativen zurückgreifen können.

Lithiumeisenphosphat im Vergleich zu herkömmlicher Bleisäure

Die Wahl einer Lithium-Eisenphosphat-Batterie gegenüber einer klassischen Blei-Säure-Batterie führt zu einer höheren Energiedichte, einer schnelleren Ladeakzeptanz und einer deutlich höheren Hin- und Rück-Effizienz. Die Standardisierung auf durch IEC-Energienormen verifizierte chemische Sicherheitsprotokolle schützt Infrastrukturinvestitionen vor thermischen Instabilitäten und sorgt gleichzeitig für eine stabile Leistung über Tausende von kontinuierlichen Betriebszyklen.

Blei-Säure-Einheiten kommen immer noch bei Projekten mit begrenztem Budget zum Einsatz, erfordern jedoch eine regelmäßige Wartung, einschließlich Elektrolytkontrollen und Ausgleichsladung. An kalten, abgelegenen Standorten sinkt die Blei-Säure-Kapazität stark und der große Platzbedarf erhöht die Transport- und Installationskosten. LFP-Systeme haben im Vorfeld einen höheren Anschaffungspreis, reduzieren jedoch wiederkehrende Besuche vor Ort und die Austauschhäufigkeit, was sie oft über den gesamten Projektlebenszyklus hinweg günstiger macht.

BMS-Integration und Spitzenlastmanagement

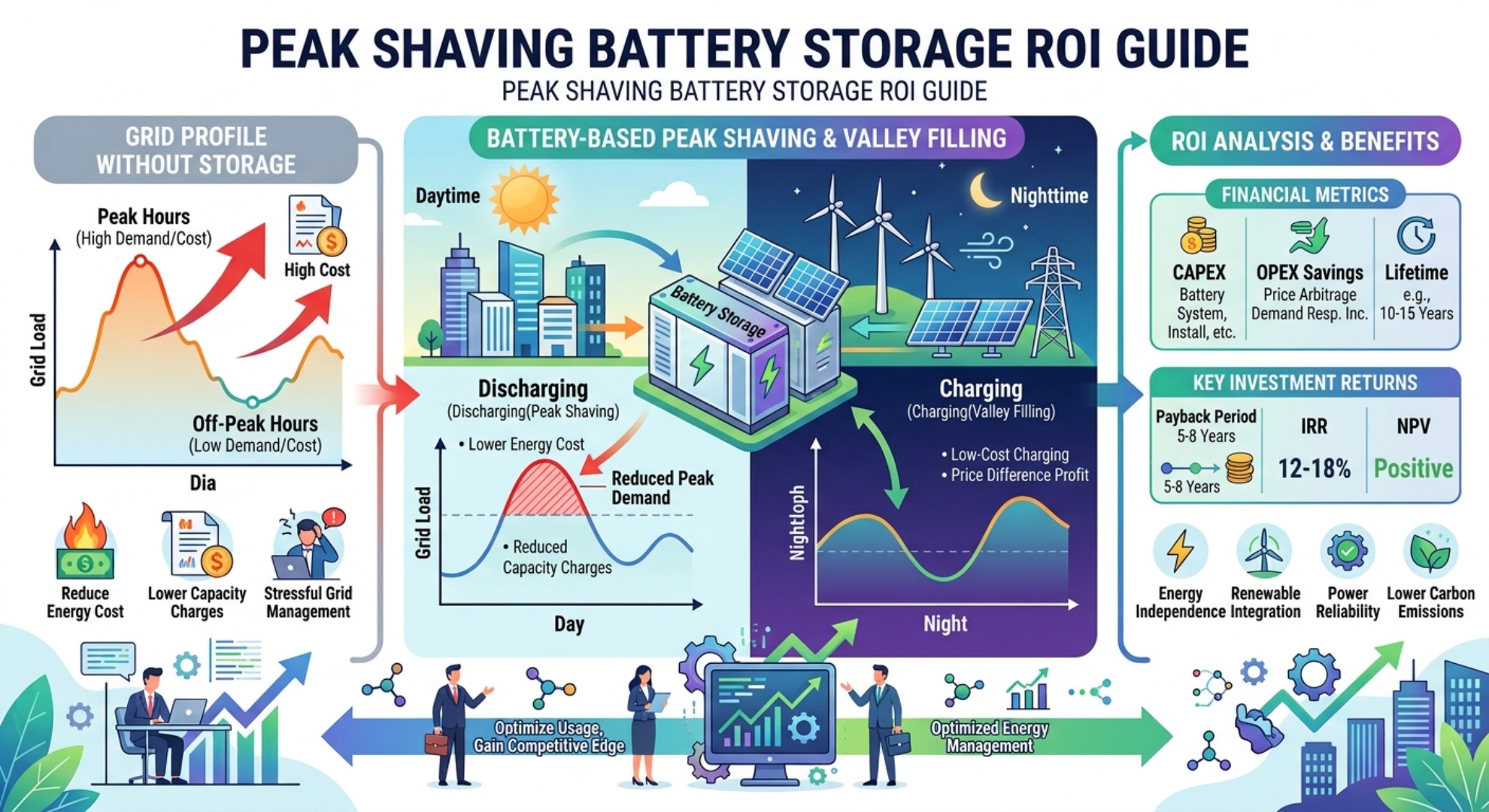

Ein intelligentes Batteriemanagementsystem regelt den Zellenausgleich, verfolgt den Ladezustand und kommuniziert direkt mit der Stromumwandlungshardware. Effektive Spitzenlastmanagementstrategien glätten den vorübergehenden Spitzenlastbedarf durch starke induktive Lasten, minimieren die Systembelastung und stabilisieren die lokale Mikronetzfrequenz. Ingenieure richten Systemschutzparameter an etablierten IEEE-Smart-Grid-Standards aus, um Verteilungstopologien zu schützen und die Stromversorgungszuverlässigkeit sicherzustellen.

Viele Probleme vor Ort sind auf eine schlechte Kommunikation zwischen BMS und Wechselrichter-Hardware zurückzuführen. Nicht übereinstimmende Kommunikationsprotokolle oder falsch konfigurierte Schwellenwerteinstellungen können ungeplante Systemabschaltungen auslösen, selbst wenn noch genügend Batteriekapazität vorhanden ist. Bei großen motorbetriebenen Lasten tragen Sanftanlaufsteuerungen dazu bei, Einschaltspitzen zu dämpfen, anstatt den vollen Anlaufstrom direkt auf die Batteriebank treffen zu lassen. Während der Inbetriebnahme sollten Techniker einen vollständigen Spitzenlasttest durchführen, um Koordinationsfehler zu erkennen, bevor sie den Standort an Endbenutzer übergeben.
