Wie viele Batterien können parallel geschaltet werden? Sichere Grenzen

Bei der Erweiterung einer netzunabhängigen Solaranlage oder eines Notstromsystems ist die Bestimmung, wie viele Batterien parallel geschaltet werden können, eine grundlegende technische Frage. Theoretisch können Sie eine unendliche Anzahl identischer Zellen parallel schalten, da parallele Verbindungen eine konstante Systemspannung aufrechterhalten und gleichzeitig die Gesamtkapazität in Amperestunden vervielfachen. In praktischen Anwendungen setzen physikalische Faktoren – einschließlich interner Widerstandsunterschiede, Kabelwiderstand und Einschränkungen des Managementsystems – strenge praktische Grenzen.

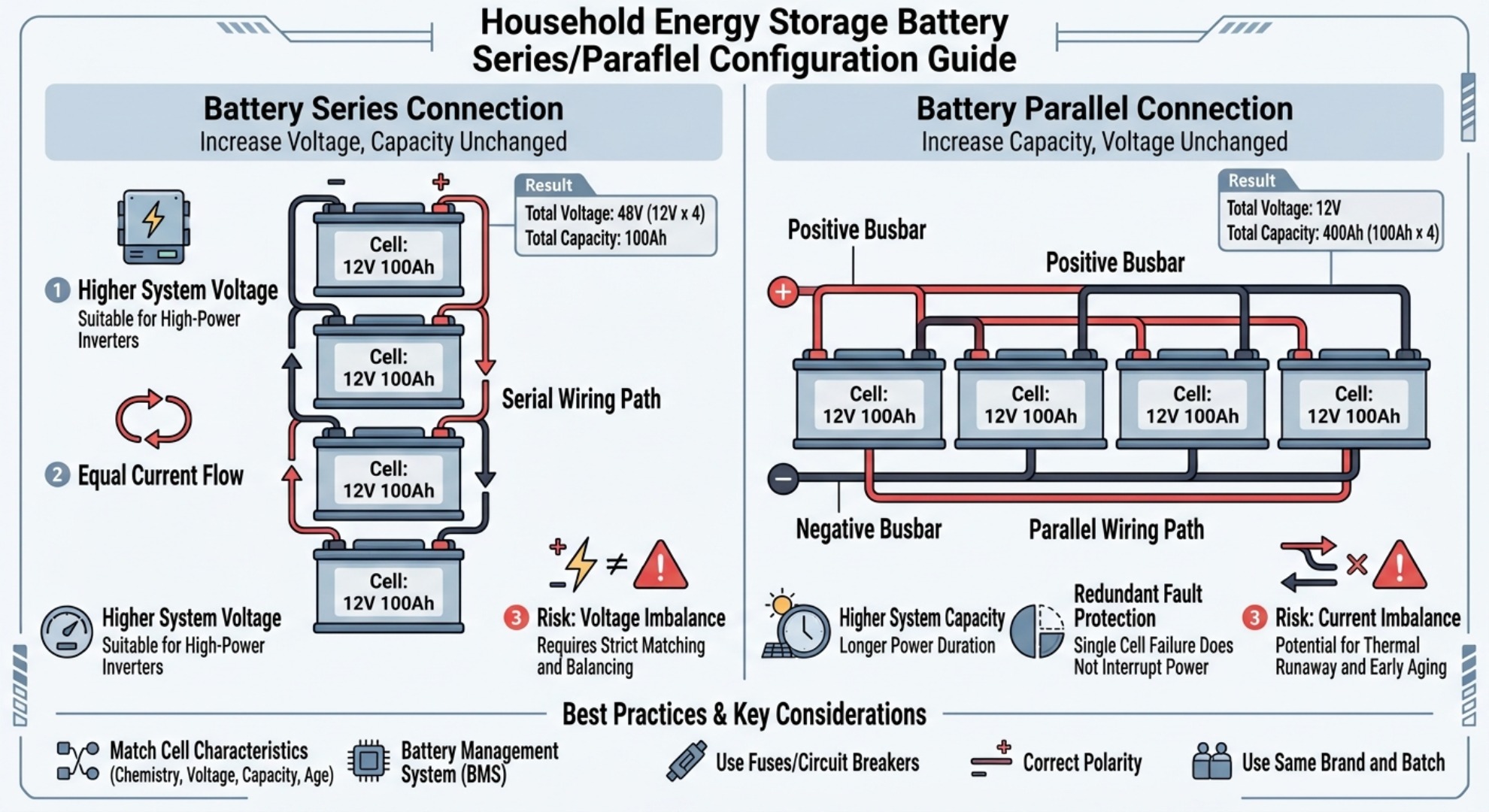

Parallele Batterieverkabelung: Spannung und Kapazität erklärt

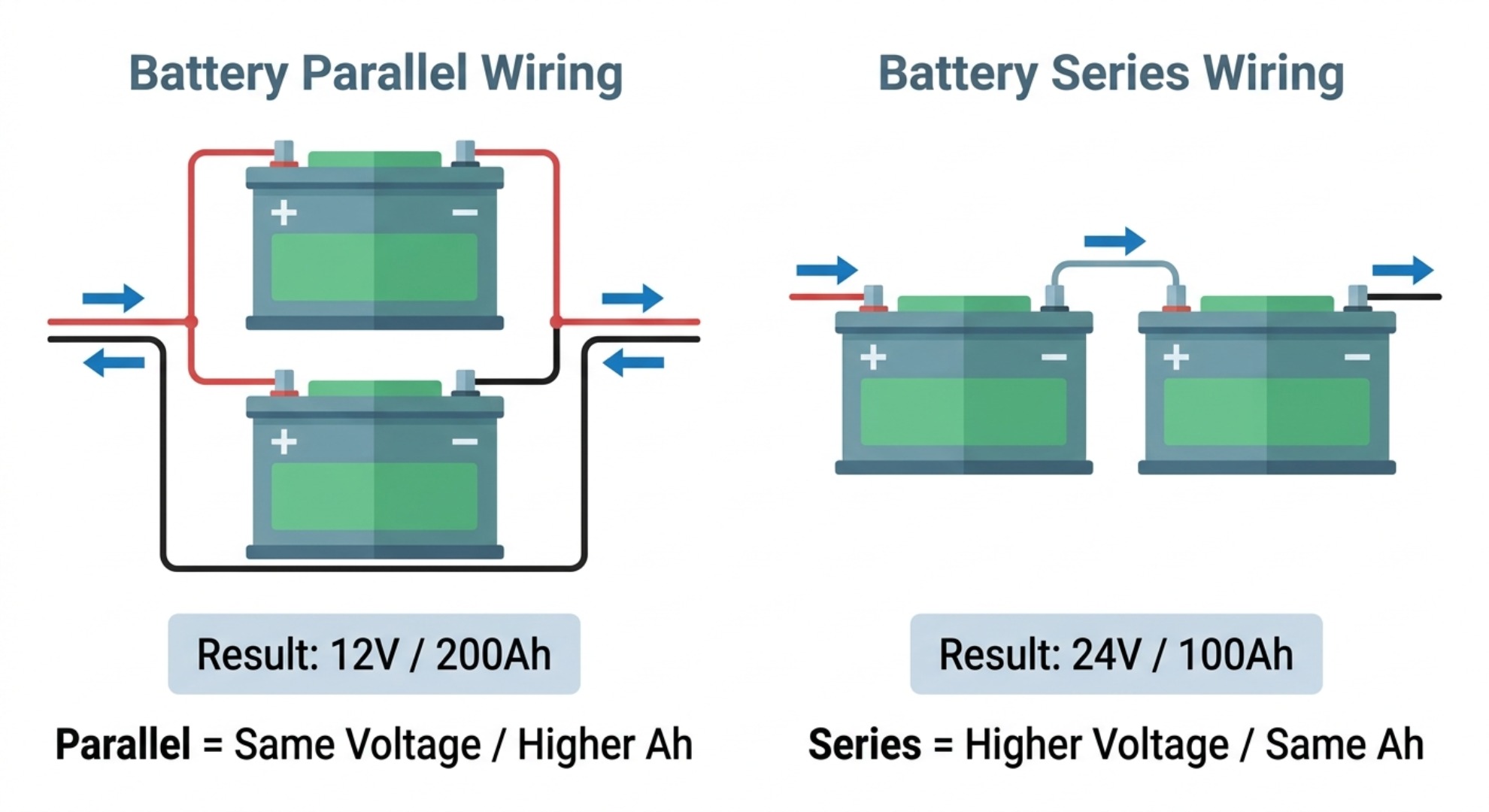

Die Parallelschaltung mehrerer Energiespeichermodule erfordert die Verbindung aller Pluspole mit einer gemeinsamen Plusschiene und aller Minuspole mit einer gemeinsamen Minusschiene. Im Gegensatz zu einer Reihenkonfiguration, bei der die Spannungen einzelner Module gestapelt werden, um eine höhere Systemspannung zu erreichen, bleibt bei einer Parallelschaltung der Batterie die Nennspannung identisch mit der einer einzelnen Einheit, während der kumulative Strom summiert wird. Durch die Parallelschaltung von vier 12-V-100-Ah-Modulen entsteht beispielsweise eine kombinierte 12-V-400-Ah-Powerbank, die Lasten viermal länger aufrechterhalten kann.

Wie parallele Verbindungen die Batterie-Amperestunden erhöhen

Das Hauptziel einer Parallelkonfiguration ist die Verlängerung der Systemlaufzeit, ohne dass Wechselrichter oder Laderegler mit höherer Spannung erforderlich sind. Durch die Erhöhung der verfügbaren Batterie-Amperestundenwerte erhöht sich die gesamte gespeicherte Energie proportional, ohne dass die Hardware der Gleichstromverteilung geändert werden muss. Wenn jedoch weitere Einheiten zur Bank hinzugefügt werden, wird die Stromverteilung über jeden Parallelzweig sehr empfindlich gegenüber geringfügigen Unterschieden im Leiterwiderstand, dem Klemmendrehmoment und der internen Zellverschlechterung. Das Verständnis der nutzbaren Kapazität hängt auch eng mit der Entladungstiefe (DOD) für Lithium-basierte Energiespeichersysteme zusammen.

Wie viele Batterien können Sie parallel schalten? Echte Grenzen

Während mathematische Modelle eine endlose Skalierbarkeit nahelegen, legen reale elektrische Gesetze eine strikte maximale Grenze für parallele Batterien fest. Wenn Batterien miteinander verkabelt sind, liefert oder absorbiert die Einheit mit dem niedrigsten Innenwiderstand naturgemäß einen überproportionalen Stromanteil. Wenn zu viele Module in einer einzelnen Reihe verbunden sind, führt ein Stromungleichgewicht zu einer lokalen Wärmeerzeugung, einer beschleunigten Alterung und möglicherweise kaskadierenden thermischen Problemen im gesamten System.

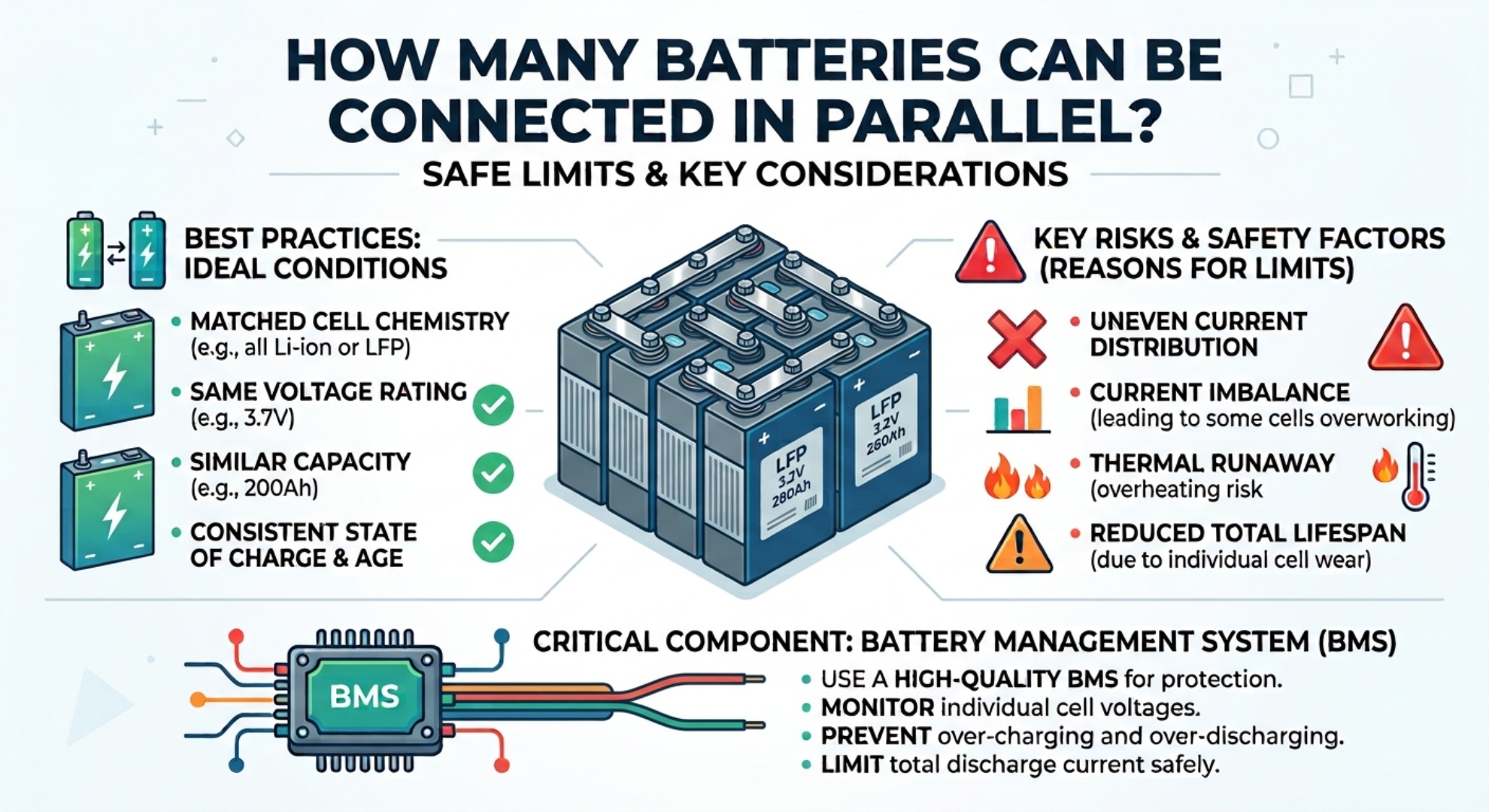

Max. Parallelbatterien: Grenzwerte für Blei-Säure- und LiFePO4-Batterien

Für herkömmliche Blei-Säure-, AGM- oder GEL-Akkus wird in den Industriestandards dringend empfohlen, nicht mehr als 4 Batterien parallel anzuschließen. Bleisäurezellen leiden unter hohen Schwankungen des Innenwiderstands und Selbstentladungsraten, was zu Querladeströmen führt, die nicht überwachte Zweige vorzeitig zerstören. Im Gegensatz dazu verfügen moderne Lithium-Eisenphosphat-Systeme (LiFePO4) über einen integrierten elektronischen Schutz, der bei ordnungsgemäßer Synchronisierung über digitale Kommunikationsprotokolle den Parallelbetrieb von bis zu 16 Einheiten ermöglicht. Lesen Sie vor dem Kauf von Batterie-Hardware unseren vollständigen Kauf- und Größenleitfaden für LiFePO4 mit den wichtigsten Auswahlkriterien.

Schlüsselfaktoren, die parallele Batterieverbindungen einschränken

BMS-Synchronisation und Sammelschienendesign

Bei modernen Lithiuminstallationen ist der Hauptengpass nicht die chemische Leistungsfähigkeit, sondern die BMS-Kommunikationsprotokolle. Jede intelligente Batterie ist auf ein Batteriemanagementsystem (BMS) angewiesen, um Zellspannungen, Ladezustand (SOC) und Temperaturgrenzen zu überwachen. Bei der Erweiterung einer Bank muss der Master-Controller Echtzeit-Telemetriedaten von jeder Slave-Einheit verarbeiten, um sicherzustellen, dass die Schütze sicher schließen. Das Überschreiten der vom Hersteller angegebenen Parallelgrenzwerte führt zur Deaktivierung der Wechselrichterkommunikation im geschlossenen Regelkreis und zur Abschaltung des Systems.

Spannungsungleichgewicht und Umlaufstromrisiken

Eine große Gefahr bei schlecht konzipierten Aufbauten ist der zirkulierende Strom zwischen den Batterien. Wenn ein vollständig geladenes Modul mit 13,6 V parallel zu einem entladenen Modul mit 12,0 V geschaltet wird, fließt der Strom ohne Lastwiderstand schnell von der Einheit mit höherem Potenzial in die Einheit mit niedrigerem Potenzial. Diese unkontrollierte Übertragung führt zu extremen Stromspitzen, die möglicherweise interne Leistungsschalter auslösen, Anschlussklemmen schmelzen oder ein thermisches Durchgehen auslösen.

Sichere Schritt-für-Schritt-Parallelbatterieeinrichtung

Um Langzeitstabilität und optimale Strombalance zu gewährleisten, befolgen Sie bei der Installation die folgenden grundlegenden technischen Regeln:

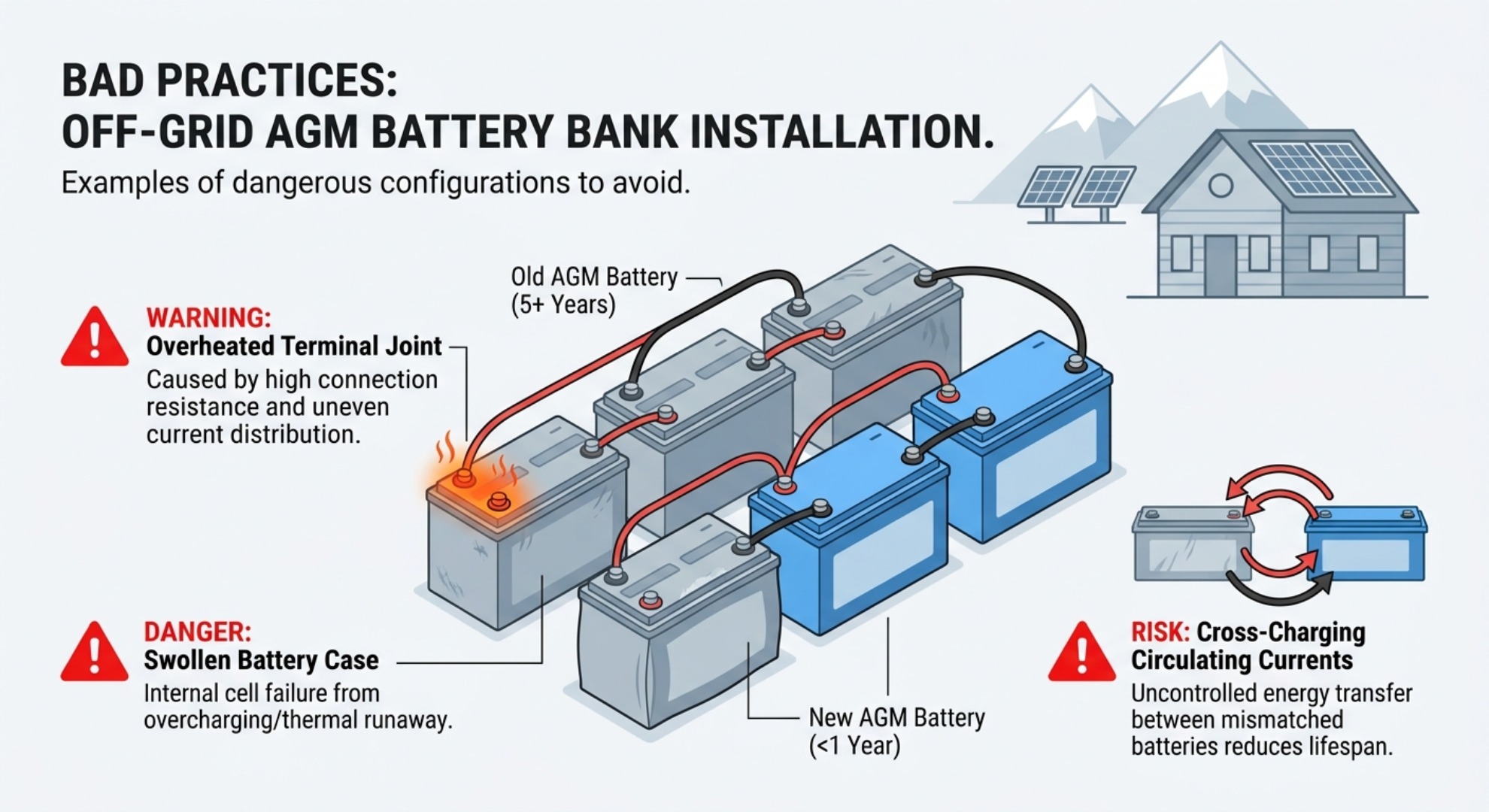

1. Passen Sie Chemie, Alter und Kapazität an: Kombinieren Sie niemals unterschiedliche Batteriechemien (z. B. Lithium mit AGM), gemischte Kapazitäten oder alte Zellen mit neuen Zellen.
2. Standardisieren Sie Kabellängen und -querschnitte: Stellen Sie sicher, dass jedes Abzweigkabel, das eine Batterie mit dem Sammelpunkt verbindet, den gleichen Durchmesser, die gleiche Länge und den gleichen Crimp-Kabelschuhwiderstand aufweist, um eine gleiche Stromaufnahme zu gewährleisten.
3. Nutzen Sie Hochleistungs-Sammelschienen: Vermeiden Sie die Reihenschaltung von Klemmen in einer Leitung; Schließen Sie stattdessen jedes Modul direkt an eine zentrale positive und negative Sammelschiene an und verwenden Sie dabei die Prinzipien der kreuzdiagonalen Verkabelung.
4. Installieren Sie eine Sicherung auf Zweigebene: Montieren Sie eine Überstromschutzsicherung oder einen Leistungsschalter mit geeigneter Nennleistung am Pluspol jedes parallelen Zweigs, bevor dieser auf die Hauptschiene trifft.
5. Gleichen Sie die Leerlaufspannung vor dem Anschluss aus: Messen Sie jede Einheit mit einem Digitalmultimeter, um sicherzustellen, dass die Spannungsunterschiede innerhalb von 0,1 V bleiben, bevor Sie die Klemmen verbinden.

Best Practices zur Vorbeugung von Überhitzung und Alterung

Die ordnungsgemäße Wartung und Erstinbetriebnahme bestimmen die Lebensdauer eines Multi-Batterie-Arrays. Laden Sie vor der endgültigen Parallelverdrahtung jedes Modul einzeln auf 100 % Ladezustand (SOC), damit Zellausgleichsroutinen die Ruhespannungen ausgleichen können. Eine routinemäßige thermische Inspektion mit Infrarot-Thermometern stellt sicher, dass keine einzelne Anschlussverbindung einen übermäßigen Widerstand erfährt, und bewahrt so die Systemgesundheit über Hunderte von Ladezyklen hinweg.
