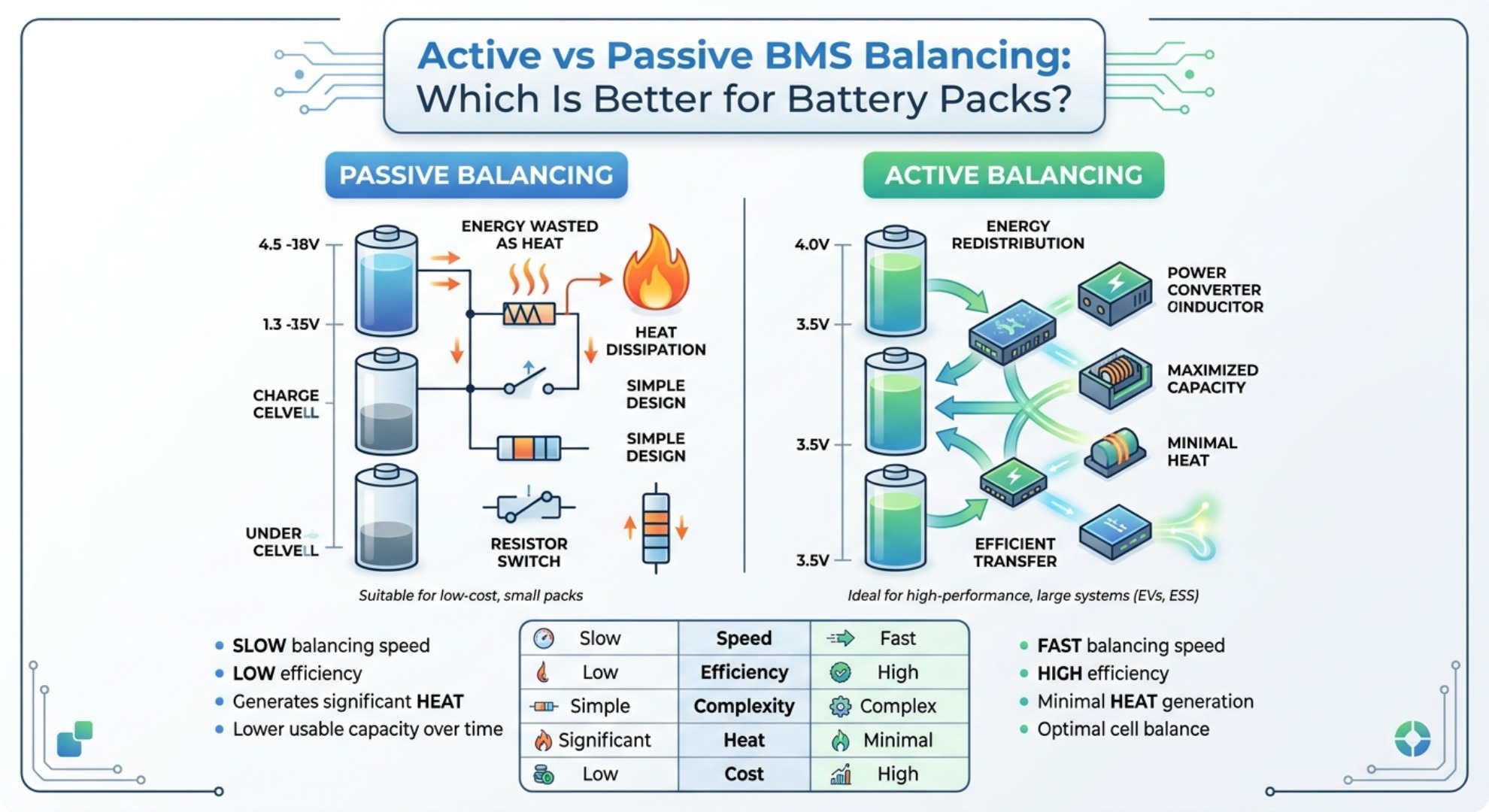

Активная и пассивная балансировка BMS: что лучше для аккумуляторных блоков?

Правильное соответствие отдельных элементов внутри многоэлементных литиевых батарей напрямую влияет на полезную емкость и помогает избежать неожиданных аварийных отключений. Ваша система управления батареями (BMS) выполняет это выравнивание ячеек с помощью пассивного или активного балансировочного оборудования. Не существует универсального «лучшего» варианта. Ваш окончательный выбор зависит от реальных рабочих циклов, химического состава батареи, размера элемента и тепловых ограничений конструкции вашего оборудования.

Основы и принципы балансировки ячеек BMS

Пассивная балансировка ячеек: как работают резисторы утечки

Пассивная балансировка работает путем сжигания избыточной энергии, приводя последовательно соединенные элементы к одному и тому же состоянию заряда (SOC). Когда зарядка близка к завершению, BMS отслеживает дрейф напряжения ячейка за ячейкой. Всякий раз, когда ячейка с более высокой эффективной емкостью или более низким внутренним сопротивлением достигает порога балансировочного напряжения, встроенный полевой МОП-транзистор включает резистор стравливания через эту ячейку. Дополнительная энергия рассеивается в виде тепла. Это продолжается до тех пор, пока оставшиеся ячейки не достигнут целевого уровня напряжения.

Активная балансировка ячеек: как работает перераспределение заряда

Активная балансировка использует силовую электронику для перемещения заряда от элементов с более высокой энергией к более слабым вместо того, чтобы выбрасывать энергию в виде тепла. В современных активных балансирах используются три распространенных подхода к схемам: конструкции с переключаемыми конденсаторами, индуктивные повышающе-понижающие преобразователи и изолированные обратноходовые трансформаторы. Передача энергии может осуществляться во время зарядки, разрядки или когда батарея простаивает. Реальная эффективность передачи составляет от 80 % до 95 %, что значительно снижает общие потери энергии в системе.

Активная и пассивная балансировка BMS: ключевые различия

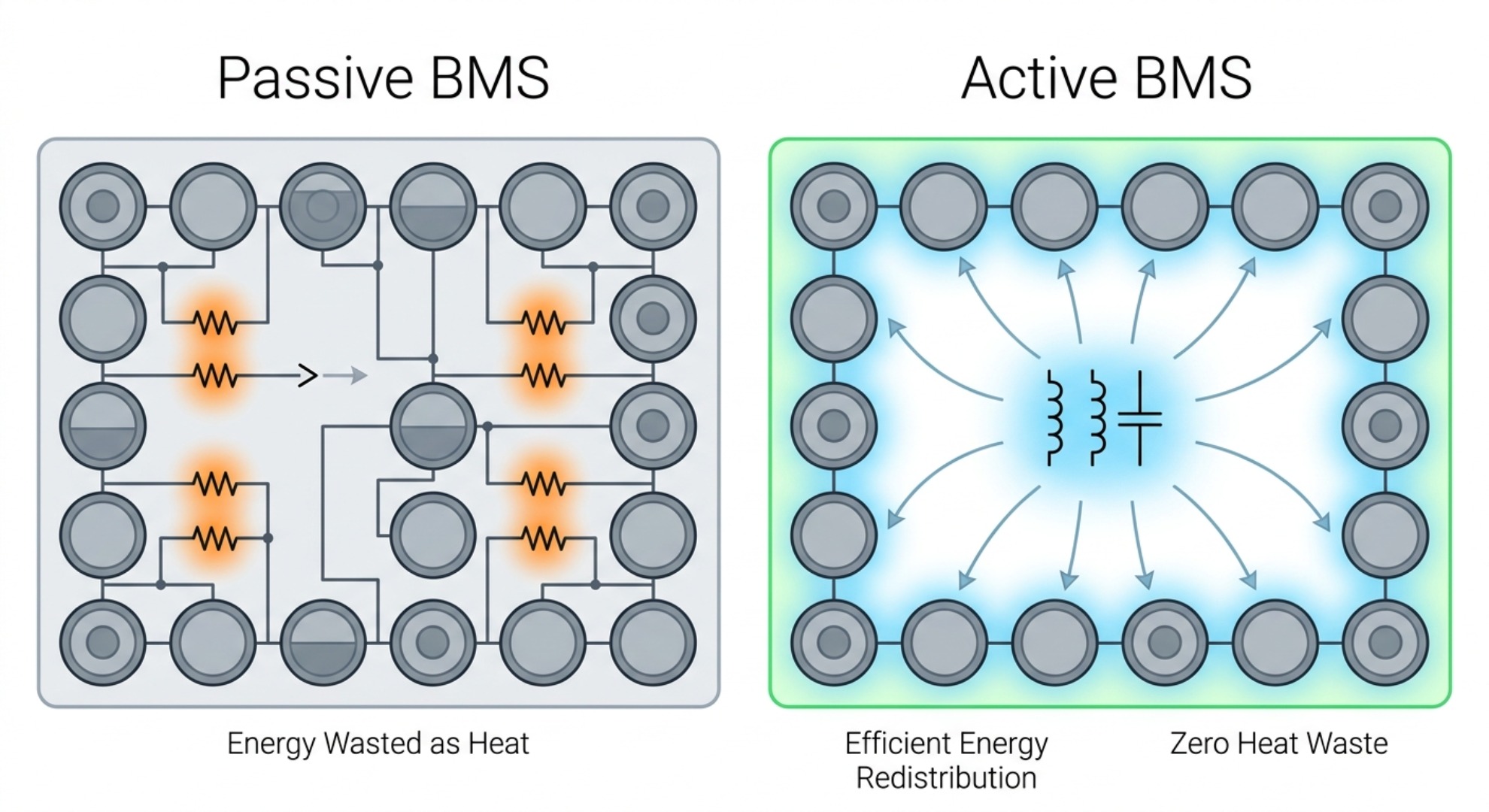

Энергоэффективность и управление температурным режимом в BMS

Эти два метода балансировки создают совершенно разные температурные условия внутри батарейных шкафов. Пассивное оборудование превращает избыточную мощность в тепло через резисторы. Если использовать более высокие балансировочные токи, вы получите сильное локальное нагрев внутри герметичных корпусов батарей. Вы должны тщательно планировать термическую обработку, иначе близлежащие элементы со временем будут разрушаться быстрее. Активная балансировка генерирует гораздо меньше лишнего тепла. Это делает его практичным для плотно упакованных аккумуляторных блоков или систем пассивного охлаждения с ограниченной способностью отвода тепла.

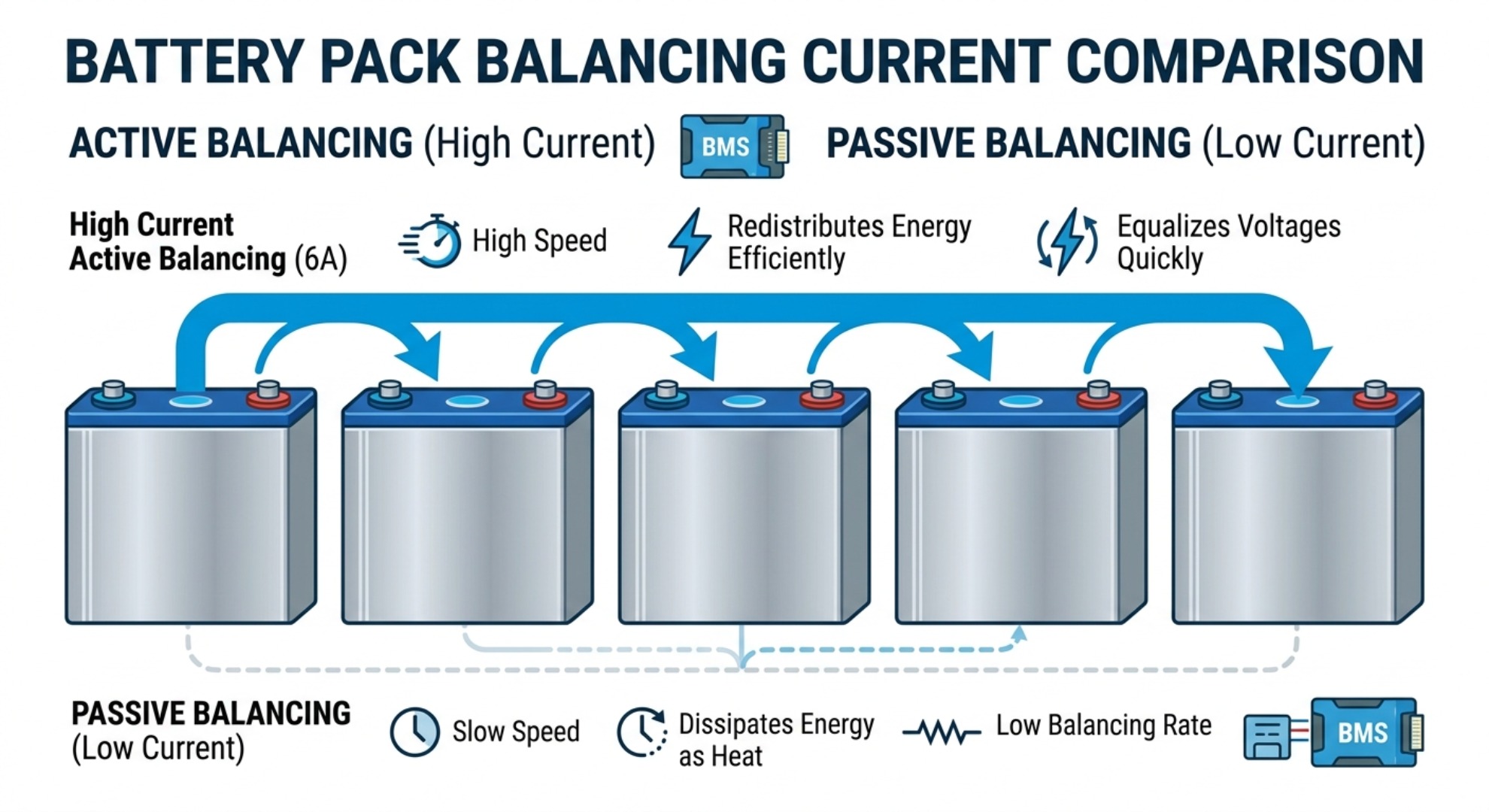

Балансировка ограничений тока, скорости и емкости ячейки

Скорость балансировки сводится к максимальному безопасному току, который поддерживает ваша схема. Тепловые ограничения ограничивают пассивную балансировку; в большинстве реализаций ток остается ниже 250 мА. Возьмите большие призматические элементы, такие как блоки емкостью 200 Ач — 304 Ач, распространенные в аккумуляторных накопителях энергии (BESS). Типичному пассивному балансирующему устройству с током 100 мА может потребоваться несколько дней плавающей зарядки только для устранения больших разрывов напряжения между элементами. Активные балансировщики выдают непрерывный ток от 1 до 6 А. Они могут стабилизировать те же самые аккумуляторные батареи большой емкости за несколько часов.

Сложность схемы, количество компонентов и надежность

Инженеры-проектировщики, оценивающие реальные эксплуатационные характеристики, должны сопоставить сложность схемы с потенциальными точками отказа. Пассивная балансировка объединяет аналоговый входной каскад (AFE) с базовыми МОП-транзисторами и резисторами. Эти установки обеспечивают очень низкий уровень FIT (время отказа), а ток в режиме глубокого сна составляет менее 10 мкА. В активные конструкции добавлено множество переключающих микросхем, силовых индукторов и трансформаторов. Большее количество деталей создает больше точек отказа. Они также более склонны к проблемам с электромагнитными помехами. Без правильной прошивки спящего режима паразитное энергопотребление в режиме ожидания также возрастает.

Выбор правильной стратегии балансировки BMS для вашего пакета

Когда пассивная балансировка BMS — лучший выбор

Пассивная балансировка по-прежнему составляет более 90 % используемого коммерческого аккумуляторного оборудования. Вы увидите, что он широко используется для хранения солнечной энергии в жилых домах и легких электромобилях. Это практичный выбор в следующих условиях:

• Используются высококачественные элементы: если в вашем блоке используются хорошо подобранные элементы LiFePO4 или NMC, отсортированные на заводе, несоответствие емкости часто остается ниже 1%. В этом сценарии слаботочная пассивная балансировка надежно поддерживает баланс ячеек.
• Бюджет и пространство ограничены. Проекты, работающие с ограниченной площадью печатных плат и жесткими целевыми показателями стоимости спецификации, больше всего выигрывают от аппаратного обеспечения пассивной балансировки.
• Существуют требования к длительному режиму ожидания. Батареи, которые хранятся в течение длительного времени без зарядки от сети, нуждаются в сверхнизких токах сна микроампера, типичных для пассивных микросхем AFE.

Когда активная балансировка BMS необходима для производительности

Активная балансировка обеспечивает явный прирост производительности, когда оборудование работает в тяжелых условиях или использует ячейки с несоответствием:

• Призматические конфигурации большой емкости: Пассивная балансировка осуществляется слишком медленно для аккумуляторных цепочек, состоящих из элементов емкостью 300 Ач+. Более высокие активные токи балансировки предотвращают дрейф между ячейками в результате повторяющихся циклов зарядки-разрядки.
• Батарейные модули Second-Life. Перепрофилированные литиевые элементы часто демонстрируют широкий разброс внутреннего сопротивления и полезной емкости. Активное перераспределение заряда помогает увеличить общее время работы этих пакетов.
• Эксплуатация в высоком рабочем цикле: мощные коммерческие электромобили и быстродействующие системы регулирования сети быстро переключаются с минимальным временем простоя из-за подзарядки. Этим системам необходима балансировка как во время фаз зарядки, так и во время фаз разрядки, чтобы избежать неожиданных отключений по напряжению.

Ваш окончательный выбор между активной и пассивной балансировкой должен учитывать качество ячеек, общую емкость блока, реальные рабочие циклы и бюджет оборудования. Пассивная балансировка обеспечивает надежную надежность и простоту эксплуатации для экономичных сборок с использованием хорошо подобранных ячеек. Там, где вы используете цепочки большой емкости, динамические циклические профили или блоки со значительной дивергенцией ячеек, передача сильноточного заряда активной балансировки высвобождает больше полезной энергии из вашего аккумуляторного блока.
