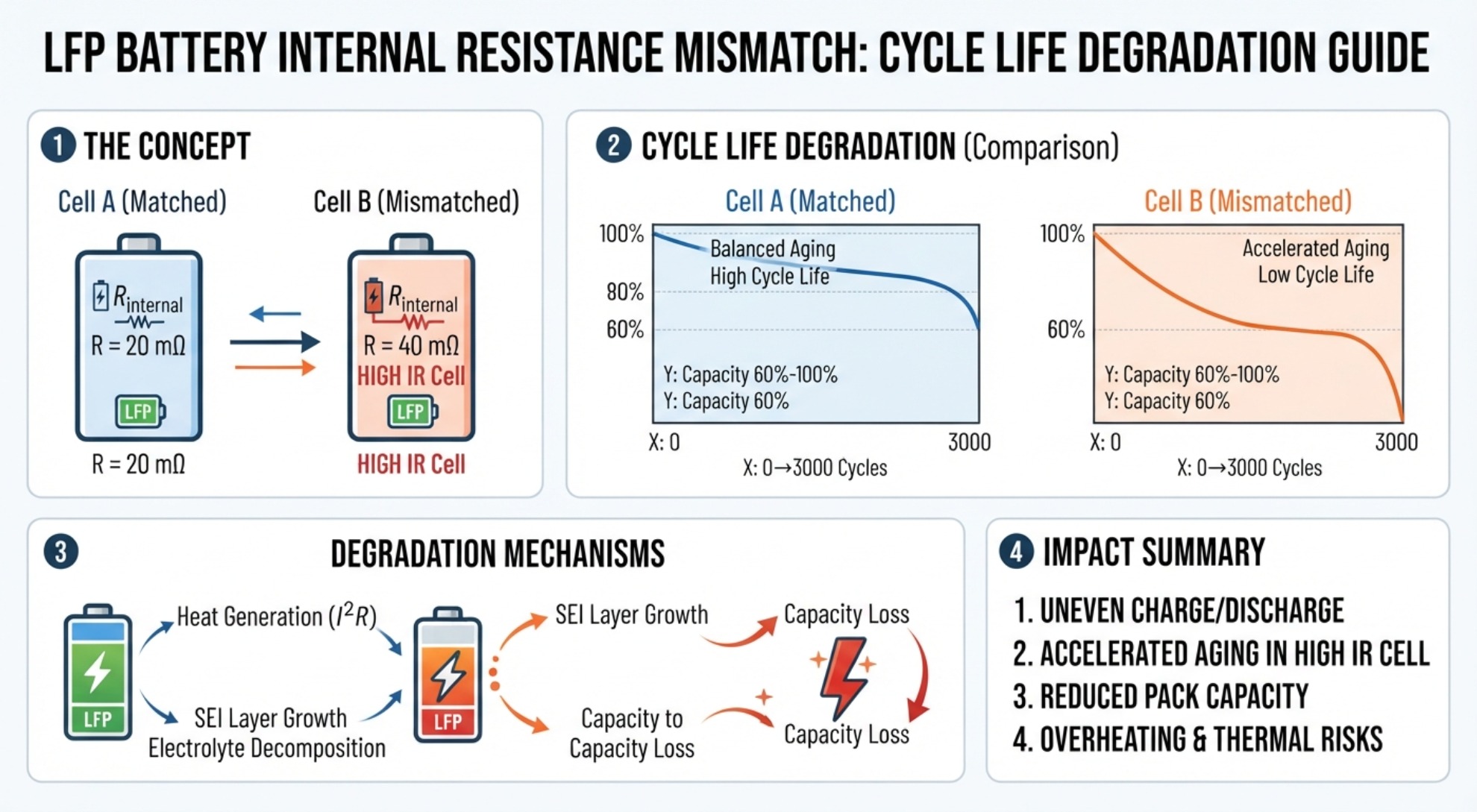

1. Что такое несоответствие внутреннего сопротивления в аккумуляторных элементах LFP?

В сетевых системах хранения энергии и электротранспорте технология литий-железо-фосфата (LFP) получила широкое распространение благодаря своей превосходной термической стабильности, характеристикам безопасности и длительному сроку эксплуатации. Однако когда отдельные элементы соединяются в несколько ячеек последовательно или в параллельные конфигурации, небольшие производственные различия в плотности покрытия электродов, контактной сварке или объеме электролита приводят к неоднородным электрическим свойствам. Это отклонение создает несоответствие внутреннего сопротивления, которое изменяет то, как отдельные ячейки обрабатывают электрический ток и преобразуют мощность под динамической нагрузкой.

При длительной эксплуатации непрерывные химические реакции изменяют внутреннюю архитектуру батареи. Продолжающийся рост межфазного слоя твердого электролита (SEI) на графитовом аноде потребляет активные ионы лития, одновременно постепенно повышая омическое сопротивление. Когда начальный импеданс элементов варьируется в одном батарейном модуле, электрохимическая деградация ускоряется неоднородно, в результате чего более здоровые элементы несут дополнительную нагрузку и сокращают общий срок службы системы.

2. Как несоответствие сопротивления ускоряет деградацию батареи LFP

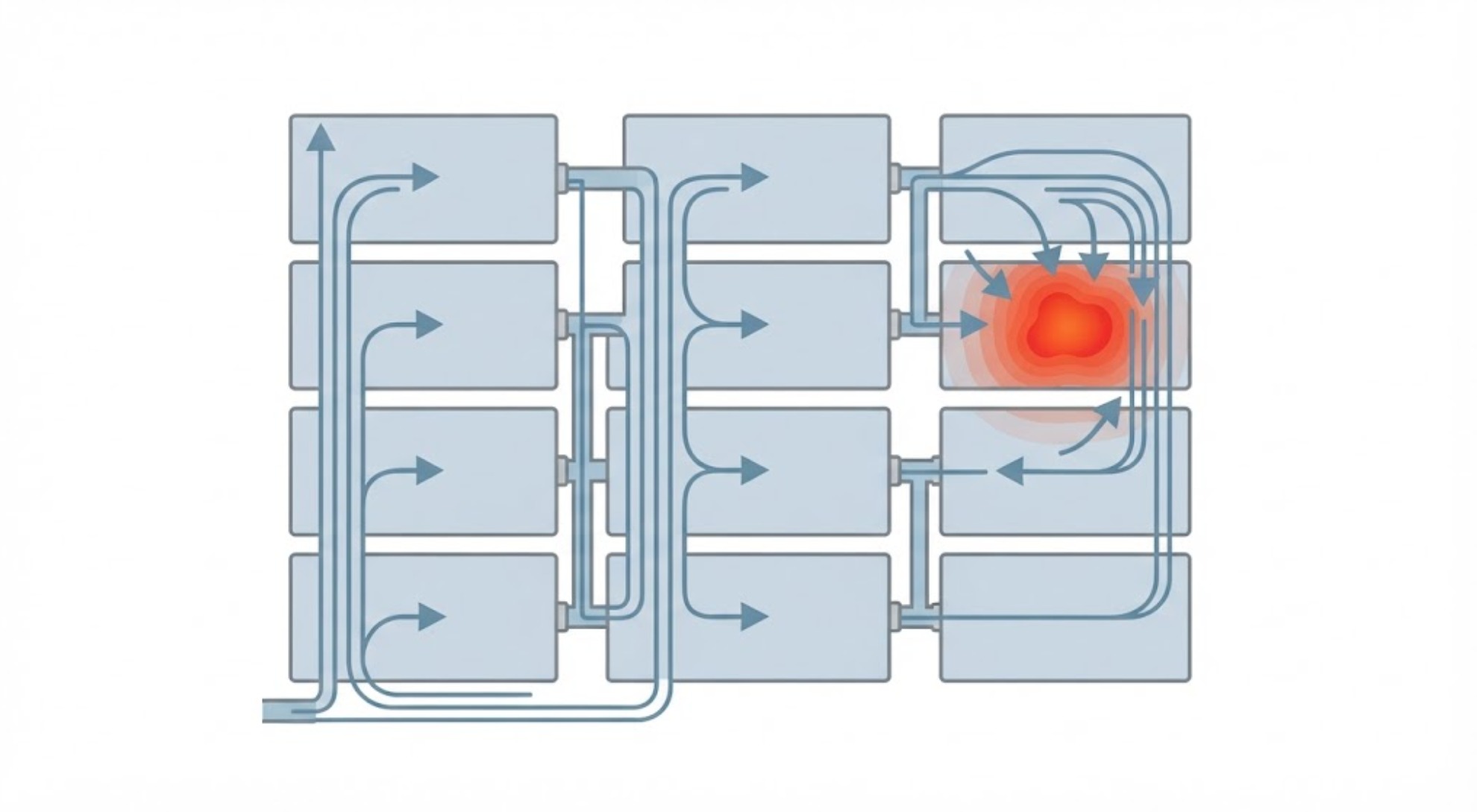

Неравномерное распределение тока и термическая деградация в упаковках LFP

Когда элементы с различным эквивалентным последовательным сопротивлением соединены в параллельные цепочки, электрический ток автоматически проходит по пути минимального сопротивления. Следовательно, ячейка с более низким импедансом поглощает непропорционально большую долю тока, вызывая локальное скопление тока и повышенный электрохимический стресс. В последовательных цепочках через каждый компонент проходит один и тот же полный ток \(I\), но элемент с высоким сопротивлением генерирует значительно больше отходящего тепла в соответствии с принципами Джоуля:

Это локальное повышение температуры создает резкие температурные градиенты в аккумуляторном блоке. Серьезность этих температурных градиентов часто зависит от эффективности охлаждения, присущей призматическим и цилиндрическим элементам LFP , поскольку каждый формат по-разному справляется с внутренним рассеиванием тепла. Поскольку повышенные температуры ускоряют распад электролита, деградацию связующего и выделение газа, элементы с высоким сопротивлением страдают от ускоренного термического разложения. Это создает самоусиливающуюся петлю обратной связи, в которой возрастающее сопротивление генерирует локализованное тепло, которое, в свою очередь, еще больше разрушает клетку.

Преждевременное отключение напряжения и снижение емкости аккумулятора LFP

Внутреннее сопротивление напрямую влияет на перенапряжение элемента, которое определяет несоответствие между напряжением холостого хода и напряжением на клеммах под нагрузкой:

Во время высокоскоростной зарядки элемент с повышенным внутренним сопротивлением демонстрирует искусственный всплеск напряжения и преждевременно достигает верхнего предела напряжения. И наоборот, при интенсивной нагрузке на разряд напряжение на его клеммах быстро падает, вызывая срабатывание нижнего порога безопасности до того, как остальная часть аккумулятора истощит свою энергию. Это приводит к серьезному снижению емкости аккумуляторной батареи, поскольку полезная энергия остается в более здоровых ячейках, к которым контроллер батареи не имеет безопасного доступа.

Во время быстрой зарядки высокое сопротивление вызывает внезапные скачки напряжения на клеммах, что приводит к преждевременному срабатыванию защитной прошивки. В результате зарядное устройство перестает подавать ток до того, как аккумулятор достигнет полного заряда, что снижает общую плотность энергии и производительность системы.

3. Вторичные риски надежности из-за дисбаланса сопротивлений LFP.

Дрейф SOC и десинхронизация ячеек в аккумуляторных модулях LFP

Постоянные различия в напряжении нарушают равномерную передачу энергии, вызывая широкомасштабное расхождение заряда (SOC) между последовательно соединенными цепочками. По мере увеличения количества циклов разрыв SOC между элементами с высоким и низким сопротивлением увеличивается, вынуждая схемы балансировки работать непрерывно, чтобы предотвратить ранние отключения во время стандартных процедур зарядки-разрядки.

Микроклиматическая деградация и угрозы безопасности аккумуляторов LFP

Неравномерное распределение тепла изменяет локальную кинетику старения, приводя к локальному разрушению сепаратора и микроструктурному напряжению. В условиях длительного сильного разряда чрезмерное расхождение сопротивлений может поставить под угрозу целостность внутреннего изоляционного слоя, увеличивая скорость саморазряда и повышая риск термического неконтроля во время агрессивных операций быстрой зарядки.

4. Инженерные решения для продления срока службы аккумуляторной батареи LFP

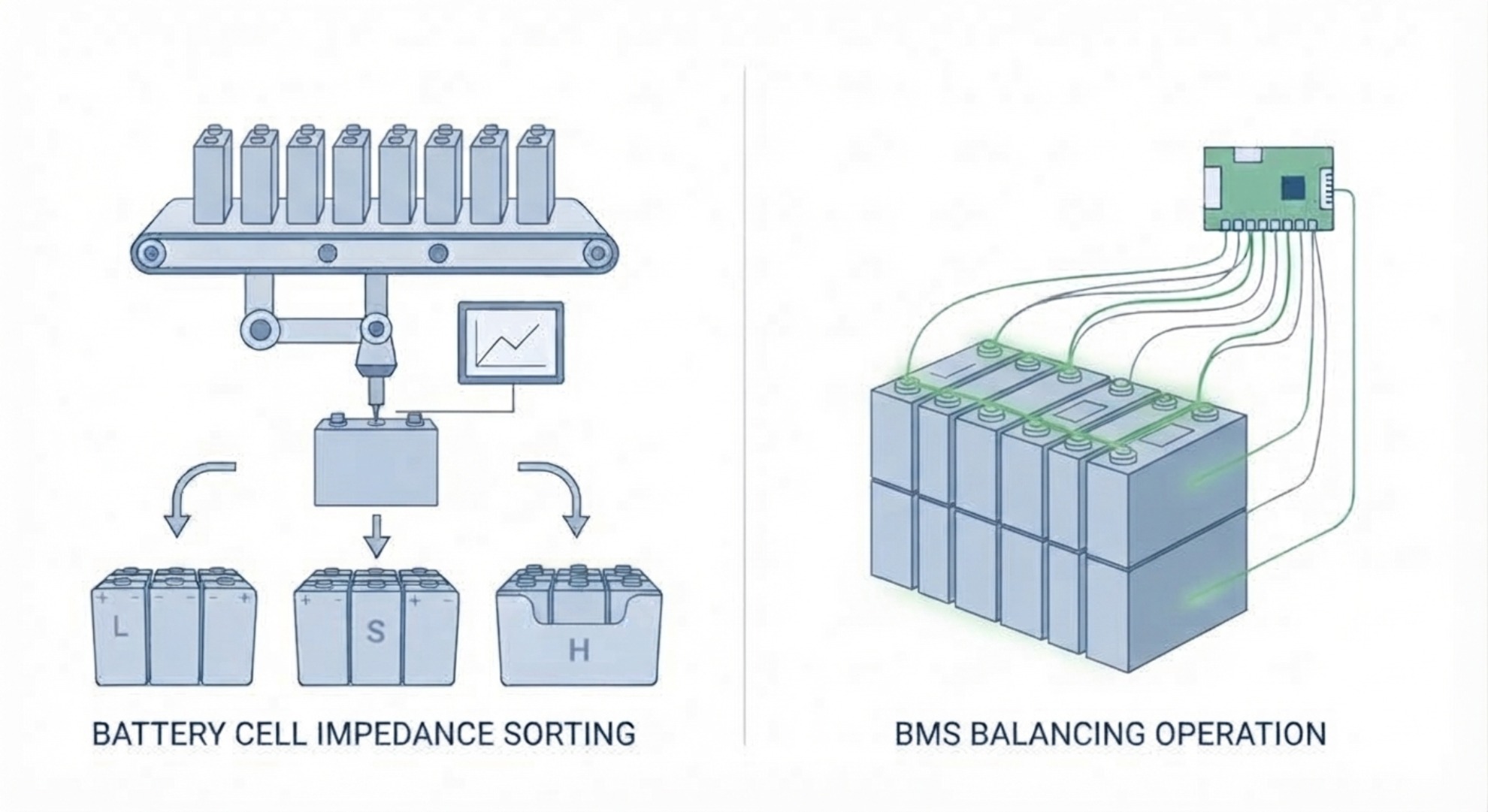

Прецизионная сортировка ячеек и проверка импеданса для батарей LFP

Уменьшение дисбаланса сопротивления начинается во время производства посредством комплексного контроля качества. В современных производственных линиях используется многочастотная электрохимическая импедансная спектроскопия (EIS) в сочетании с тестированием внутреннего сопротивления постоянным током (DCIR) для разделения необработанных элементов на узкие диапазоны импеданса — обычно в пределах от \(\pm 2\%\) до \(\pm 5\%\) окна допуска — обеспечивая сбалансированное распределение тока и равномерную скорость старения.

Усовершенствованная балансировка BMS для продления срока службы батареи LFP

Хотя первоначальная сортировка обеспечивает базовую однородность, динамический рост сопротивления требует контроля в реальном времени. Современная система управления батареями (BMS) использует алгоритмы оценки в реальном времени для непрерывного отслеживания импеданса и температуры элементов. Применяя стратегии активной балансировки ячеек, которые передают заряд между ячейками через емкостные или индуктивные цепи, система нейтрализует дрейф SOC, подавляет влияние роста сопротивления и максимизирует общий срок службы аккумуляторной батареи LFP.
