Постоянное напряжение элемента является основой надежной работы аккумуляторной батареи LFP. Выбор между пассивной и активной балансировкой BMS напрямую влияет на эффективность реальной системы, термическую стабильность, сохранение полезной мощности и общий срок службы в жилых автономных системах, коммерческих резервных источниках питания и сетевых промышленных накопителях энергии. В отличие от батарей NCM с четкими градиентами напряжения, плоское плато напряжения LFP делает балансировку элементов гораздо более важной в повседневной работе. Незначительные несоответствия ячеек, оставленные без внимания, будут усугубляться с течением циклов, вызывая измеримую потерю емкости и преждевременный выход блока из строя в долгосрочной перспективе.

Объяснение дисбаланса ячеек LFP и плато напряжения

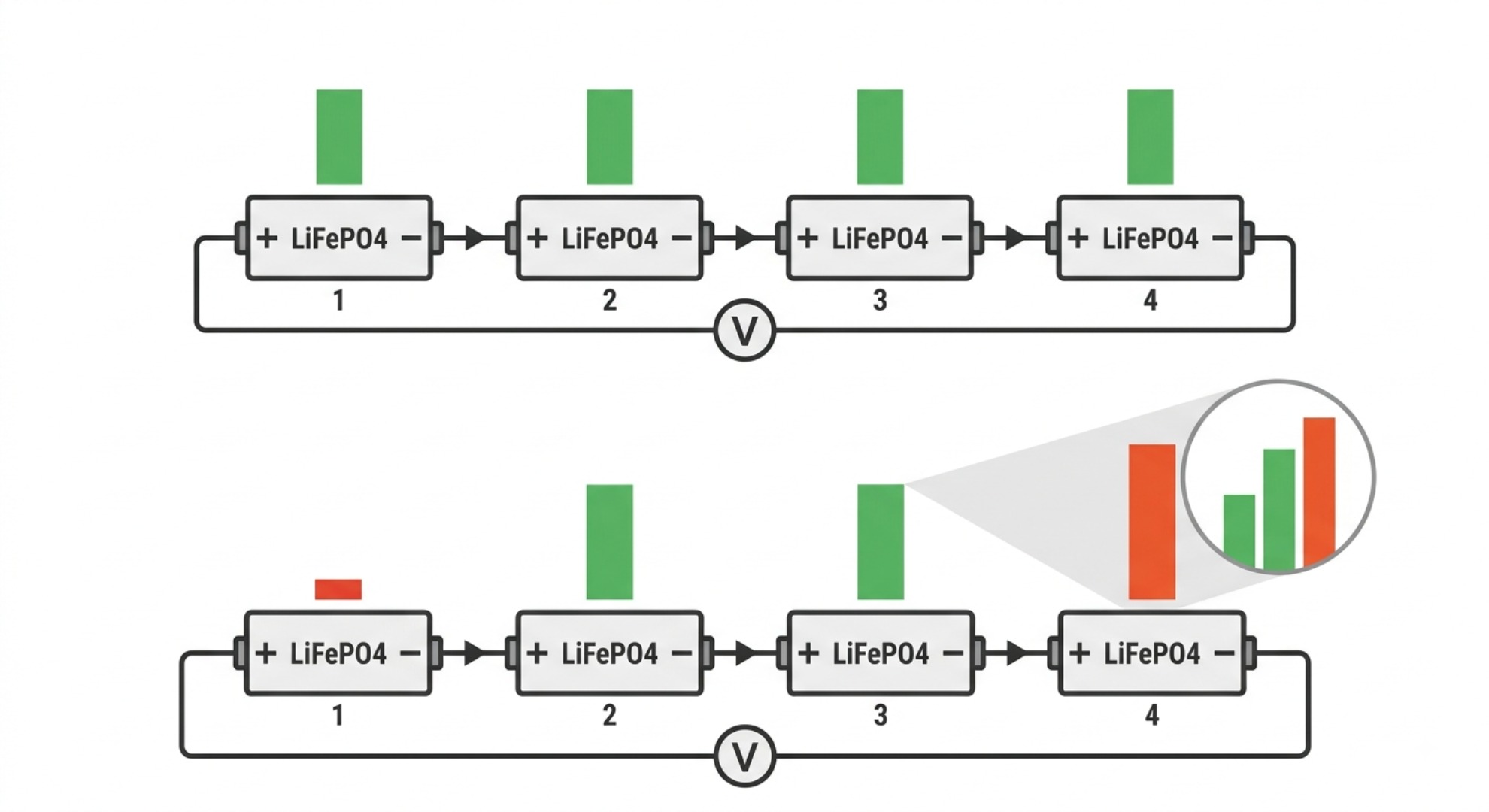

Аккумуляторные блоки LFP с последовательным соединением основаны на согласованных характеристиках элементов для обеспечения полной номинальной емкости. В полевых условиях идеальную консистенцию клеток невозможно поддерживать постоянно. Дисбаланс ячеек описывает постепенное расхождение состояния заряда, внутреннего сопротивления и напряжения холостого хода между отдельными ячейками в последовательной цепочке. Эта проблема возникает из-за незначительных производственных допусков и неравномерных условий эксплуатации. Без надлежащей балансировки BMS самая слабая ячейка определяет эксплуатационные пределы всего блока. Сначала он достигает полной зарядки, чтобы прекратить зарядку, и быстрее разряжается во время разрядки, в результате чего остальная часть аккумулятора используется недостаточно, что значительно снижает общую полезную выходную энергию.

Влияние плоской кривой напряжения LiFePO4

Химический состав LFP отличается от троичных литиевых батарей благодаря чрезвычайно плоскому плато напряжения заряда и разряда. В нормальных условиях эксплуатации от 20% до 80% SOC напряжение элемента остается стабильным на уровне от 3,20 до 3,25 В. Напряжение почти не меняется даже при больших изменениях запасенной энергии.

Это создает критическую «слепую зону» мониторинга для обычных BMS, работающих по напряжению. Небольшие разрывы SOC между ячейками невозможно обнаружить путем регулярного отбора проб напряжения во время обычной циклической работы. Дисбаланс накапливается незаметно в течение десятков циклов и становится видимым только тогда, когда элементы достигают перезаряда выше 3,45 В или глубокого разряда ниже 3,0 В. К тому времени, когда проявляются различия в напряжении, дрейф емкости уже стабилизировался, что делает медленную пассивную балансировку неэффективной для быстрой коррекции. Эта уникальная особенность делает непрерывную и точную балансировку обязательным условием долгосрочной надежности агрегата LFP.

Причины отклонения емкости блоков LFP

Дрейф мощности LFP развивается постепенно, как из-за производственных несовершенств, так и из-за эксплуатационного износа. Во время производства небольшие различия в толщине покрытия электродов, объеме заполнения электролитом, пористости сепаратора и начальном внутреннем сопротивлении создают небольшие различия в производительности между элементами. Эти зазоры увеличиваются с каждым циклом зарядки и разрядки.

Условия эксплуатации в полевых условиях ухудшают несогласованность ячеек. Неравномерное распределение тепла по аккумулятору, вызванное плохой вентиляцией, неправильным монтажом или накоплением тепла вблизи сильноточных клемм, приводит к различной скорости саморазряда. Более теплые ячейки теряют заряд быстрее и постепенно отстают от более холодных ячеек в цепочке. Высокоскоростная зарядка, частые частичные циклы, длительный плавающий заряд и постепенное старение электролита еще больше усиливают несоответствия элементов. После 100–500 циклов эти небольшие отклонения накапливаются, приводя к явному несоответствию пропускной способности, снижая общую эффективность системы и ускоряя локализованное старение клеток.

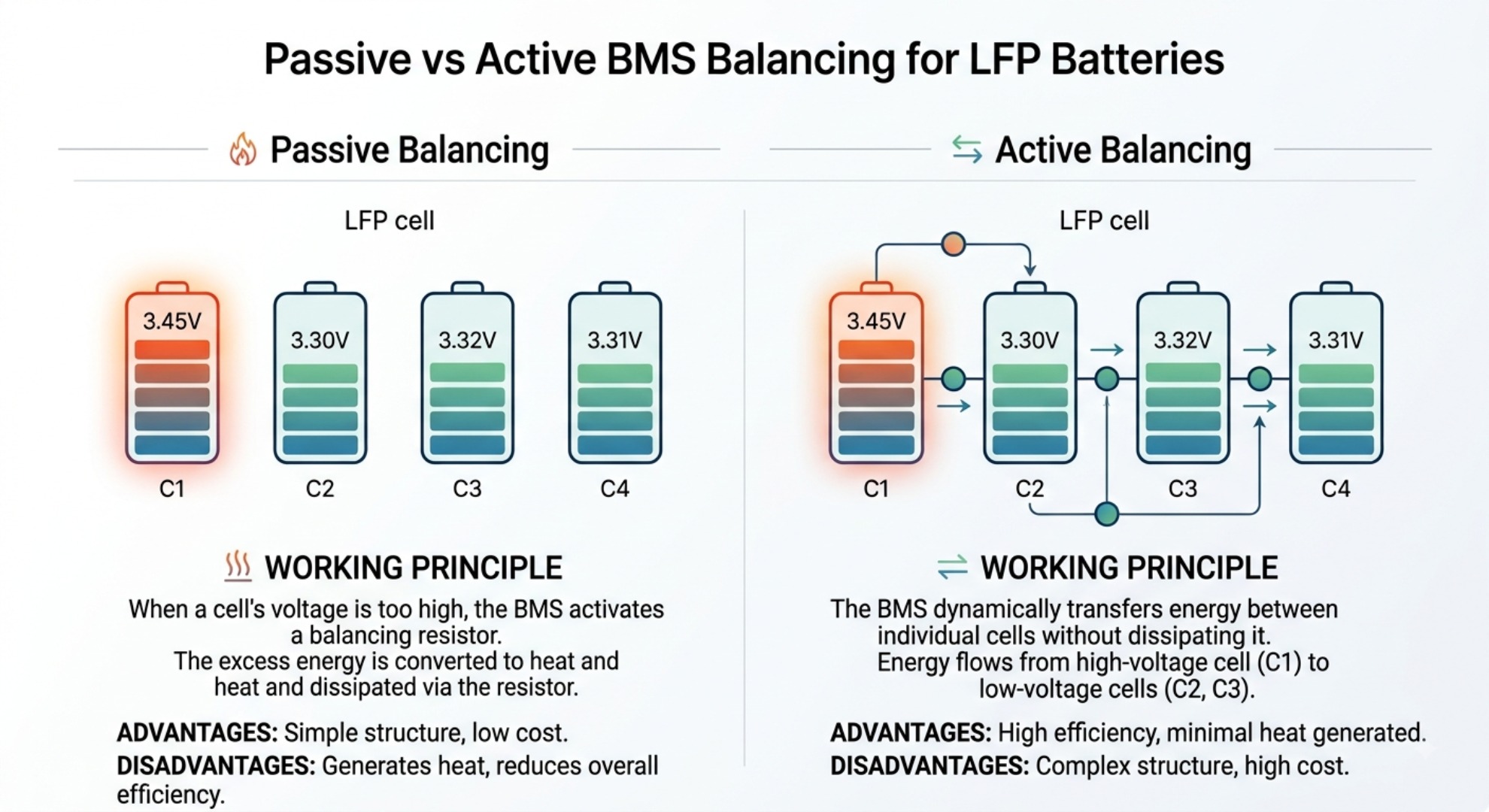

Пассивная балансировка BMS для системы хранения данных LiFePO4

Пассивная балансировка, также известная как резистивная балансировка утечки, представляет собой проверенное и экономически эффективное решение, широко используемое в бытовых и небольших устройствах LFP BMS. Он работает только на этапе зарядки при постоянном напряжении. Основная цель — разрядить перезаряженные элементы, чтобы выровнять SOC всей цепочки батарей.

Механизм рассеяния энергии резистора

Типичная пассивная система балансировки состоит из схем выборки напряжения, основного микроконтроллера, МОП-транзисторов и балансировочных резисторов мощности. Когда аккумулятор переходит в фазу зарядки CV, BMS контролирует напряжение отдельных элементов в режиме реального времени. Как только ячейка превышает порог балансировки LFP от 3,40 до 3,45 В, включается соответствующий MOSFET.

При этом ячейка максимального напряжения подключается параллельно силовому резистору. Избыточная электрическая энергия преобразуется в тепло посредством джоулевого нагрева и рассеивается в окружающем воздухе. Процесс прокачки продолжается до тех пор, пока напряжение ячейки не упадет до уровня остальной части цепочки. После того, как все элементы достигнут одинакового максимального напряжения, аккумулятор завершает полную зарядку. Этот простой механизм предотвращает перезарядку отдельных элементов и поддерживает базовую стабильность элементов для повседневной эксплуатации.

Ограничения и проблемы управления температурным режимом

Несмотря на низкую стоимость и простую схему, пассивная балансировка имеет явные недостатки, которые ограничивают ее использование в системах LFP с высокой пропускной способностью и большим циклом. Во-первых, он работает только во время зарядки CV. Он не обеспечивает никакой коррекции во время разрядки, режима ожидания или динамической работы с высокой нагрузкой. Любой дисбаланс, возникающий за пределами фазы зарядки, остается без внимания и накапливается с течением времени.

Во-вторых, балансирующий ток сильно ограничен. Во избежание перегрева и повреждения оборудования BMS ток пассивной балансировки ограничен величиной от 30 до 200 мА. Для обычных призматических элементов LFP емкостью от 280 до 314 Ач стандартный балансировочный ток 100 мА требует десятков полных циклов для устранения даже незначительных отклонений SOC в 1–2%. В часто цикличных системах хранения дисбаланс нарастает быстрее, чем можно исправить с помощью пассивной балансировки, что приводит к постоянному снижению емкости.

В-третьих, этот метод создает заметные потери энергии и термические риски. Вся избыточная энергия преобразуется в отходящее тепло, что снижает годовую энергоэффективность системы на 2–5%. В компактных аккумуляторных корпусах с ограниченным тепловыделением постоянное балансирующее тепло повышает местные температуры, ускоряет старение элементов и может даже активировать защиту от перегрева BMS, которая полностью отключает балансировку до тех пор, пока температура не восстановится.

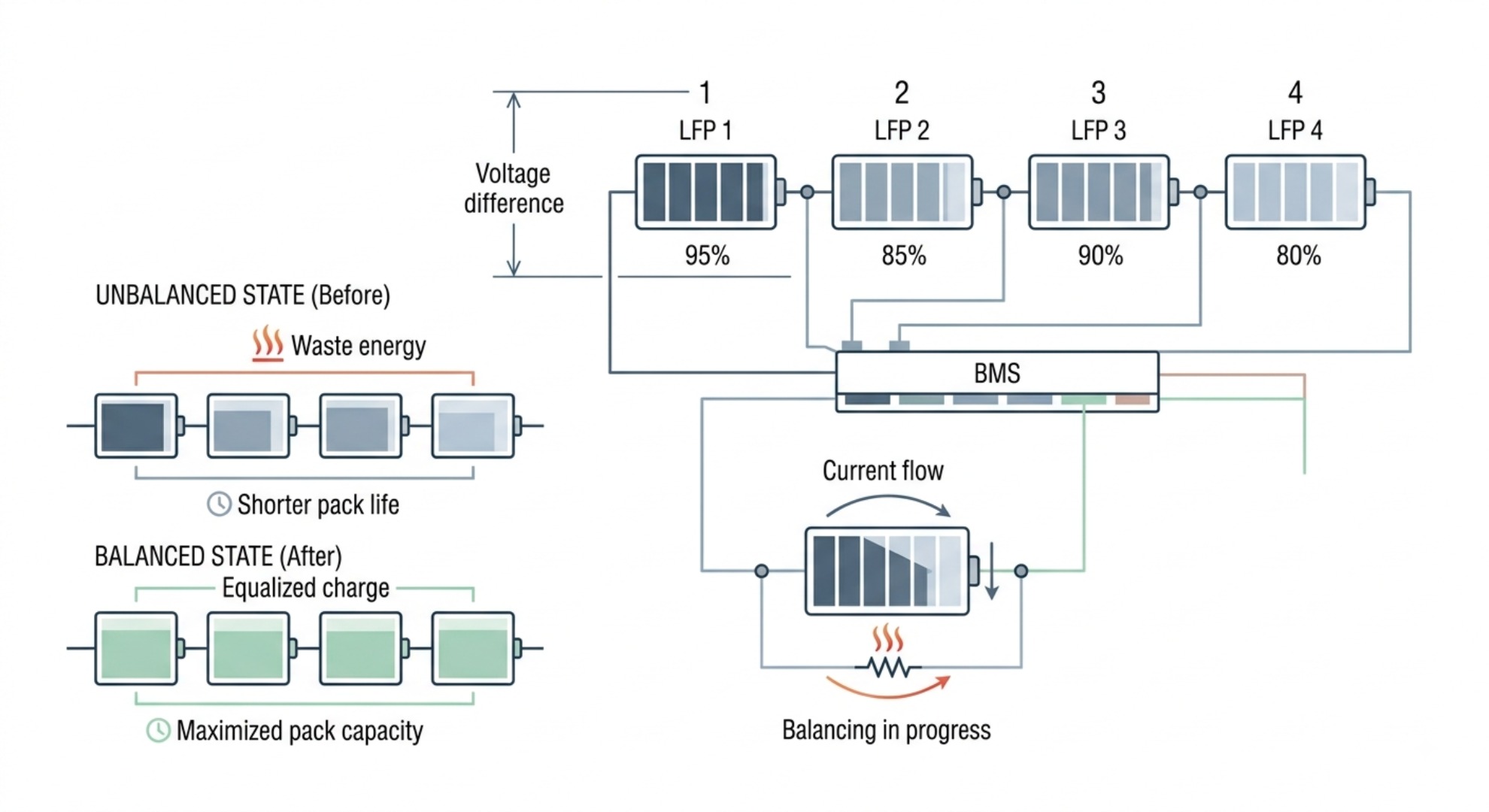

Активная балансировка BMS: эффективное перераспределение энергии

Активная балансировка была разработана для устранения основных недостатков пассивной резистивной балансировки. Вместо того, чтобы тратить избыточную энергию элементов на тепло, активная BMS использует высокоэффективную силовую электронику для передачи избыточного заряда от ячеек с более высоким SOC к ячейкам с более низким SOC. Он повторно использует энергию, а не рассеивает ее, и обеспечивает выравнивание ячеек в реальном времени во всех рабочих состояниях.

Индуктивная и емкостная передача энергии

Коммерческое оборудование активной балансировки в основном использует два надежных технических способа: емкостную передачу заряда и индуктивную передачу энергии, оба из которых обеспечивают высокую эффективность преобразования. Емкостная активная балансировка использует высокочастотные переключающие конденсаторы в качестве временных носителей энергии. BMS управляет высокоскоростными коммутационными массивами для улавливания избыточной энергии из высоковольтных элементов и передачи ее к недостаточно заряженным элементам в той же цепочке.

Индуктивная активная балансировка использует катушки индуктивности или миниатюрные высокочастотные трансформаторы для буферизации и передачи энергии, обеспечивая лучшую устойчивость по мощности и эксплуатационную стабильность, чем емкостные конструкции. Оба подхода позволяют избежать потерь энергии, а эффективность преобразования составляет от 85% до 92%. В отличие от пассивной балансировки, которая реагирует только на максимальное зарядное напряжение, активные схемы обнаруживают крошечные различия SOC на плоском плато напряжения LFP. Это обеспечивает точную коррекцию даже в обычном рабочем окне SOC 20–80 %, когда происходит большая часть циклических циклов работы системы.

Балансировка скорости и текущих возможностей

Самым большим практическим преимуществом активной балансировки является высокая скорость коррекции и полноценная динамическая работа. Стандартный активный BMS обеспечивает непрерывный ток балансировки от 1 А до 5 А, а промышленные версии высокой мощности достигают 10 А и выше — в десятки раз быстрее, чем пассивные решения. Проблемы дисбаланса на аккумуляторах LFP большой емкости, на решение которых с помощью пассивной балансировки уходят месяцы, можно устранить в течение 1–3 полных циклов зарядки с помощью активных систем.

Что еще более важно, активная балансировка работает последовательно во время зарядки, разрядки, режима ожидания и плавающего заряда. Он компенсирует дрейф ячеек, вызванный высокой частотой циклов работы, неравномерным распределением тепла и длительными периодами простоя, останавливая накопленное отклонение емкости до того, как оно станет постоянным. Благодаря возможности круглосуточной балансировки активная BMS сохраняет полную номинальную мощность больших блоков хранения энергии LFP в течение длительных периодов эксплуатации.

Пассивная и активная BMS: техническое сравнение

Выбор подходящей BMS для вашего приложения LFP

Выбор между пассивной и активной балансировкой зависит от емкости аккумулятора, частоты циклов, условий эксплуатации, номинальной мощности системы и долгосрочной рентабельности эксплуатации. Не существует единого решения, подходящего для всех сценариев. Правильное соответствие балансирует первоначальные затраты, ежедневную энергоэффективность и общий срок службы упаковки.

Когда пассивной балансировки достаточно

Пассивная резистивная балансировка остается наиболее экономичным и надежным вариантом для приложений LFP с низкой интенсивностью. Он идеально подходит для небольших и средних аккумуляторных блоков емкостью менее 100 Ач с малым количеством циклов и длительными периодами статического режима ожидания. К распространенным случаям использования относятся бытовые резервные источники питания, маломощные аварийные источники питания, легкие электромобили периодического использования и малоцикловые солнечные резервные системы, которые большую часть времени остаются полностью заряженными.

В этих сценариях клеточный дисбаланс накапливается очень медленно. Функция снижения тока постепенно корректирует незначительные провалы напряжения во время обычных полных циклов зарядки. Его простая структура схемы обеспечивает сверхнизкую частоту отказов и нулевые текущие затраты на техническое обслуживание, что делает его лучшим выбором по соотношению цена-качество для легких приложений. Для пользователей, которые отдают предпочтение базовой стабильности и низким первоначальным инвестициям, пассивная балансировка полностью отвечает повседневным эксплуатационным требованиям.

Когда активная балансировка необходима

Активная балансировка является необходимой модернизацией для всех высокопроизводительных, многоцикловых и дорогостоящих систем хранения энергии LFP. Для призматических аккумуляторов LFP емкостью 200 Ач+, включая основные модели на 280 Ач и 314 Ач, частая циклическая зарядка-разрядка приводит к непрерывному дрейфу элементов. Пассивная балансировка не успевает за скоростью накопления дисбаланса, что приводит к необратимой потере мощности на 10–20% в течение одного-двух лет эксплуатации.

Обязательные сценарии применения включают в себя крупномасштабные солнечные станции BESS, коммерческие системы хранения пиковых нагрузок и распределения нагрузки, промышленные системы ИБП, мощные автономные массивы хранения данных и другие высокочастотные циклические энергосистемы. Активная динамическая балансировка исправляет несоответствие ячеек в реальном времени, поддерживает постоянные параметры ячеек в течение длительного времени, снижает тепловое напряжение отдельных ячеек и продлевает общий срок службы батареи на 20–30%. Для промышленных активов хранения энергии дополнительные затраты на активную BMS быстро компенсируются снижением частоты замены элементов и повышением пропускной способности энергии, что обеспечивает более высокую окупаемость долгосрочных проектов.
