Что делает BMS в батарее LiFePO4? Объяснение 5 основных функций

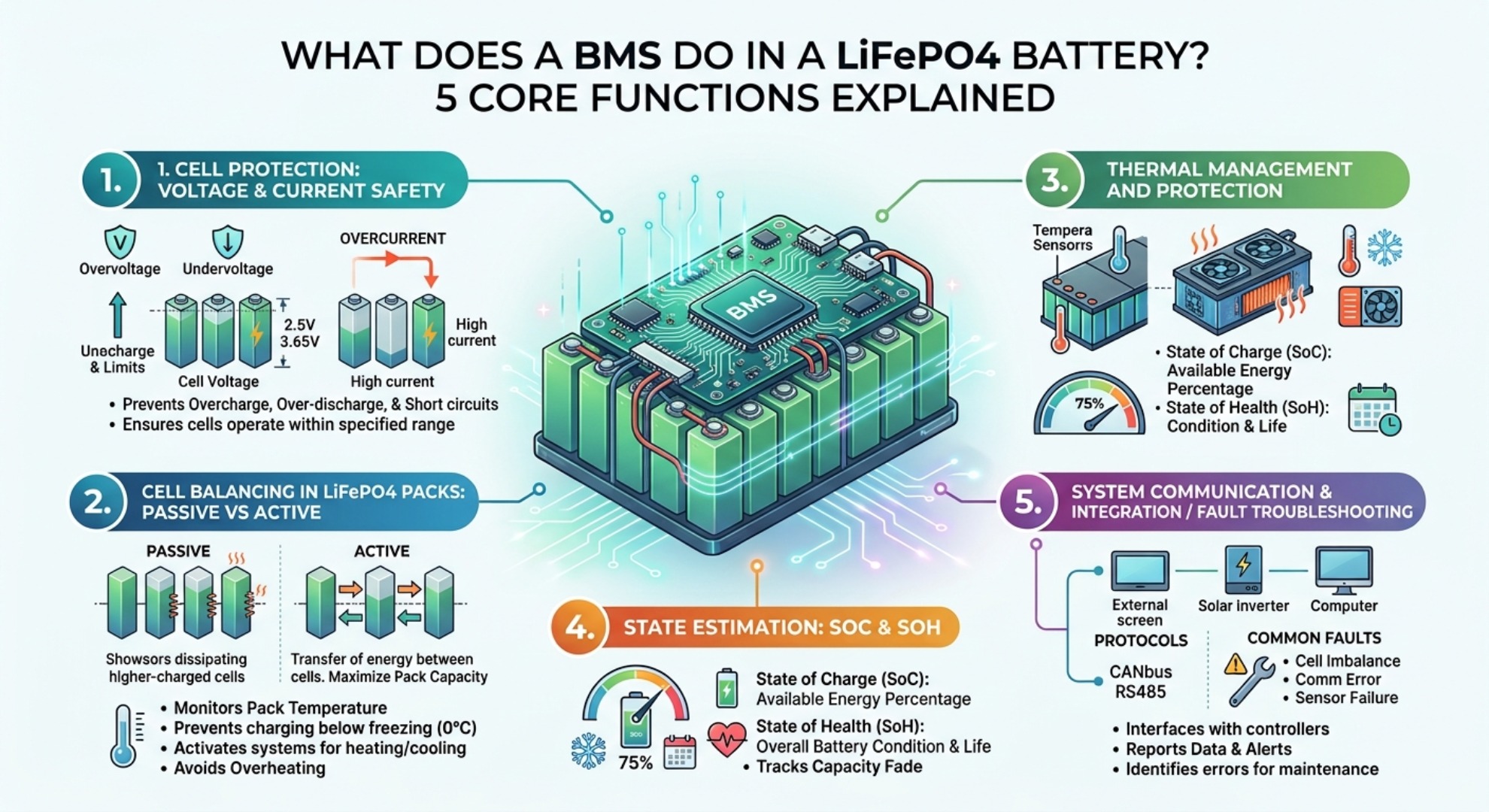

Система управления аккумулятором (BMS) служит специальным электронным мозгом литий-железо-фосфатной батареи (LiFePO4). Хотя химический состав литий-железо-фосфата обеспечивает исключительную термическую стабильность и длительный срок службы, отдельные элементы требуют постоянного контроля, чтобы работать в пределах точных электрических и тепловых границ. BMS постоянно контролирует такие параметры, как напряжение отдельных элементов, общий ток аккумуляторной батареи, температура окружающей среды и состояние заряда, чтобы обеспечить максимальную безопасность, надежность и эффективность работы.

Аккумуляторы LiFePO4 используются во многих реальных приложениях. Обычные установки включают в себя 12,8-вольтовые аккумуляторные батареи для автодомов и морских судов, автономные солнечные аккумуляторы для жилых домов на 51,2 В и крупномасштабные коммерческие аккумуляторные системы хранения энергии. В каждой установке используется оборудование BMS, позволяющее поддерживать работу последовательно соединенных ячеек в пределах проектных ограничений.

Как BMS защищает элементы LiFePO4: безопасность по напряжению и току

Безопасность является основной целью любой системы защиты аккумулятора. Поскольку литий-химический состав не выдерживает электрических условий за пределами безопасного рабочего диапазона, BMS использует схемы мониторинга в реальном времени и высокоскоростные электронные переключатели (MOSFET или полупроводниковые контакторы) для изоляции аккумуляторной батареи до того, как возникнут физические повреждения или опасные условия.

Защита от перезаряда и глубокого разряда

Отдельные элементы LiFePO4 безопасно работают при напряжении от верхнего порога 3,65 В до нижнего предела 2,50 В. Превышение 3,65 В во время зарядки приводит к попаданию избыточных ионов лития в структуру анода, что приводит к деградации электролита, локальному перегреву и снижению емкости. BMS постоянно отслеживает напряжение на ячейку, немедленно размыкая цепь заряда, когда какая-либо ячейка достигает своего предела. И наоборот, защита от переразряда снижает выходную мощность, если напряжение какого-либо элемента падает ниже 2,50 В, предотвращая растворение меди, которое приводит к необратимой потере емкости и внутренним коротким замыканиям.

Многие устройства BMS хранят события срабатывания защиты во внутренней памяти. Некоторые модели отключаются после критических неисправностей. Для сброса заблокированных состояний защиты часто требуется ручное отключение и выключение и включение питания, в зависимости от конструкции оборудования.

Защита от перегрузки по току и короткого замыкания

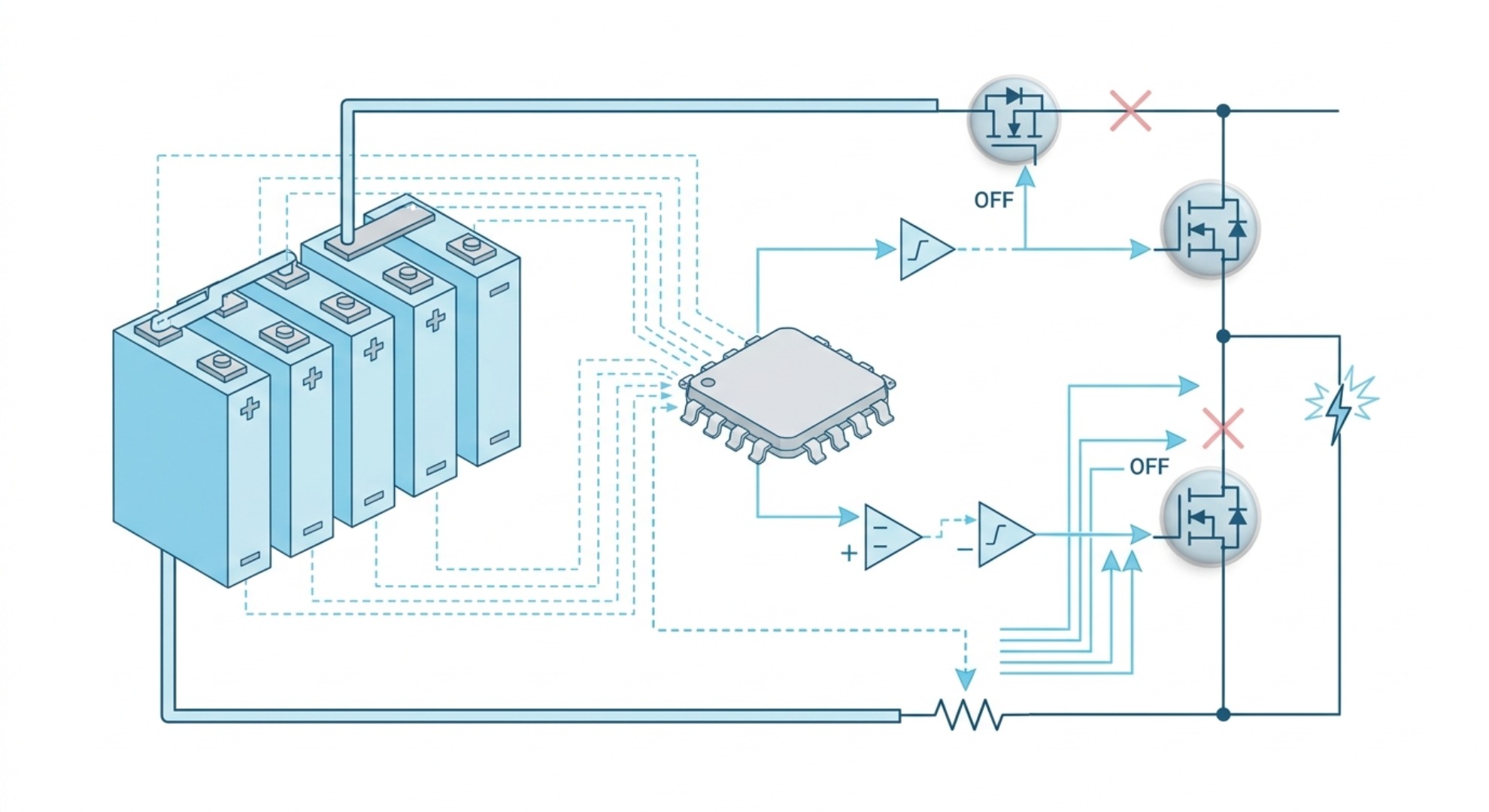

Неожиданные скачки напряжения или прямое короткое замыкание на клеммах могут вызвать ток в сотни ампер за миллисекунды, что приведет к быстрому перегреву. BMS включает в себя прецизионные токовые шунты или датчики тока на эффекте Холла для непрерывного измерения тока нагрузки. При обнаружении аномального скачка тока или короткого замыкания схема защиты от перегрузки по току отключает нагрузку в течение микросекунд, нейтрализуя риск взрыва и защищая подключенную силовую электронику.

Балансировка ячеек в пакетах LiFePO4: пассивная или активная

Многоячеечные накопители энергии настраиваются путем последовательного соединения отдельных ячеек для достижения требуемого системного напряжения — например, 4 ячейки на 12,8 В, 16 ячеек на 51,2 В или более высокие значения для промышленных массивов. Из-за незначительных производственных изменений внутреннего сопротивления и емкости напряжения отдельных элементов расходятся в ходе повторяющихся циклов зарядки и разрядки. Без вмешательства самая слабая ячейка ограничивает полезную емкость всей упаковки.

Сравнение пассивных и активных механизмов балансировки

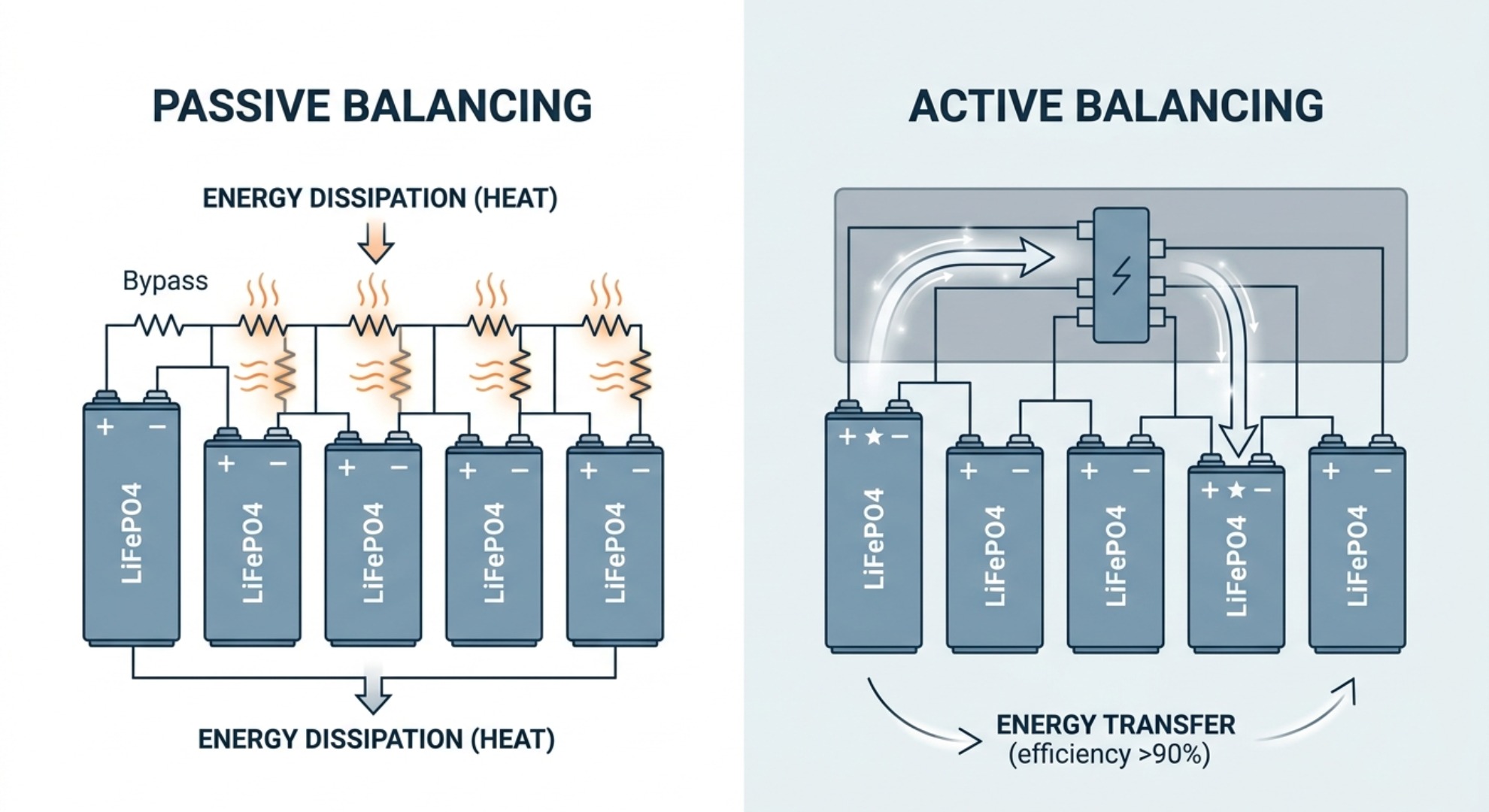

BMS устраняет дисбаланс напряжения, используя любой метод балансировки напряжения ячейки:

• Пассивная балансировка: во время заключительной фазы зарядки при постоянном напряжении (CV) BMS активирует крошечные шунтирующие резисторы между элементами с более высоким напряжением. Избыточная энергия полностью заряженных элементов уходит в виде тепла, позволяя более медленно заряжающимся элементам наверстать упущенное до тех пор, пока все элементы не выровняются в пределах узкого разброса напряжения (обычно менее 20 мВ).
• Активная балансировка. Вместо того, чтобы тратить энергию в виде тепла, активная балансировка использует емкостные или индуктивные цепи передачи заряда для передачи энергии непосредственно из элементов с более высоким напряжением в элементы с более низким напряжением. Этот процесс происходит непрерывно в состояниях заряда, разряда и покоя, что делает его идеальным для систем хранения энергии высокой емкости.

Пассивная балансировка отлично работает для небольших домашних аккумуляторных батарей. Активная балансировка увеличивает стоимость оборудования, но она может восстановить 3–8 процентов от общей полезной емкости пакета в крупных, долго работающих системах хранения.

Управление температурным режимом и защита от отрицательной зарядки

Температура в значительной степени определяет химические реакции внутри литий-железо-фосфатной батареи. Термодатчики, подключенные непосредственно к шинам ячеек, передают данные о температуре в режиме реального времени на микроконтроллер BMS, чтобы предотвратить термическое повреждение.

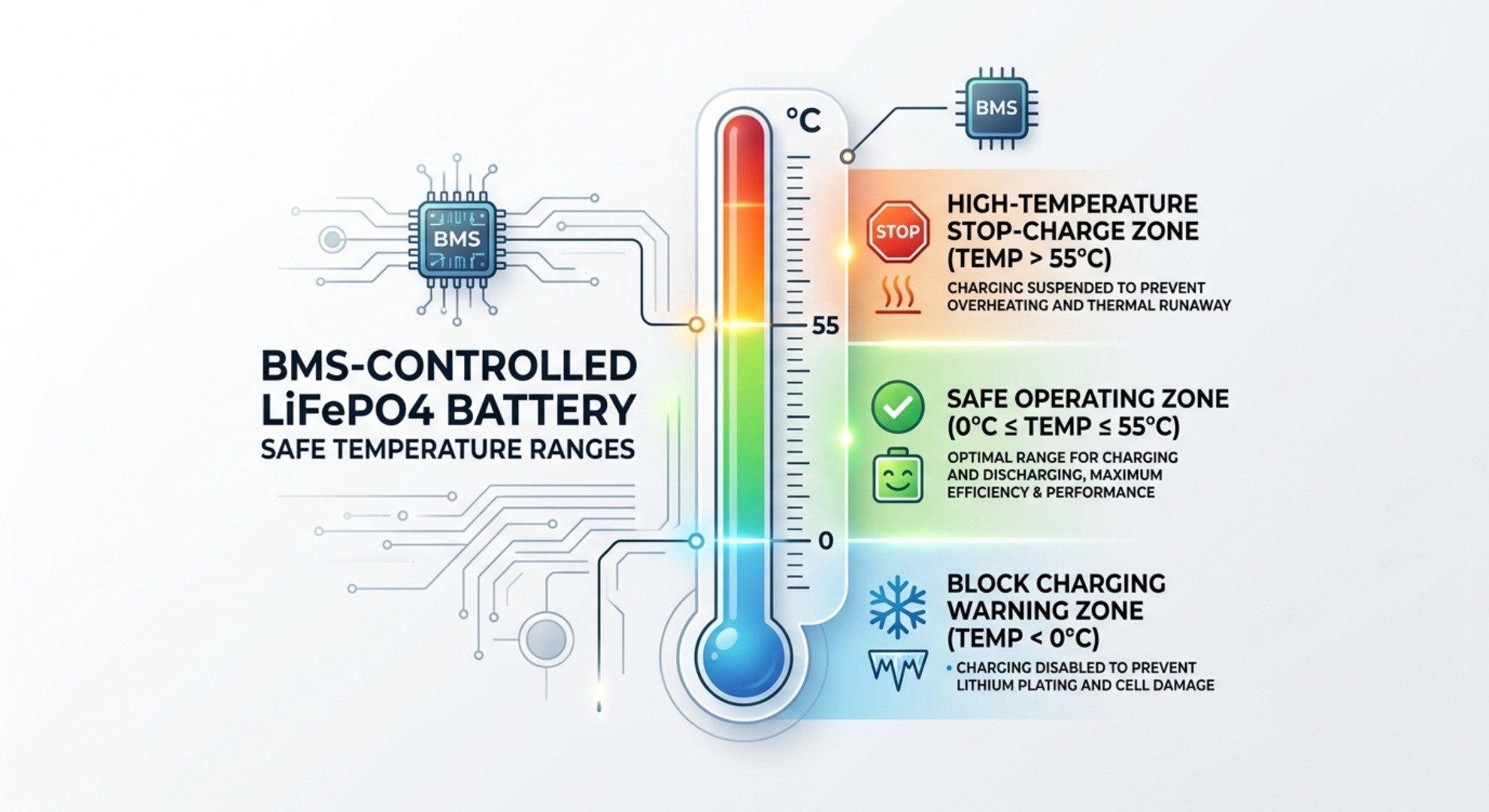

При работе при повышенных температурах окружающей среды (выше 55°C / 131°F) система BMS прекращает зарядку, чтобы подавить пути теплового выхода из-под контроля. Не менее важна защита от низкотемпературной зарядки. Попытка зарядить элементы LiFePO4 при температуре замерзания или ниже (0°C / 32°F) приводит к тому, что металлический литий откладывается непосредственно на графитовом аноде, а не интеркалируется в него. Этот процесс, называемый литиевым покрытием, создает микродендриты, которые могут разрушить сепаратор и вызвать внутренние короткие замыкания. Современная система BMS автоматически блокирует зарядный ток ниже точки замерзания, обеспечивая при этом нормальный выходной ток разряда. Полное объяснение стадий CC/CV, зарядного напряжения и температурных ограничений можно найти в нашем руководстве по безопасной зарядке аккумулятора LiFePO4 .

Некоторое промышленное оборудование BMS может запускать внешние нагревательные элементы или охлаждающие вентиляторы, подключенные к его управляющим выходам. Это оборудование с замкнутым контуром расширяет условия эксплуатации для автономных объектов, подверженных экстремальным климатическим колебаниям.

Оценка SOC и SOH: как BMS отслеживает состояние батареи

В отличие от свинцово-кислотных или никелевых химикатов, LiFePO4 имеет чрезвычайно пологую кривую разряда. Элемент поддерживает напряжение примерно от 3,20 до 3,25 В в течение 20–80% цикла разряда, что делает простые показания напряжения неэффективными для прогнозирования оставшейся емкости батареи.

Для обеспечения точного отслеживания статуса BMS сочетает в себе несколько алгоритмов:

1. Подсчет кулонов: отслеживает входящие и исходящие микроамперы с течением времени для расчета чистой передачи энергии.
2. Калибровка напряжения: Калибровка параметров нулевой точки (0% SOC при 2,50 В) и полной точки (100% SOC при 3,65 В) во время полных циклов зарядки-разрядки.
3. Отслеживание состояния здоровья (SOH): сравнивает текущую разрядную емкость с начальной номинальной емкостью для оценки старения клеток и оставшегося жизненного цикла.

Большинство систем LiFePO4 выходят из строя, когда измеренная SOH падает до 80 процентов от номинальной первоначальной емкости, часто после 6000 циклов зарядки в умеренных условиях эксплуатации. Более подробное объяснение количества циклов, факторов деградации и ожидаемого срока службы см. в нашем руководстве о том, сколько циклов могут обеспечить батареи LiFePO4 .

Протоколы связи BMS: CANbus, RS485, интеграция инвертора.

Современные автономные и привязанные к сети энергетические системы полагаются на замкнутую связь между аккумуляторным блоком и внешним оборудованием. Усовершенствованные контроллеры BMS включают в себя аппаратные интерфейсы, такие как CANbus, RS485 и Bluetooth, для передачи телеметрических данных в реальном времени.

Посредством связи с обратной связью BMS динамически сообщает подключенному солнечному зарядному устройству или гибридному инвертору точный максимально допустимый ток заряда на основе текущей температуры аккумулятора и напряжения элементов. Если ячейка приближается к своему верхнему пределу, BMS дает инвертору указание постепенно снижать зарядный ток, а не резко отключать его. Эта интеллектуальная координация оптимизирует пропускную способность системы, предотвращает ненужные отключения и продлевает общий срок службы аккумуляторной системы до 6000 циклов зарядки.

CANbus 2.0B обычно используется в коммерческом оборудовании для хранения энергии. RS485 Modbus‑RTU присутствует во многих бытовых аккумуляторных блоках низкой и средней стоимости. Bluetooth используется для считывания данных через локальное телефонное приложение и редко подключается напрямую к инверторам, подключенным к сети.

Распространенные неисправности BMS и их устранение

Сигнализация повышенного и пониженного напряжения

Сигналы тревоги срабатывают, когда отдельные ячейки пересекают запрограммированные пороговые значения напряжения. Немедленно прекратите зарядку при появлении предупреждений о повышенном напряжении. Остановите тяжелые нагрузки в случае пониженного напряжения. Сначала проверьте проводку и затяжку разъемов на ответвительных проводах последовательных ячеек.

Тяжелый клеточный дисбаланс

Большие разности напряжений между ячейками появляются после сотен циклов. Пассивная балансировка не может быстро устранить большой дисбаланс. Для аккумуляторов с широким разбросом напряжения элементов выполните полный медленный цикл зарядки. Постоянные большие разрывы указывают на одну деградировавшую клетку внутри пакета.

Неисправности датчика температуры

Поврежденная или ослабленная проводка термистора переводит BMS в безопасное резервное состояние, обычно блокируя зарядку. Осмотрите жгут проводов датчика и физическое крепление к шинам ячеек.

Этапы сброса и восстановления BMS

Многие зафиксированные неисправности требуют полного отключения питания. Отсоедините источник заряда и нагрузку, затем снимите клеммы основного аккумулятора на несколько минут. Переподключитесь и протестируйте. Некоторые недорогие BMS не поддерживают удаленный программный сброс.

Часто задаваемые вопросы

Является ли BMS обязательным для аккумуляторов LiFePO4?
Да. Последовательно соединенные литий-железо-фосфатные элементы не могут безопасно работать без схемы защиты BMS. Неконтролируемые серийные элементы подвергаются риску необратимого повреждения и угрозе безопасности.

Какое напряжение отсечки следует использовать для LiFePO4?
Стандартные ограничения на аккумуляторы составляют максимальное напряжение зарядки 3,65 В и минимальное напряжение разряда 2,50 В. Некоторые установщики устанавливают слегка консервативные рабочие диапазоны для увеличения срока службы.

Что мне следует выбрать: пассивную балансировку или активную балансировку?
Пассивная балансировка хорошо работает для небольших аккумуляторов для автофургонов, морских судов и домашних аккумуляторов. Активная балансировка имеет практический смысл для крупных стационарных систем хранения мощностью в несколько киловатт-часов.

Могу ли я заряжать LiFePO4 при температуре ниже нуля по Цельсию?
Не заряжайте при температуре 0°C или ниже. BMS блокирует зарядку, чтобы избежать литиевого покрытия. Обычно допускается разгрузка при температуре ниже нуля.

Как долго длится сама BMS?
Электронное оборудование BMS обычно живет дольше аккумуляторных батарей в обычных условиях. Влажность, конденсация и высокая температура ускоряют деградацию печатной платы.

Заключительные замечания

Аппаратное обеспечение BMS определяет, насколько безопасно и насколько полно вы можете использовать емкость аккумулятора LiFePO4. Защита, балансировка ячеек, термоотключение, расчет SOC-SOH и связь с внешними устройствами — все это находится в одном электронном блоке. Соответствие набора функций BMS конкретному применению батареи позволяет избежать неожиданных эксплуатационных ограничений при установке на местах.
