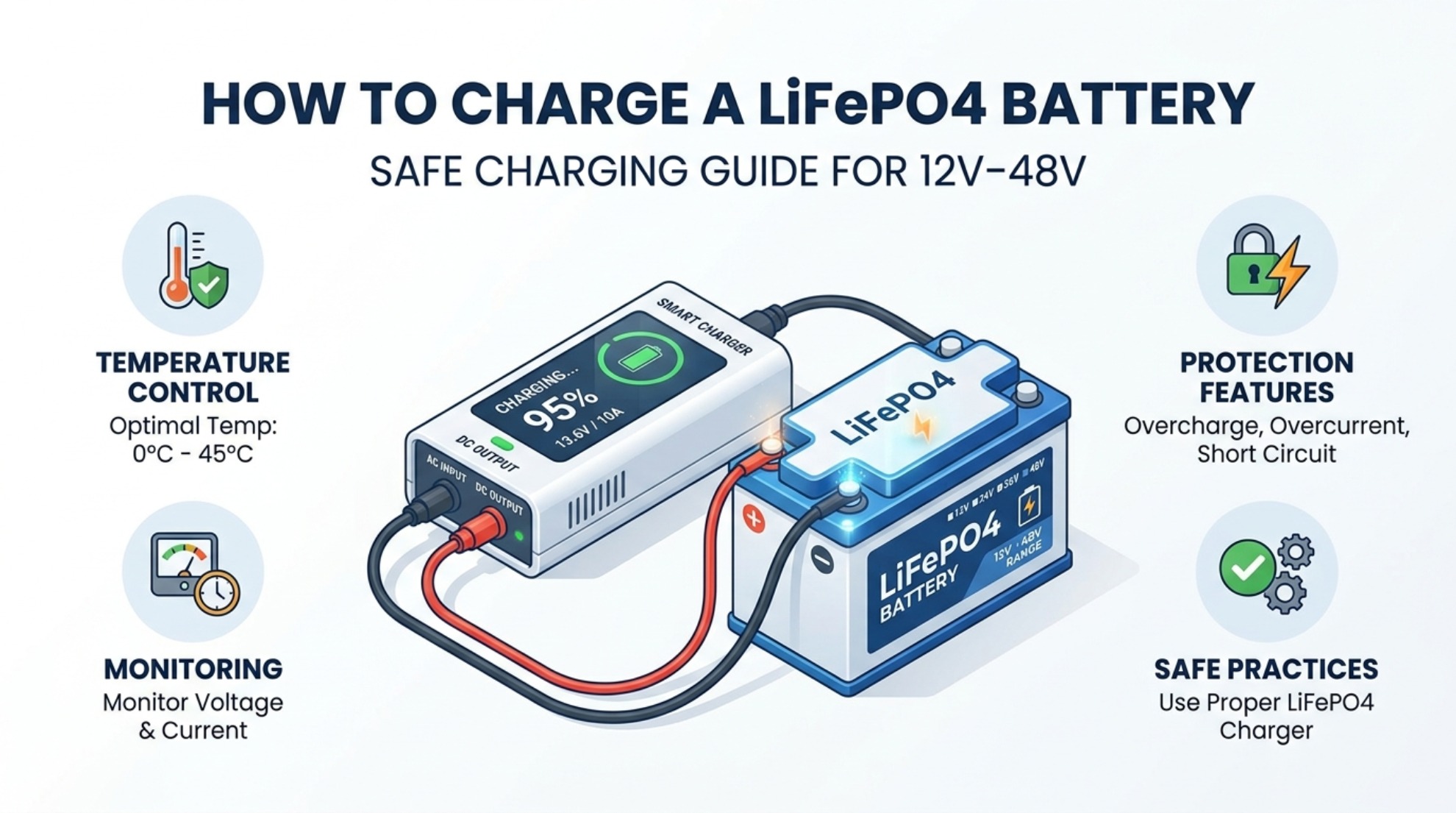

Как зарядить аккумулятор LiFePO4: руководство по безопасной зарядке для напряжения 12–48 В

Правильное пополнение энергии в литий-железо-фосфатных элементах требует понимания точных порогов напряжения, температурных параметров и профилей контроллера. Переход от традиционной свинцово-кислотной химии к химии литий-железо-фосфата дает значительные преимущества в плане срока службы, термической стабильности и плотности энергии. Освоение методов зарядки литий-железо-фосфатных аккумуляторов обеспечивает максимальную эффективность, предотвращает преждевременную потерю емкости и гарантирует эксплуатационную безопасность солнечных, автодомовых, морских и автономных энергосистем. Многие любители и сборщики систем сталкиваются с проблемами, которых можно избежать, просто повторно используя настройки старого свинцово-кислотного зарядного устройства без регулировки, что может медленно снижать производительность LiFePO4 в течение нескольких месяцев использования.

Алгоритм зарядки LiFePO4: объяснение этапов CC/CV

Стадии постоянного тока (CC) и постоянного напряжения (CV)

В отличие от устаревших батарей глубокого цикла, которые требуют сложных многоэтапных процедур наращивания, поглощения, плавания и выравнивания, литий-железо-фосфатные элементы основаны на упрощенном двухэтапном протоколе. Основной алгоритм зарядки LiFePO4 состоит исключительно из постоянного тока (CC), за которым следует постоянное напряжение (CV). На этапе стабилизации тока источник питания подает равномерную силу тока, в то время как напряжение постепенно растет, пока не достигнет целевого порога поглощения. Эта начальная фаза накопления эффективно восстанавливает примерно 80–90 % общей емкости аккумулятора.

На последующем этапе стабилизации напряжения источник питания удерживает целевое заданное значение постоянным, в то время как принимаемый ток естественным образом снижается. В соответствии с этим протоколом постоянного тока и постоянного напряжения зарядка завершается, когда ток падает примерно до 0,03–0,05 °С. После достижения порога прекращения заряда ток должен прекратиться или упасть до безопасного уровня ожидания, чтобы избежать постоянного химического воздействия на внутреннюю катодную подложку. Имейте в виду, что многие дешевые универсальные источники питания не снижают ток автоматически, поэтому их никогда не следует использовать для автоматической зарядки LiFePO4.

Поглощение LiFePO4 и плавающее напряжение для 12 В, 24 В, 48 В

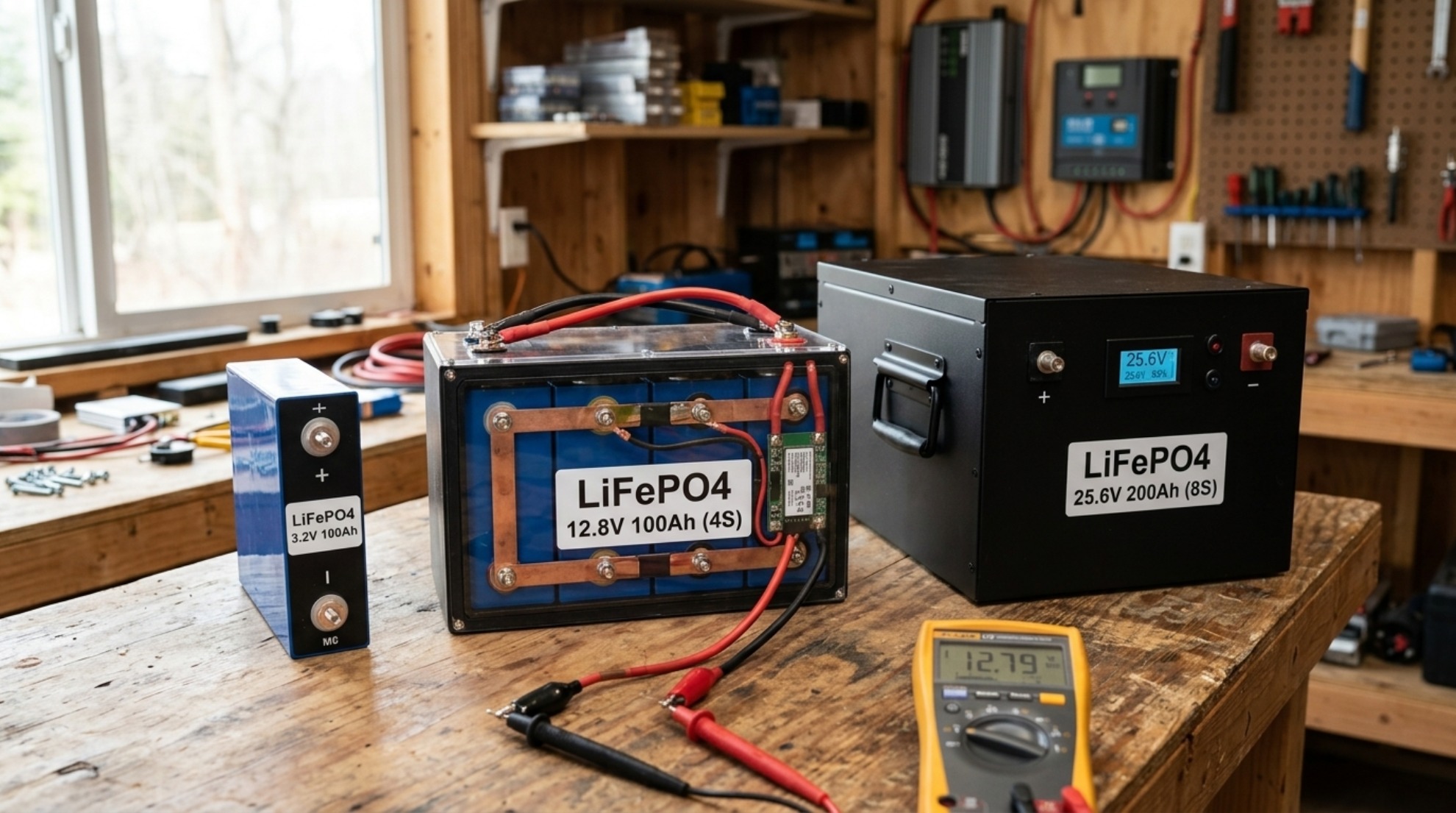

Установка правильного зарядного напряжения предотвращает опасные ситуации перенапряжения, обеспечивая при этом 100% уровень заряда. Отдельные призматические или цилиндрические элементы имеют номинальное напряжение 3,2 В и верхний предел заряда 3,65 В. Для выбора правильного зарядного напряжения LiFePO4 12 В (4 элемента последовательно) необходимо установить предел поглощения в диапазоне от 14,2 В до 14,6 В. Для более крупных конфигураций с несколькими ячейками эти цели масштабируются пропорционально, чтобы сбалансировать потребляемую энергию и долговечность ячеек. Реальные условия окружающей среды могут изменить показания, поэтому всегда проверяйте напряжение с помощью калиброванного мультиметра, а не доверяйте только показаниям экрана зарядного устройства.

В отличие от свинцово-кислотных аккумуляторов, литиевые батареи имеют чрезвычайно низкую скорость саморазряда (от ~ 1% до 3% в месяц). Следовательно, агрессивные настройки плавающего напряжения не требуются и не рекомендуются. Поддержание плавающего уровня между 13,4 В и 13,6 В (для систем на 12 В) позволяет зарядному устройству напрямую питать активные нагрузки постоянного тока, не подвергая внутренние химические процессы элемента непрерывному паразитному заряду. Если у вас нет постоянно подключенных нагрузок, вы даже можете полностью отключить плавающий режим после достижения полной зарядки, чтобы продлить срок службы батареи.

Безопасная зарядка LiFePO4: скорость C, ограничения по напряжению и температуре

Рекомендуемый ток заряда (C-Rate) для аккумуляторов LiFePO4

Выбор подходящей силы тока сохраняет внутреннее сопротивление элемента и предотвращает чрезмерное тепловыделение во время передачи энергии. Стандартный рекомендуемый показатель C для литий-железо-фосфата составляет от 0,2C до 0,5C. Например, зарядка аккумулятора емкостью 100 Ач при 0,2C соответствует зарядному току 20 А, при этом полная зарядка занимает примерно 5 часов, тогда как при токе 0,5 C обеспечивается ток 50 А за 2-часовой цикл зарядки. Хотя многие элементы промышленного класса допускают ток до 1C (100 А для аккумулятора емкостью 100 Ач), непрерывная сверхбыстрая зарядка ускоряет деградацию электродов и сокращает совокупный срок службы.

Для большинства автономных приложений, автодомов и морского отдыха соблюдение температуры 0,2C-0,3C обеспечит наилучшее долгосрочное количество циклов. Если ваше солнечное или зарядное оборудование выдает более высокий ток, чем позволяет спецификация вашей батареи, вам необходимо настроить ограничение тока внутри контроллера заряда, а не позволять батарее потреблять неограниченное количество ампер.

LiFePO4 Защита и ограничения при низкотемпературной зарядке

Зарядка литиевых элементов при температуре ниже нуля представляет собой самую большую угрозу для здоровья батареи. Попытка подать ток в элементы при температуре ниже 0°C (32°F) приводит к необратимому повреждению литиевого покрытия в холодную погоду, когда ионы лития собираются на поверхности графитового анода в виде металлического лития, а не проникают в структуру. Это скопление металлов увеличивает внутреннее сопротивление и создает риск короткого замыкания.

Современные установки полагаются на встроенные аппаратные датчики для обеспечения отключения защиты заряда при низких температурах. При работе в холодных условиях активные грелки с питанием от внешних источников зарядки или изолированные аккумуляторные блоки должны поднять внутреннюю температуру элементов выше 0°C (32°F), прежде чем контроллер инициирует протекание тока. Обратите внимание, что температура внешнего воздуха не равна внутренней температуре ячейки; Толстые аккумуляторные корпуса могут сохранять холод в течение нескольких часов даже после того, как температура окружающей среды поднимется выше нуля.

Лучшие способы зарядки аккумулятора LiFePO4: солнечная батарея, переменный ток и генератор переменного тока

Зарядка LiFePO4 с помощью солнечных батарей через контроллер MPPT

Солнечная энергия представляет собой один из наиболее эффективных и чистых методов обслуживания автономных аккумуляторных батарей. Использование усовершенствованного регулятора отслеживания точки максимальной мощности со специальным литиевым профилем контроллера заряда солнечной энергии MPPT обеспечивает максимальный сбор солнечной энергии при соблюдении строгих границ напряжения. Контроллеры должны быть запрограммированы с использованием пользовательских параметров заряда (поглощение 14,4 В, плавающее напряжение 13,5 В и нулевое напряжение выравнивания). В режимах выравнивания, предназначенных для свинцово-кислотной десульфатации, применяются скачки высокого напряжения (часто превышающие 15,5 В), которые вызывают немедленное защитное отключение или необратимое повреждение батареи.

При выборе размера солнечных батарей избегайте чрезмерного использования панелей, превышающего допустимый ток заряда вашей батареи. Слишком большая солнечная мощность приведет к чрезмерному току в аккумуляторе ярким солнечным утром, вызывая нагрузку на элементы и электронику BMS. Всегда дважды проверяйте версию прошивки MPPT; более старая прошивка контроллера может иметь неполную поддержку профиля LiFePO4. Один автономный поселенец сообщил о случайных событиях отключения BMS, и после нескольких часов отладки обнаружил, что его старая прошивка MPPT все еще применяет свинцово-кислотные импульсы выравнивания даже после выбора литиевой предустановки.

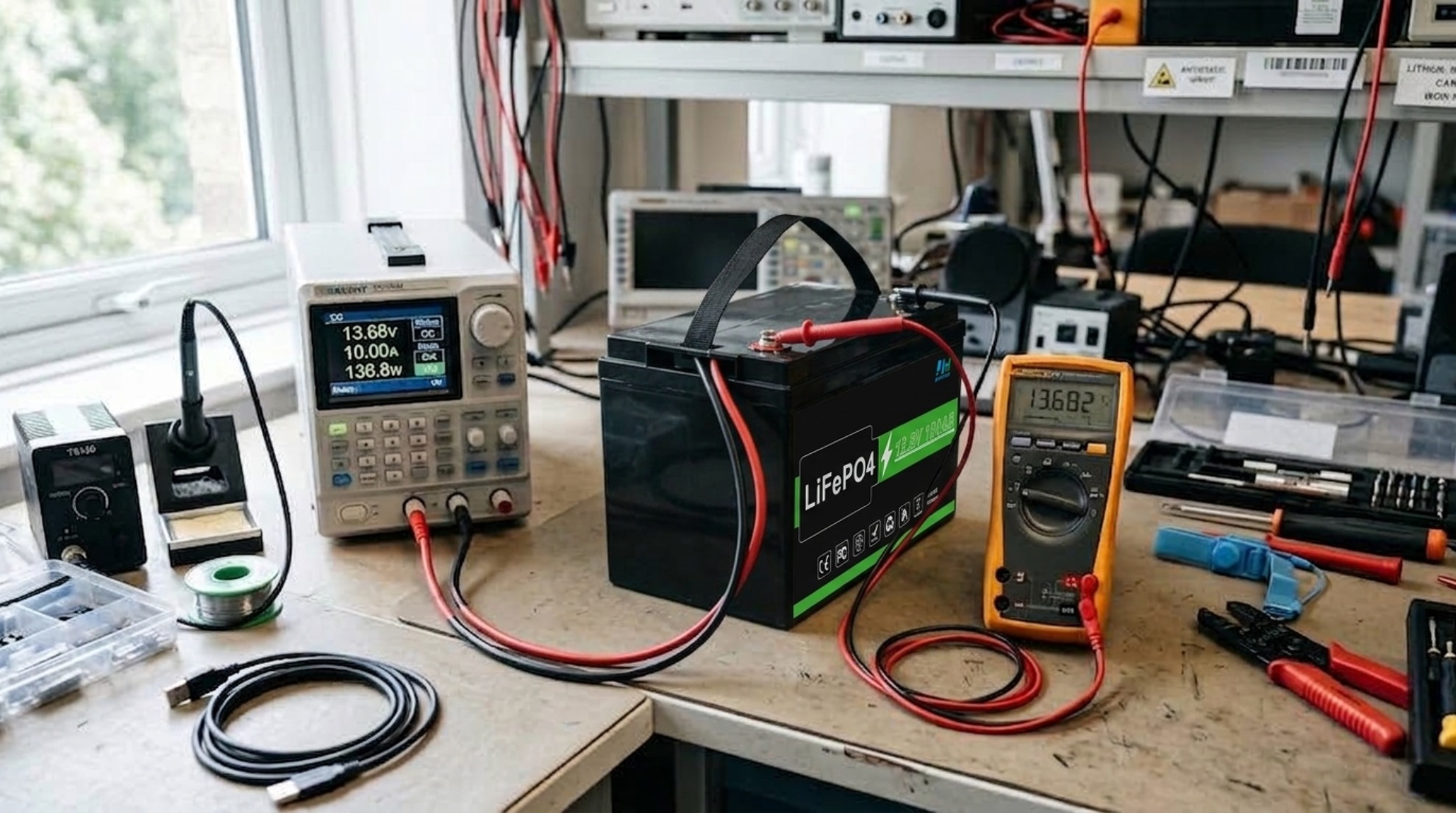

Зарядка LiFePO4 с помощью берегового источника переменного тока и настольных зарядных устройств

Для подключения к сети или использования бортового генератора требуется специальное многоступенчатое зарядное устройство переменного тока. Использование специального интеллектуального зарядного устройства для литиевых батарей переменного тока гарантирует, что зарядное устройство перейдет в режим постоянного напряжения при точно заданном заданном значении и отключит подачу тока после завершения поглощения. Стандартные свинцово-кислотные зарядные устройства переменного тока часто имеют этапы непрерывной зарядки или процедуры автоматического выравнивания, которые со временем ухудшают химический состав литиевых батарей.

Зарядка от генератора добавляет еще один уровень внимания: нестабильные скачки напряжения генератора могут повредить зарядные устройства, поэтому добавление простого устройства защиты от перенапряжения является целесообразным обновлением для удаленных мест. При стендовых испытаниях в мастерских всегда храните аккумуляторы на негорючих поверхностях и никогда не оставляйте их заряжаться на ночь без присмотра с помощью неизвестных подержанных аккумуляторов.

Зарядка LiFePO4 от генератора переменного тока с помощью зарядных устройств постоянного тока

Настоятельно не рекомендуется напрямую подключать литиевую батарею к генератору автомобильного двигателя. Поскольку литий-железо-фосфатные элементы имеют чрезвычайно низкий внутренний импеданс, они постоянно потребляют максимальный ток от генератора, что приводит к серьезному перегреву генератора, перегоранию статора и неправильному регулированию напряжения. Установка изолированного зарядного устройства постоянного тока для зарядки генератора регулирует входную силу тока, повышает низкое напряжение генератора до точного порога зарядки лития и предотвращает разрядку стартерной батареи во время простоя двигателя.

Многие строители автодомов упускают из виду контроль температуры генератора. Если вы выполняете интенсивную зарядку на холостом ходу в течение длительного времени, убедитесь, что система охлаждения вашего автомобиля работает правильно. Изолированные блоки постоянного и постоянного тока предпочтительнее неизолированных моделей для снижения шума контура заземления, характерного для смешанных электрических систем транспортных средств.

LiFePO4 BMS: защита и лучшие практики долгосрочного хранения

Балансировка ячеек BMS и защита от перезаряда

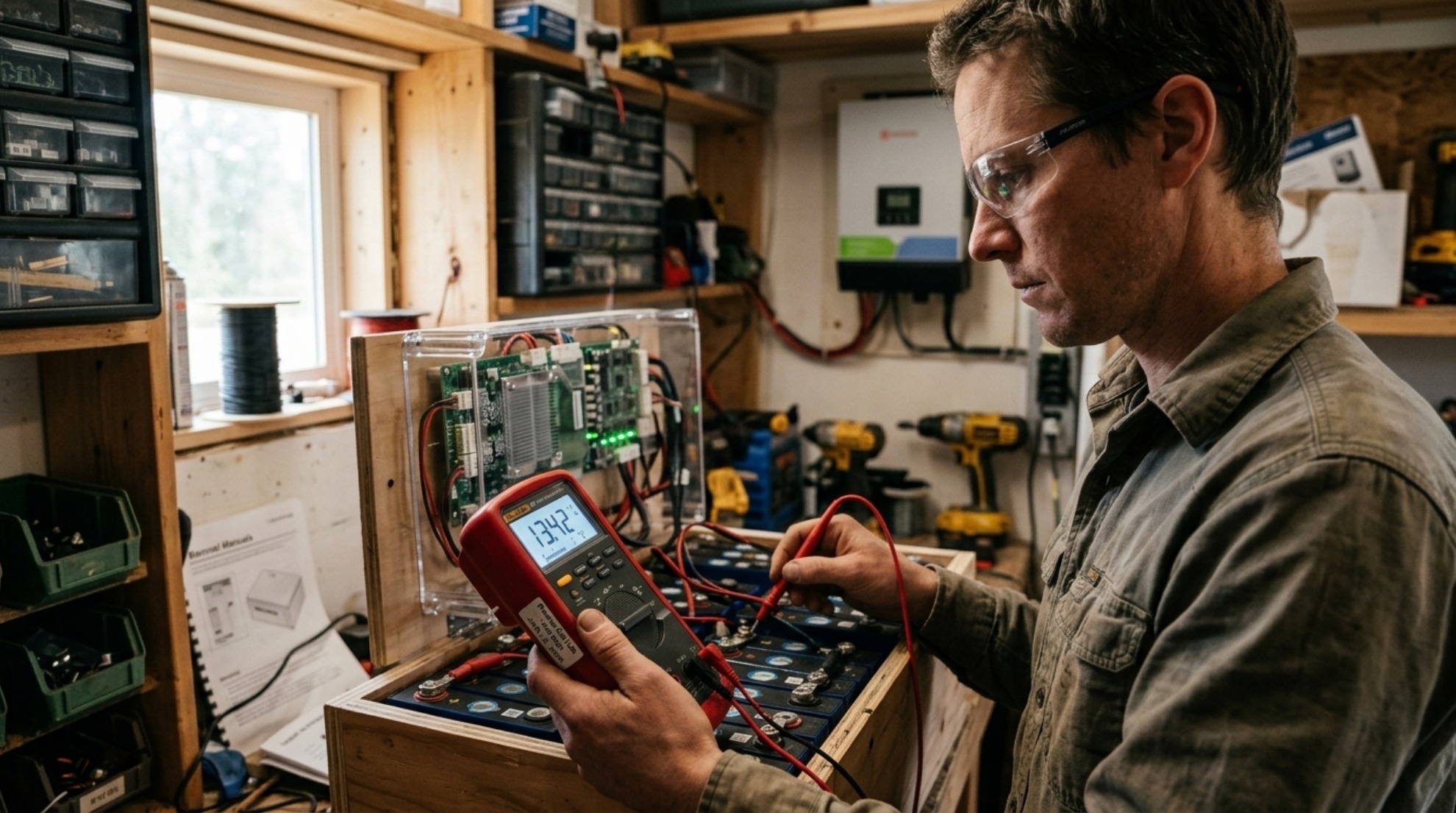

В каждом высокопроизводительном литиевом блоке используется электронная схема управления, выполняющая функции главного защитного диспетчера. Встроенная система управления батареями контролирует напряжение отдельных последовательных ячеек, силу тока и температуру модулей. Если напряжение в каком-либо отдельном элементе превышает 3,65 В, система управления аккумулятором мгновенно отключает цепь зарядки, чтобы предотвратить перегрев.

Поддержание высокой полезной емкости в течение сотен циклов требует эффективной балансировки ячеек. Стандартные пассивно-активные механизмы балансировки ячеек отводят избыточную энергию от отдельных ячеек с более высоким напряжением во время заключительной фазы постоянного напряжения (выше 3,45 В на ячейку), приводя все последовательные ячейки в уравновешенное состояние заряда. Пассивная балансировка достаточна для большинства систем развлекательного уровня, тогда как активная балансировка рекомендуется для крупномасштабных автономных установок, где максимальное сохранение емкости аккумулятора имеет решающее значение. Никогда не используйте блок LiFePO4 без соответствующего BMS с надлежащими характеристиками.

Лучшее состояние заряда (SOC) для зимнего хранения LiFePO4

Подготовка литиевых батарей к сезонному хранению или длительным периодам простоя требует особого обращения по сравнению со свинцово-кислотными батареями. Поддержание 100% полной зарядки в течение нескольких месяцев хранения подвергает катодные материалы ненужной нагрузке, ускоряя потерю емкости. Оптимальный уровень заряда LiFePO4 при длительном хранении составляет от 50% до 60% (приблизительно 13,2 В для системы 12 В) в сухой среде с контролируемой температурой. Отключите все паразитные нагрузки (например, мониторы батареи или датчики режима ожидания) и выполняйте периодическую проверку каждые 3–6 месяцев, чтобы убедиться, что напряжение элемента остается значительно выше уровня глубокого разряда.

В идеале температура хранения должна находиться в пределах 10–25°C. Не оставляйте рюкзаки в неотапливаемых навесах или отсеках транспортных средств, подверженных воздействию сильной летней жары или сильного зимнего мороза. Если вы измеряете, что напряжение элемента во время хранения становится слишком низким, выполните частичную перезарядку до уровня SOC 50–60 %; не выполняйте полную дозаправку, если только вы не собираетесь снова ввести систему в активную эксплуатацию.

Распространенные ошибки при зарядке и практические советы по устранению неполадок

Даже при правильном оборудовании ошибки пользователя остаются одной из основных причин сокращения срока службы LiFePO4. Ниже приведены реальные проблемы, о которых часто сообщают строители и системные операторы.

Одной из очень распространенных ошибок является повторное использование профилей свинцово-кислотного зарядного устройства без отключения выравнивания. Импульсы выравнивания создают высокое напряжение, которое может вызвать повторные отключения BMS и со временем нанести вред здоровью клеток. Еще одна частая проблема — несоответствие сечения проводов: слишком тонкие кабели создают падение напряжения, из-за чего зарядное устройство показывает напряжение батареи ниже фактического напряжения элемента, что приводит к неполной зарядке или ложным показаниям полной зарядки. Всегда выбирайте размер проводки, соответствующий максимальному зарядному току, и старайтесь, чтобы длина кабеля была как можно короче. Один любитель солнечной энергии установил провод 14 калибра на зарядный ток 45 А; большое падение напряжения означало, что батарея никогда не достигала полного заряда, несмотря на то, что зарядное устройство показывало выходное напряжение 14,4 В.

Если ваша батарея никогда не заряжается полностью, сначала проверьте падение напряжения на толстых проводах, проверьте настройки профиля контроллера заряда и убедитесь, что BMS не временно ограничивает ток из-за высокой или низкой температуры. Если BMS продолжает отключать зарядку, проверьте напряжение отдельных ячеек; Большие разности напряжений между ячейками означают, что балансировка требует больше времени или возможности балансировки BMS могут оказаться недостаточными для вашего блока.

Если вы видите, что емкость быстро падает всего лишь после десятков циклов, просмотрите свои исторические привычки зарядки: повторяющаяся быстрая зарядка 1C, зарядка при температуре ниже нуля или регулярная глубокая разрядка ниже уровня, установленного производителем, являются типичными основными причинами. При поиске и устранении неисправностей всегда начинайте с измерения напряжения мультиметром, прежде чем заменять дорогостоящие компоненты.
