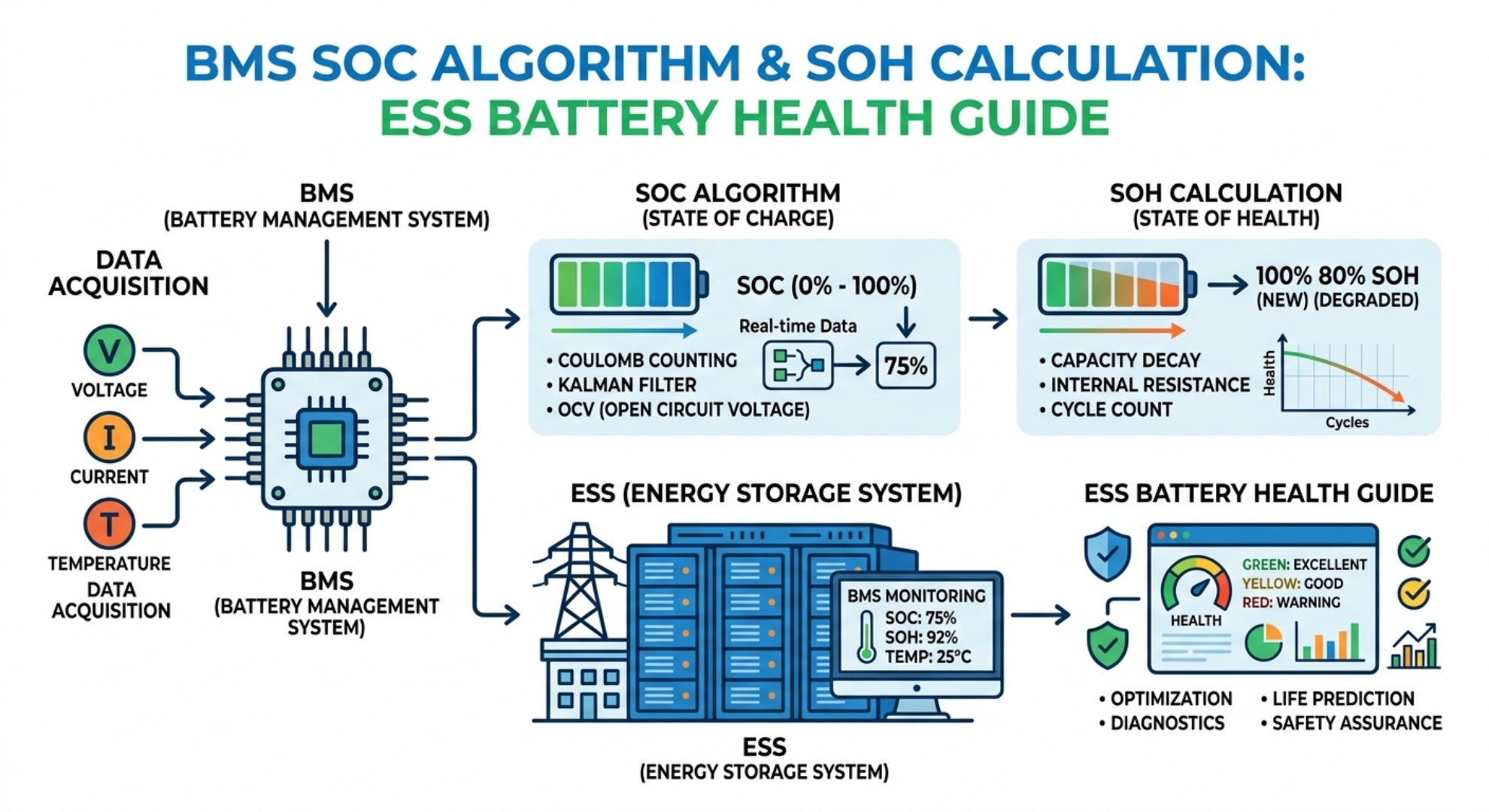

Алгоритм BMS SOC и расчет SOH: Руководство по состоянию батареи ESS

Поддержание работоспособности батареи системы хранения энергии требует постоянного измерения тока, напряжения и температуры во время рабочих циклов. Точное отслеживание состояния предотвращает перезарядку, снижает опасность перегрева и продлевает срок службы аккумулятора в соответствии со стандартами, поддерживаемыми Программой хранения энергии Министерства энергетики США. Точные показания SOC и SOH служат основной исходной информацией для эксплуатации в полевых условиях, ручного устранения неполадок и планирования диспетчеризации на уровне объекта для развертывания стационарных накопителей энергии.

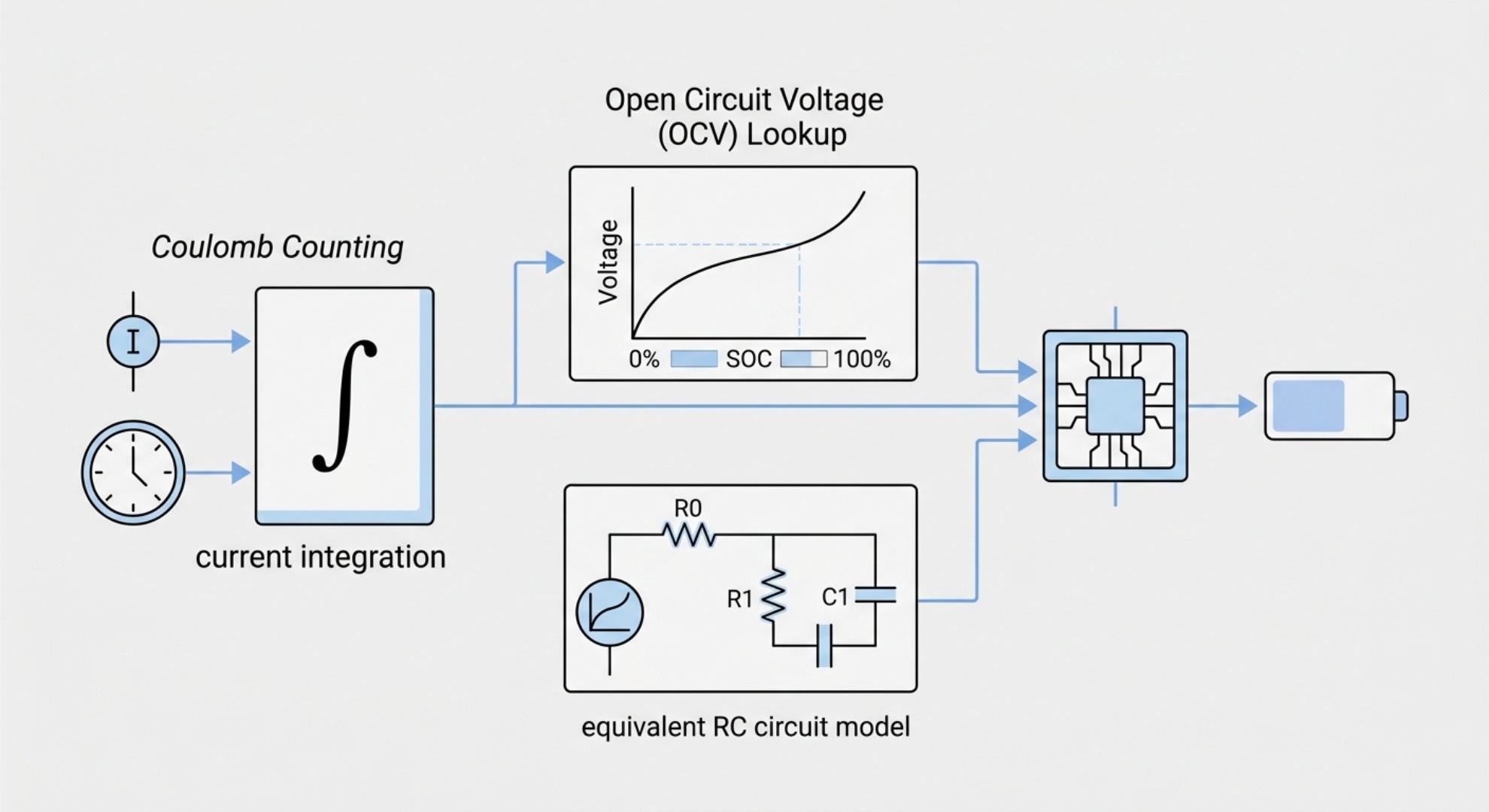

Оценка SOC батареи: кулоновый подсчет, методы OCV и EKF

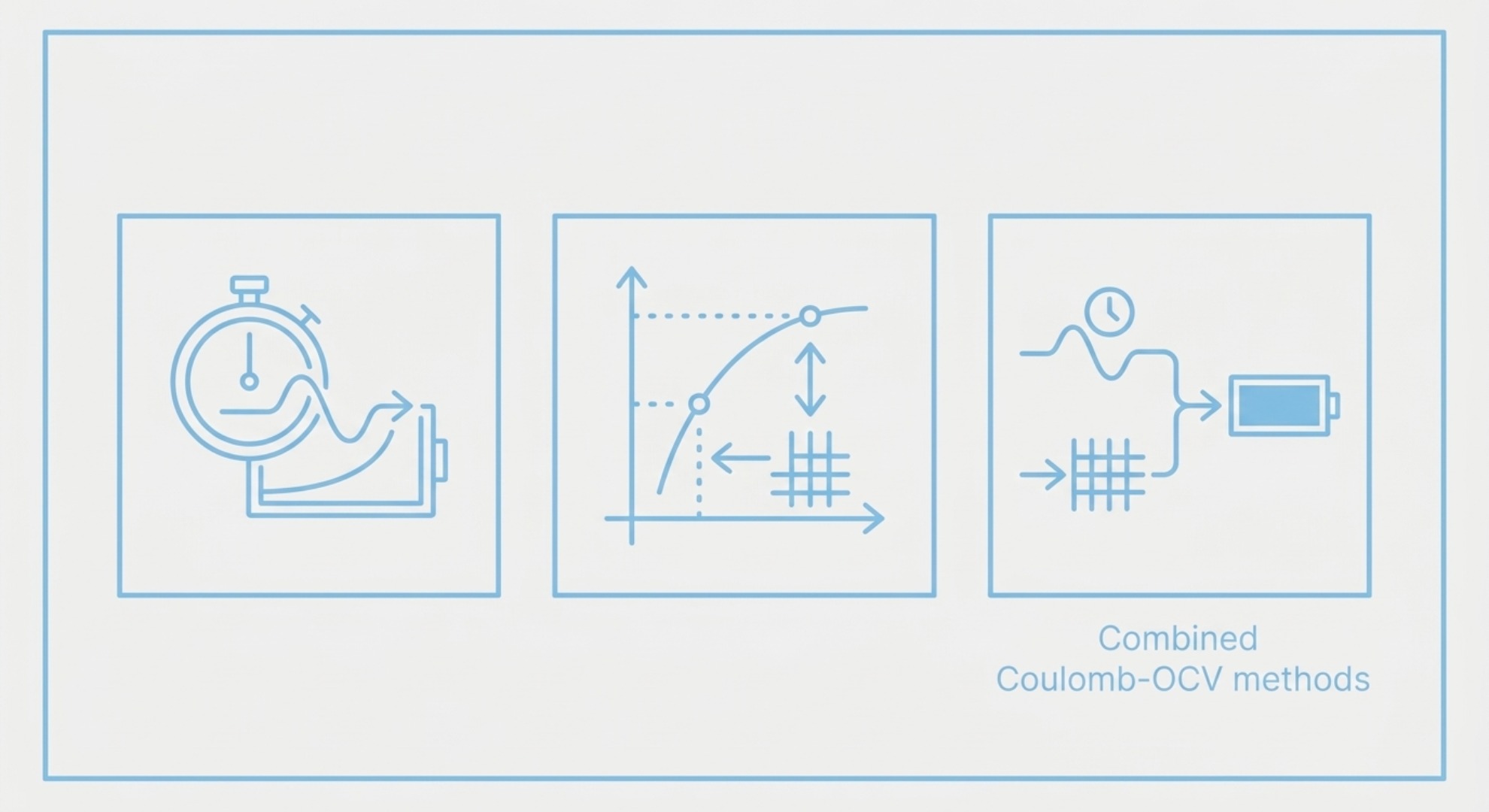

Кулоновый подсчет и повторная калибровка OCV для LFP SOC

Высокая точность подсчета кулонов зависит от интегрирования измеренного тока с интервалом выборки менее секунды. Поскольку смещения датчика со временем вызывают численный дрейф, контроллер сбрасывает накопленные значения заряда, используя кривую OCV напряжения разомкнутой цепи, когда система достигает полного электрохимического равновесия. Эта повторная калибровка в состоянии покоя имеет решающее значение для оценки SOC фосфата лития и железа, где плоская кривая напряжения между 20% и 80% заряда не позволяет рассчитывать состояние только на основе рабочего напряжения. Стандарты исследований, задокументированные в IEEE Xplore, демонстрируют, что сочетание текущей интеграции с неактивными справочными таблицами обеспечивает стабильную основу для систем управления батареями. Регулярная калибровка смещения датчика тока во время технического обслуживания может уменьшить долговременный дрейф и снизить частоту, необходимую для полной повторной калибровки в состоянии покоя.

Расширенный фильтр Калмана и модель эквивалентной схемы

Когда периоды рабочего отдыха нечасты, расширенная процедура работы батареи с фильтром Калмана непрерывно оценивает внутренние состояния. Алгоритм основан на представлении BMS эквивалентной модели схемы, сочетающем объемное внутреннее сопротивление с параллельными парами резистор-конденсатор, для расчета динамических задержек поляризации и диффузии. Вычисляя разницу между прогнозируемым напряжением ячейки и фактическим измеренным напряжением, фильтр корректирует векторы внутреннего состояния на каждом временном шаге. Эта обратная связь в реальном времени повышает точность оценки состояния заряда при резких скачках нагрузки и изменениях температуры окружающей среды. Полевые специалисты должны настроить параметры модели на основе данных реальных образцов клеток; значения общей модели схемы часто приводят к заметному отклонению оценок для устаревших аккумуляторных блоков.

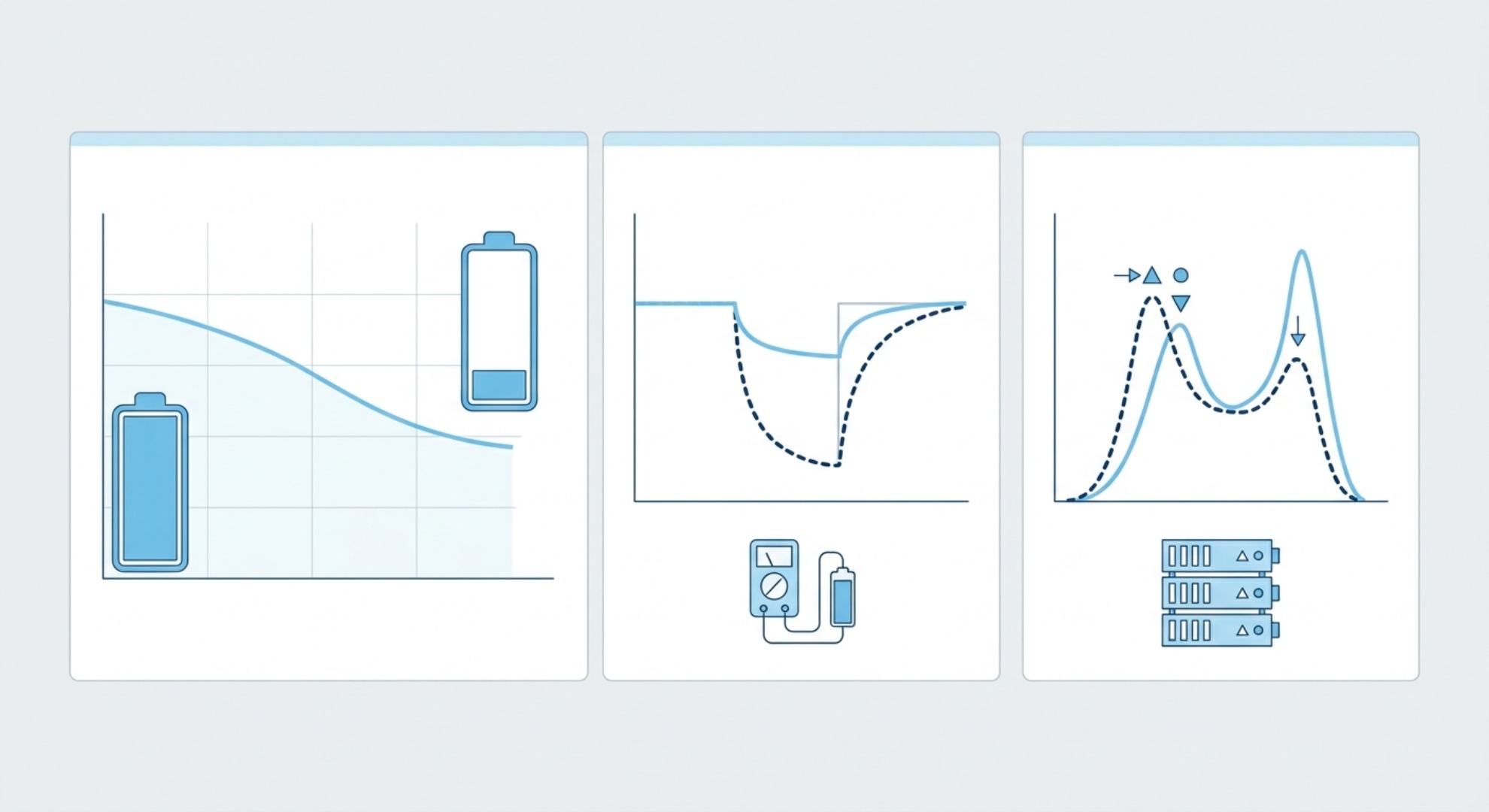

Расчет SOH батареи: снижение емкости, диагностика DCIR и ICA

Затухание мощности и измерение DCIR для расчета SOH

Для определения общей деградации аккумулятора необходимо измерить потерю полезной емкости и рост внутреннего импеданса. Стандартный расчет состояния аккумулятора сравнивает текущий максимальный полезный заряд с исходными заводскими номиналами, выражая состояние в процентах от оставшегося заряда. Помимо падения мощности, контроллеры оценивают измерение внутреннего сопротивления DCIR, измеряя мгновенное падение напряжения, вызванное сильноточными импульсами. Ввод этих значений динамического отклика напряжения и тока в систему моделирования деградации батареи изолирует временные сдвиги теплового импеданса от постоянного повреждения структурных элементов. Большинство операторов стационарных хранилищ используют 80 процентов оставшейся емкости в качестве практического порога прекращения обслуживания для принятия решений о капитальном ремонте упаковки или замене модулей.

ICA и DVA: неинвазивная диагностика старения аккумуляторов

Усовершенствованное программное обеспечение обнаруживает внутренние химические изменения посредством анализа приращения емкости ICA, который вычисляет дифференциальную емкость относительно ступеней приращения напряжения. Пиковые сдвиги в профилях дифференциальной емкости позволяют выявить деградацию электродов и потерю активного материала без разрушающих испытаний. В дополнение к этому, анализ дифференциального напряжения DVA оценивает дифференциальное напряжение относительно изменений мощности установки, чтобы количественно оценить циклические потери запасов лития. Прикладные исследования Национальной лаборатории возобновляемых источников энергии подтверждают, что эти неразрушающие методы выявляют механизмы старения аккумуляторов на ранней стадии, позволяя проводить упреждающую балансировку ячеек до того, как произойдет несоответствие модулей. Инженеры сравнивают измеренные кривые ICA-DVA с заводскими базовыми кривыми, чтобы отделить нормальный рабочий дрейф от риска ускорения отказа элемента.

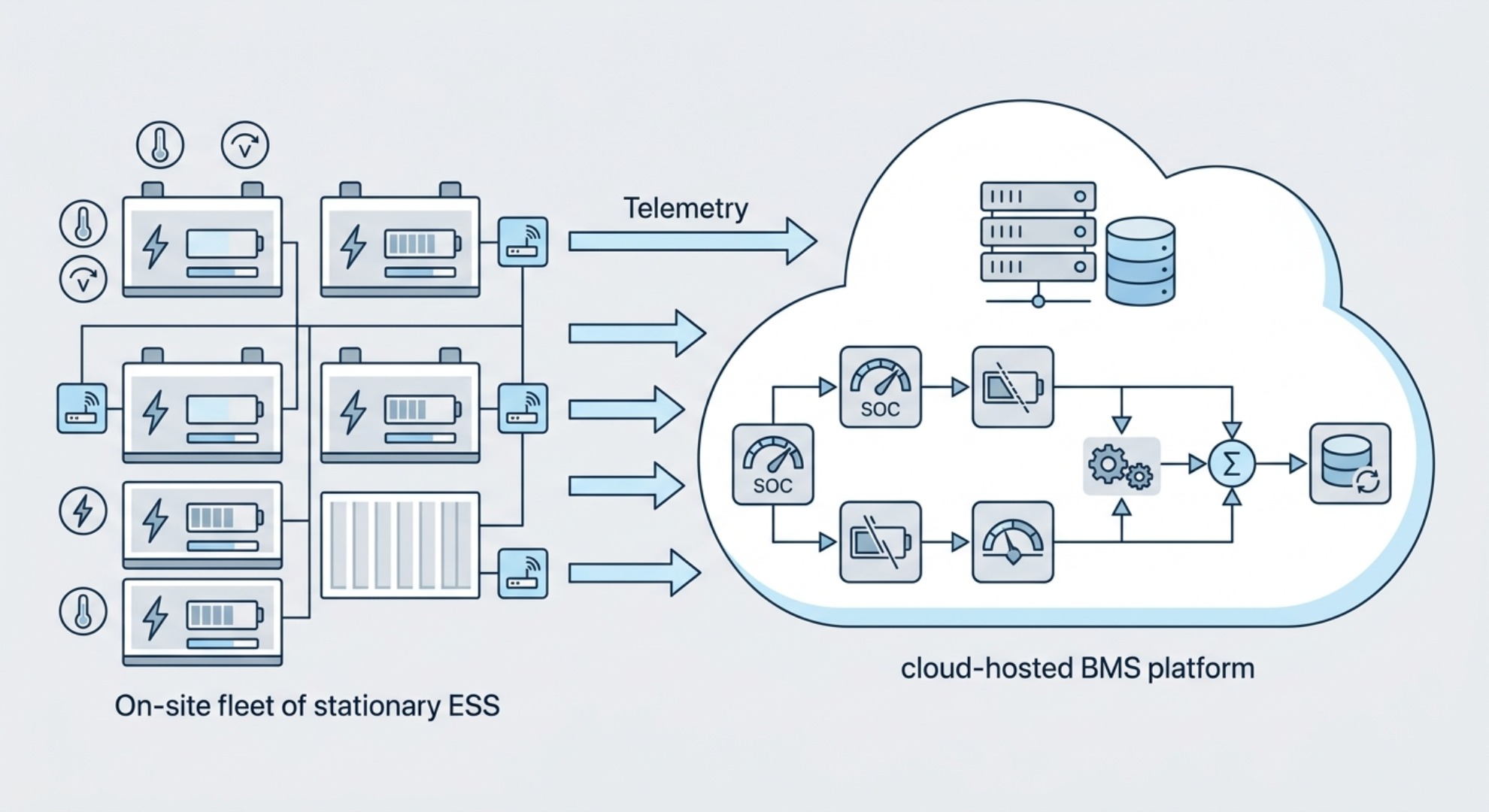

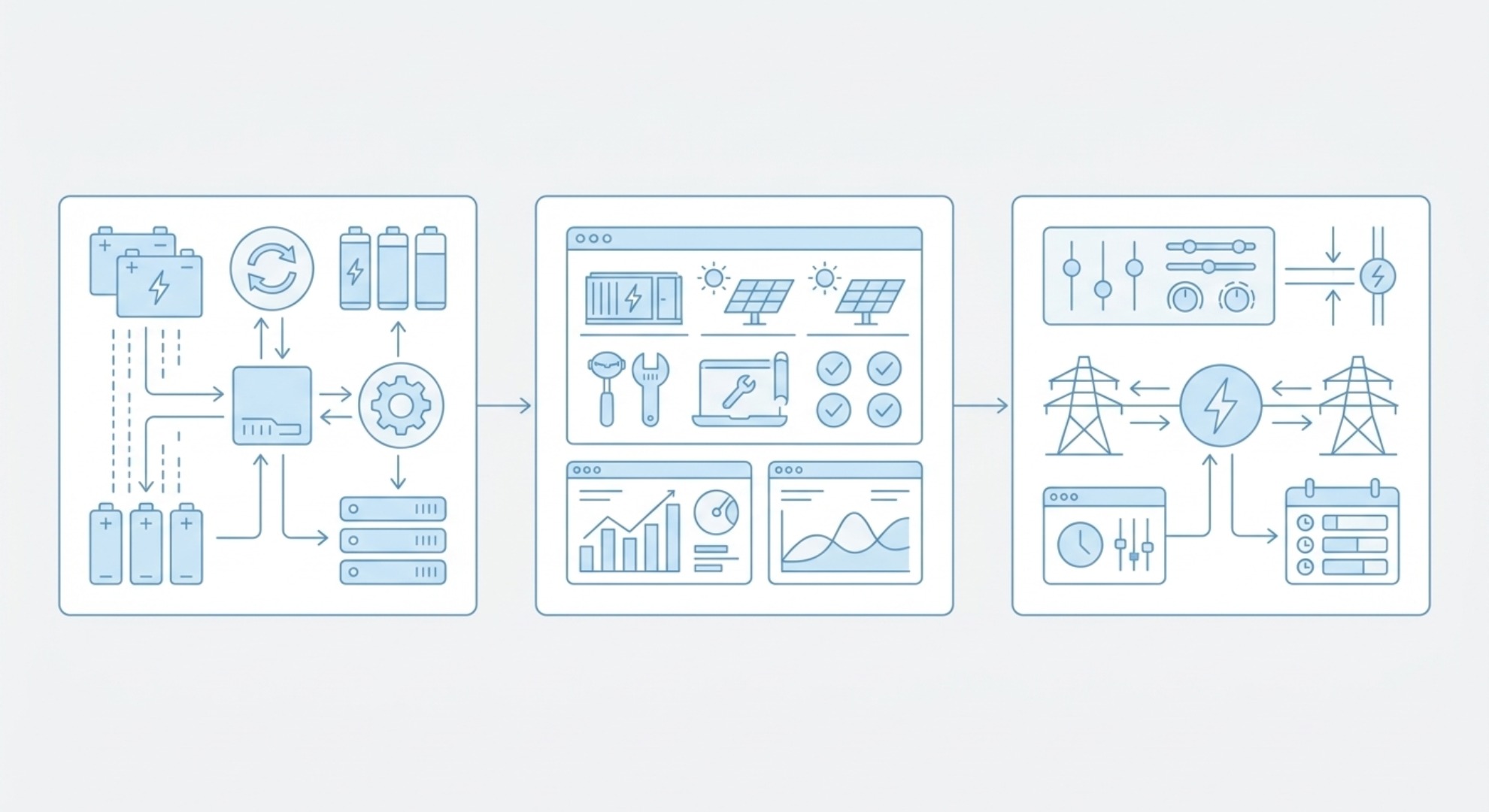

Совместная оценка SOC-SOH: облачная BMS и оперативная аналитика автопарка

Поскольку старение батареи снижает общую доступную емкость, использование нескорректированной номинальной емкости в алгоритмах определения состояния заряда со временем приводит к систематическим ошибкам вычислений. Внедрение совместной оценки SOC SOH гарантирует, что контроллер обновляет базовые показатели полной мощности при каждом изменении показателей работоспособности. Современные установки передают эту оперативную телеметрию в облачную систему управления батареями. Инженеры на объекте используют агрегированные данные о тенденциях старения всего парка техники для корректировки графиков ручной диспетчеризации и установки эксплуатационных ограничений, которые замедляют деградацию ячеек. Все корректировки выполняются посредством конфигурации на основе правил и настройки рабочих параметров, а не результатов самообучающейся модели.
