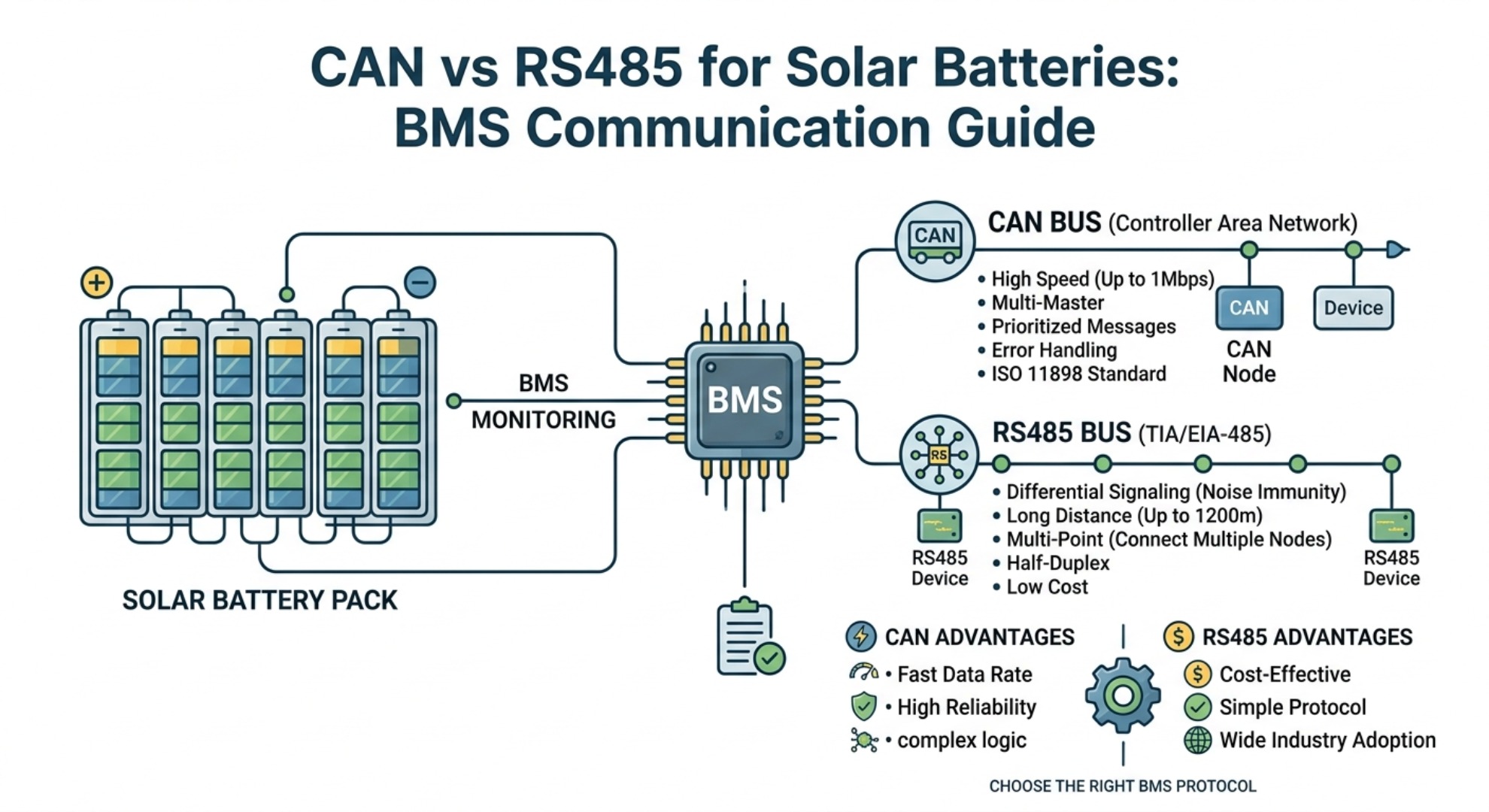

CAN против RS485 для солнечных батарей: Руководство по коммуникации BMS

В современных установках хранения энергии установление надежного обмена данными между системой управления батареями (BMS) и солнечным инвертором имеет решающее значение для безопасности и эффективности работы. И сеть контроллеров (шина CAN), и рекомендуемый стандарт 485 (RS485) служат доминирующими физическими уровнями для протоколов связи солнечных батарей. Хотя обе технологии используют сбалансированные дифференциальные линии для подавления электрического шума, их базовые сетевые топологии, протоколы формирования кадров и характеристики задержки существенно различаются.

Реализация канала связи с аккумулятором с обратной связью обеспечивает синхронизацию в реальном времени пределов динамической зарядки, отсечек напряжения и показателей состояния заряда (SOC). Без надежного коммуникационного конвейера система хранения энергии должна полагаться на консервативные пороговые значения напряжения разомкнутого контура, что снижает оптимизацию производительности и ускоряет старение ячеек. Понимание того, как шина CAN и RS485 работают при различных электрических нагрузках, позволяет разработчикам систем выбирать оптимальную архитектуру для конкретного химического состава аккумуляторов и номинальной мощности.

Архитектура связи солнечной батареи: топология CAN и RS485

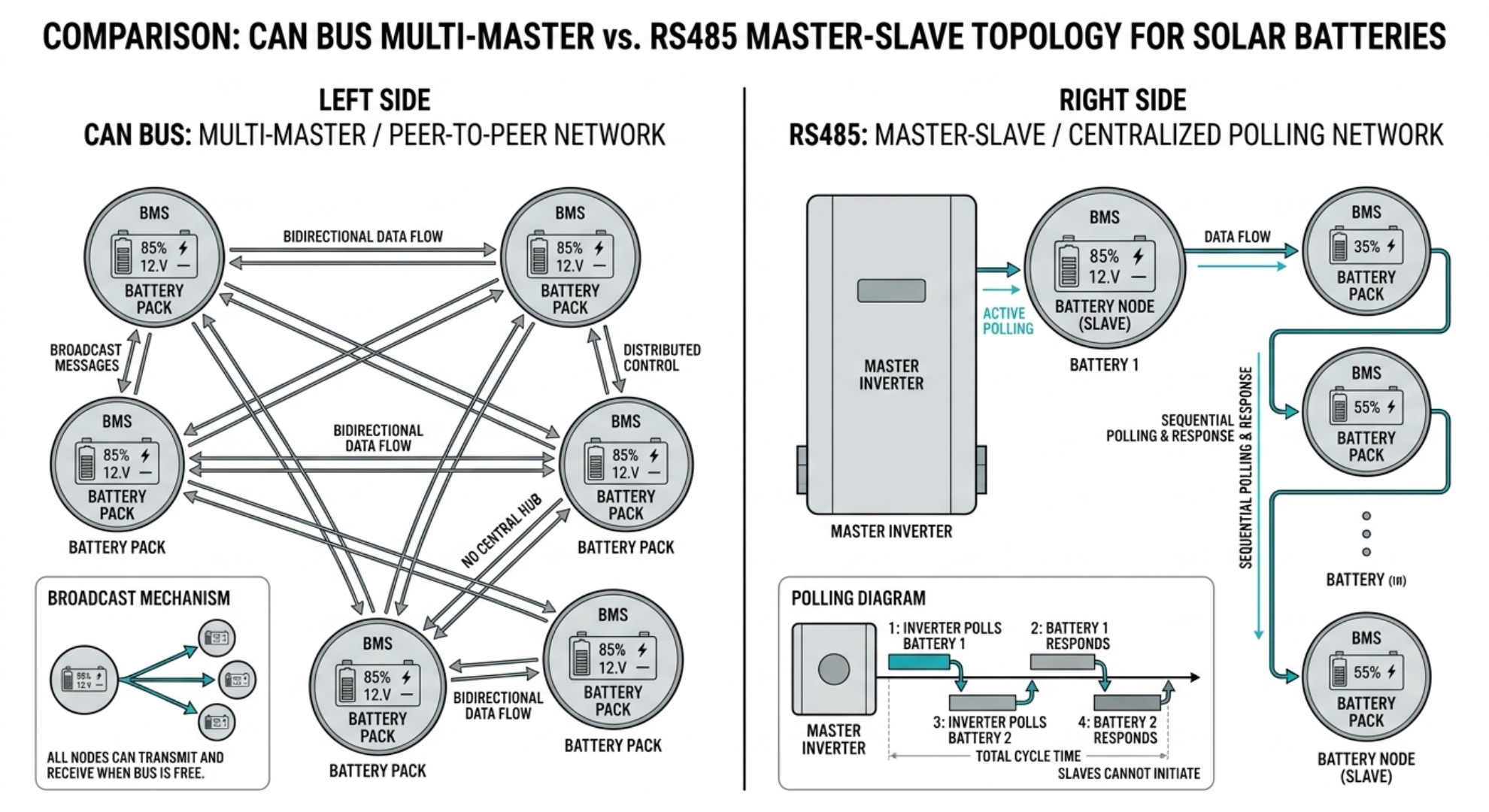

Мультиведущая CAN-шина против главного-подчиненного RS485

Шина CAN использует одноранговую топологию сети с несколькими главными устройствами, что позволяет любому аккумуляторному блоку или блоку управления на шине передавать данные, когда линия свободна. Конфликты доступа к шине разрешаются с помощью неразрушающего побитового арбитража посредством множественного доступа с контролем несущей и разрешением конфликтов (CSMA/CR). Этот механизм гарантирует, что высокоприоритетные оповещения о неисправностях, такие как предупреждения о перегреве или скачках тока, мгновенно вытесняют рутинные данные телеметрии без потери данных, как это определено в стандартных спецификациях шины CAN.

Напротив, RS485 опирается на традиционную архитектуру «главный-подчиненный», где центральное первичное устройство (обычно гибридный инвертор или системный контроллер) последовательно опрашивает вторичные узлы. Блоки управления вторичной батареей не могут инициировать передачу данных самостоятельно. Хотя этот подход с одним главным устройством предотвращает конфликты пакетов на физическом уровне, он создает узкое место в задержках в больших кластерах с несколькими батареями, потенциально задерживая важные сигналы аварийного отключения во время быстрых электрических сбоев.

Скорость передачи данных, длина кабеля и ограничения максимального расстояния

Эксплуатационные характеристики обеих коммуникационных шин зависят от строгого компромисса между скоростью передачи и максимальной длиной линии. Шина CAN обеспечивает высокую пропускную способность, поддерживая скорость передачи данных до 1 Мбит/с на коротких расстояниях до 40 метров. Для установок с несколькими батареями, требующих увеличения длины кабеля, снижение скорости передачи данных до 125 кбит/с позволяет CAN покрывать расстояния до 500 метров, сохраняя при этом детерминированную доставку сообщений.

RS485 отлично подходит для развертывания на больших территориях, обеспечивая максимальную длину кабеля до 1200 метров при более низких скоростях передачи данных (обычно от 9600 до 115 200 бит/с). Хотя аппаратное обеспечение RS485 теоретически может достигать скорости до 10 Мбит/с на очень коротких участках, контроллеры накопления энергии ограничивают скорость передачи данных, чтобы поддерживать четкость сигнала по стандартным кабелям с экранированной витой парой.

Целостность сигнала, обработка ошибок и устойчивость к электромагнитным помехам

Аппаратный арбитраж сообщений и проверка ошибок CRC

Высоконадежные системы хранения энергии требуют надежного обнаружения ошибок, чтобы избежать обработки поврежденных данных о состоянии. Шина CAN интегрирует обработку ошибок на аппаратном уровне непосредственно в свои полупроводниковые приемопередатчики, используя 15-битную проверку циклическим избыточным кодом, проверку вставки битов и автоматическую повторную передачу сообщений. Если узел обнаруживает поврежденный кадр, все узлы одновременно отклоняют сообщение, и отправитель автоматически повторяет передачу без вмешательства процессора.

RS485 функционирует исключительно как стандарт физического уровня в соответствии с установленными стандартами дифференциальной сигнализации. В нем отсутствует встроенная проверка кадров, делегирование упаковки данных и проверка ошибок протоколам прикладного уровня, таким как Modbus RTU. Стандартные реализации Modbus полагаются на 16-битную контрольную сумму CRC, вычисляемую программно, как описано в официальных спецификациях Modbus RTU. Эта программная зависимость увеличивает вычислительные затраты и задерживает восстановление после сбоя во время серьезного ухудшения качества пакетов.

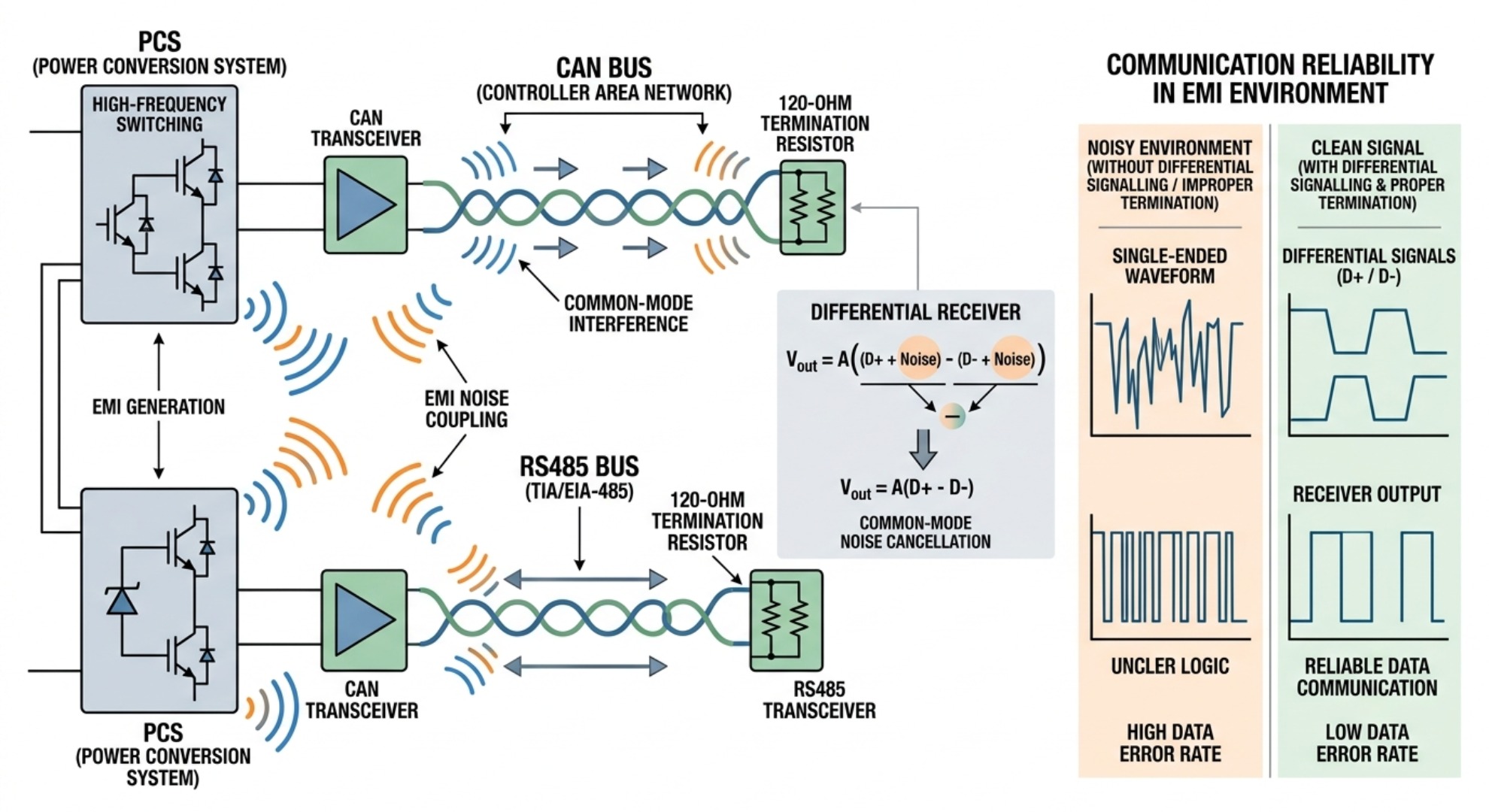

Сопротивление электромагнитным помехам в шумовой среде инвертора и АСУ ТП

Системы преобразования солнечной энергии генерируют значительный высокочастотный шум через схемы переключения систем преобразования энергии (PCS) и гибридных инверторов. И CAN, и RS485 нейтрализуют электрические помехи инвертора, используя сбалансированные сигналы дифференциального напряжения (CAN_H/CAN_L или RS485_A/RS485_B). Электромагнитные помехи, в равной степени воздействующие на оба проводника, подавляются дифференциальным усилителем приемника.

Чтобы предотвратить отражение волн и ухудшение качества сигнала вдоль линии передачи, оба протокола требуют надлежащего согласования импедансов по всей физической схеме. Установка согласующего резистора шины сопротивлением 120 Ом на каждом физическом конце шины поглощает электрические отражения, вызывающие битовые ошибки. В то время как RS485 допускает более широкие колебания синфазного напряжения (от -7 В до +12 В), приемопередатчики CAN обеспечивают превосходную защиту переходных напряжений от внезапных индуктивных скачков напряжения.

Стоимость интеграции BMS и сложность реализации

Интеграция RS485 в платы управления батареями обеспечивает значительную экономию оборудования благодаря низкой стоимости базовых микросхем приемопередатчика и повсеместной поддержке микроконтроллеров UART. Эта более низкая стоимость интеграции системы делает RS485 популярным для недорогих бытовых накопителей, контуров вспомогательных датчиков и пар инверторов начального уровня, где достаточно стандартной последовательной передачи.

Для реализации шины CAN требуются выделенные контроллеры CAN и специализированные приемопередатчики физического уровня, что немного увеличивает затраты на оборудование приемопередатчика BMS. Однако CAN компенсирует эти затраты на оборудование за счет упрощения программного обеспечения. Поскольку разрешение коллизий, фильтрация сообщений и повторная передача ошибок автоматически управляются аппаратным обеспечением, разработчики программного обеспечения тратят меньше времени на создание собственного кода обработки ошибок, что снижает долгосрочные затраты на разработку встроенного ПО.

CAN-шина и RS485: параллельное техническое сравнение

Технические параметры	Протокол CAN-шины	Стандарт RS485
Сетевая архитектура	Мультимастер (одноранговая сеть)	Главный-подчиненный (опрос)
Максимальная скорость передачи данных	1 Мбит/с (до 8 Мбит/с с CAN FD)	До 10 Мбит/с (обычно ≤ 115,2 Кбит/с)
Максимальное расстояние передачи	~40 м @ 1 Мбит/с (~500 м @ 50 Кбит/с)	До 1200 м при 9,6 кбит/с
Автобусный арбитраж	Аппаратный побитовый приоритет (CSMA/CR)	Нет (опрашивается программным обеспечением)
Обработка ошибок	Аппаратная CRC, ACK, бит-вставка	Прикладной уровень (например, Modbus CRC)
Максимальное количество узлов на шину	от 110 до 127 узлов	32 стандартных узла (до 256 с повторителями)
Основной вариант использования солнечной энергии	Связь с инвертором в реальном времени, параллельные пакеты	Телеметрия на большие расстояния, мониторинг нескольких стоек

Какой протокол выбрать: CAN или RS485 для солнечной батареи

Выбор между шиной CAN и RS485 зависит от масштаба системы, требований к управлению в реальном времени и условий окружающей среды. CAN-шина является очевидным выбором для аккумуляторных батарей высокого напряжения, быстродействующих коммерческих систем и многоблочных параллельных соединений. Его детерминированная доставка сообщений и сигнализация ошибок за доли миллисекунды гарантируют безопасную передачу динамических пределов тока во время быстрого изменения нагрузки.

RS485 остается практичным и надежным решением для обширных наземных солнечных ферм, каналов удаленного мониторинга на большие расстояния или экономичных жилых установок, где длина кабеля превышает 50 метров. Сопоставляя выбор протокола с конкретными параметрами расстояния, скорости и безопасности, инженеры могут обеспечить высокую работоспособность и долгосрочную надежность систем хранения солнечной энергии.
