BMS Deep Dive: Wie es Ihre LFP-Batterie schützt

BMS Deep Dive: Wie es Ihre LFP-Batterie schützt

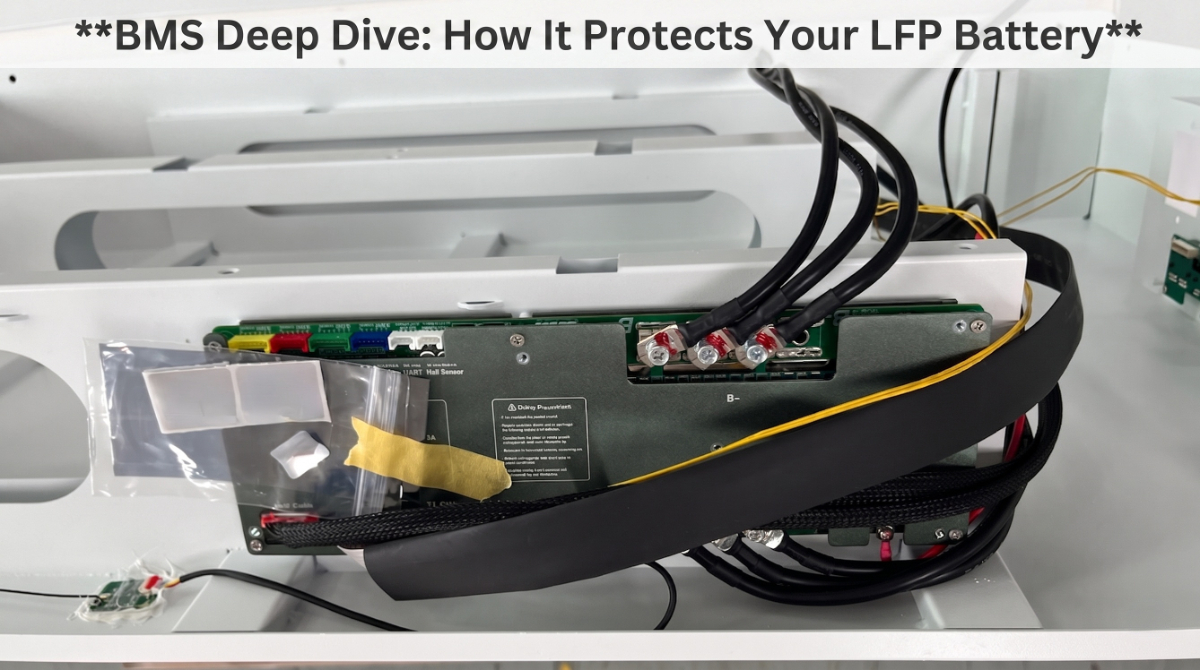

Wenn Sie eine LFP-Batterie für Ihr Zuhause kaufen, kaufen Sie eine große Metallbox mit darin befindlichen Zellen. Aber die wahre Magie ist eine winzige Leiterplatte namens Battery Management System – das BMS. Ohne sie ist Ihre schicke LFP-Batterie nur ein gefährlicher Haufen Lithium.

Lass mich dich hineinbringen. Ich erkläre, was ein BMS eigentlich macht, warum es für Ihre Sicherheit wichtig ist und worauf Sie beim Einkauf achten sollten. Kein Ingenieurabschluss erforderlich.

🧠 Was ist ein BMS? Das Gehirn in Ihrer Batterie

Ein Batteriemanagementsystem ist genau das, wonach es sich anhört – ein Computer, der ständig jede Zelle Ihres Akkus überwacht. Es überwacht Spannung, Temperatur und Strom und trifft Entscheidungen, um alles sicher zu halten. Stellen Sie sich das wie einen Fluglotsen für Elektronen vor.

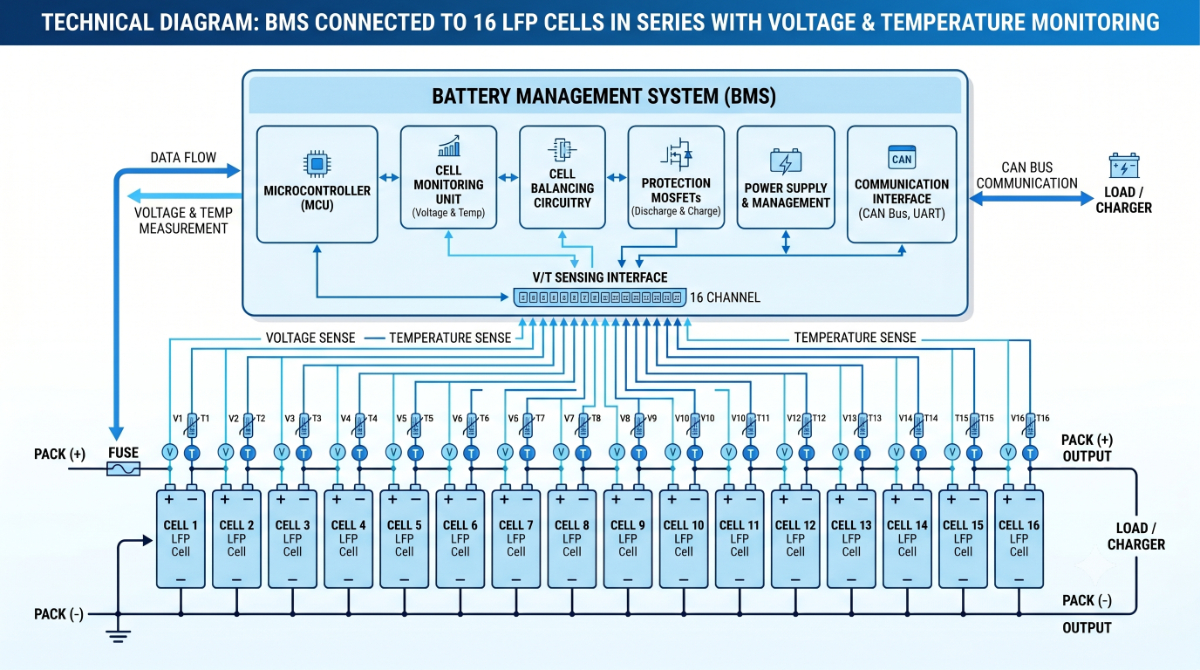

In einer typischen 48-V-LFP-Batterie sind 16 einzelne Zellen in Reihe geschaltet. Das BMS verfolgt jeden einzeln. Wenn eine Zelle zu hoch oder zu niedrig wird, greift das BMS ein. Wenn es heiß wird, reagiert das BMS. Wenn Sie versuchen, zu schnell zu viel Strom zu ziehen, sagt das BMS „Nein“ und schaltet ab. Speziell für LFP-Packs umfasst ein BMS typischerweise Schutz gegen Überladung, Tiefentladung, Überstrom, Kurzschlüsse und Zellenausgleich. Das ist die Kernliste.

🔋 Überladung und Tiefentladung: Die beiden größten Killer

Lithiumzellen sind wählerisch. Sie möchten zwischen etwa 2,5 V (leer) und 3,65 V (voll) bleiben. Schieben Sie sie darüber hinaus, besteht die Gefahr, dass Lithiummetall plattiert wird – was zu internen Kurzschlüssen und Bränden führen kann. Ziehen Sie sie darunter, beginnt die Zellchemie dauerhaft zusammenzubrechen und die Kapazität zu zerstören.

Das BMS überwacht ständig die Spannung. Wenn die Batterie geladen wird, schaltet sich das BMS ab, wenn eine Zelle die maximale sichere Spannung überschreitet. Beim Entladen schaltet das BMS ab, wenn eine Zelle unter den minimalen Sicherheitsschwellenwert fällt. Dies ist die grundlegendste und nicht verhandelbare Aufgabe eines BMS. Der Überentladungsschutz stoppt die Entladung, wenn die Spannung unter einen sicheren Schwellenwert fällt, um dauerhafte Schäden zu vermeiden.

Ein Hinweis: LFP-Zellen benötigen keine Wartungsladungen wie Ausgleichs- oder Impulsladungen, die bei Blei-Säure-Batterien erforderlich sind. Lassen Sie sich also von niemandem etwas anderes sagen.

⚖️ Zellausgleich: Warum 16 Zellen gut spielen müssen

Stellen Sie sich vor, Sie haben 16 Eimer hintereinander. Manche füllen sich schneller, manche langsamer. Wenn Sie mit dem Füllen aufhören, wenn der schnellste Eimer voll ist, werden die langsameren nie voll. Ihre Gesamtkapazität leidet. Genau das passiert im Inneren eines Akkupacks.

Aufgrund von Herstellungsschwankungen und Temperaturunterschieden lädt und entlädt sich jede Zelle etwas unterschiedlich. Mit der Zeit bleiben einige Zellen ohne Ausgleich „stecken“ – voll, während andere leer sind, oder umgekehrt. Das BMS behebt dieses Problem mit dem Zellausgleich. Es handelt sich um eine zentrale Schutzfunktion.

Passiver vs. aktiver Balancing – was ist der Unterschied?

Es gibt zwei Möglichkeiten, Zellen auszugleichen, und Sie möchten wissen, welche Ihr BMS verwendet.

Passives Auswuchten: Dies ist die günstigere und gebräuchlichere Methode. Das BMS leitet überschüssige Energie aus Hochspannungszellen über Widerstände ab und wandelt sie in Wärme um. Die vollen Zellen verlieren etwas Ladung, während die schwachen Zellen aufholen. Es funktioniert gut mit den meisten Heimbatterien, insbesondere wenn Sie sie nicht jeden Tag intensiv aus- und wieder einschalten.

Aktives Auswuchten: Das ist schicker und effizienter. Anstatt zusätzliche Energie als Wärme zu verbrennen, transportiert das BMS mithilfe von Kondensatoren oder Induktoren Energie von Zellen mit hoher Kapazität zu Zellen mit niedrigerer Temperatur. Energie wird wiederverwendet und nicht verschwendet. Bei Banken mit großer Kapazität oder täglichem Deep Cycling (netzunabhängige Systeme) kann der aktive Ausgleich die Batterielebensdauer spürbar verlängern.

🌡️ Temperaturschutz: Hitze ist der Feind

LFP ist hitzebeständiger als NMC, aber extreme Temperaturen zerstören die Batterien trotzdem. Das Laden bei Temperaturen unter dem Gefrierpunkt (0 °C / 32 °F) kann zu einer Lithiumbeschichtung führen, die die Zellen dauerhaft schädigt. Eine Entladung über 60 °C (140 °F) beschleunigt die Alterung erheblich.

Das BMS verwendet NTC-Thermistoren – kleine Temperatursensoren, die an wichtigen Stellen im Akkupack angebracht sind. Mit diesen Sensoren kann das BMS die Zelltemperaturen in Echtzeit überwachen. Wenn es zu heiß oder zu kalt wird, stoppt das BMS den Lade- oder Entladevorgang. Bei einigen Designs schaltet sich das BMS vollständig ab, wenn das Wärmemanagementsystem ausfällt, es sei denn, es kann nachgewiesen werden, dass ein Ausfall keine gefährliche Situation verursacht.

Zu guten BMS-Designs gehören Temperatursensoren, Überladeschutz, Tiefentladungsschutz, Überstromschutz und Kurzschlussschutz, die alle zusammenarbeiten. Kaltes Klima? Stellen Sie sicher, dass Ihre Batterie über ein BMS verfügt, das entweder die Zellen erwärmen oder den Ladevorgang verweigern kann, bis sie warm genug ist.

⚡ Überstrom und Kurzschluss – sofortige Abschaltung

Haben Sie jemals etwas angeschlossen, das sofort einen Schutzschalter auslöste? Das ist Überstromschutz. Das Gleiche macht das BMS auf Batterieebene.

Wenn Sie versuchen, zu viel Strom aus der Batterie zu ziehen – vielleicht zieht Ihr Wechselrichter mehr, als das BMS zulässt – unterbricht das BMS die Verbindung. Das Gleiche gilt, wenn es einen Kurzschluss gibt. Der Überstromschutz schaltet ab, wenn der Strom sichere Grenzwerte überschreitet. Einige BMS-Designs werden nach einer Zeitverzögerung automatisch zurückgesetzt. Wenn der Fehler jedoch mehrmals schnell hintereinander auftritt, kann es sein, dass das BMS vollständig sperrt.

Bei einem typischen Heimaufbau verfügt ein gutes BMS über Überstromerkennungsverzögerungen von etwa 50–500 Millisekunden, was ihm Zeit gibt, zu reagieren, ohne bei harmlosen kurzen Spitzen auszulösen. Entfernen Sie nach einem Schutzereignis die Last und das BMS führt eine automatische Wiederherstellung durch.

📡 BMS-Kommunikation: Sprechen Sie mit Ihrem Wechselrichter

Hier unterscheiden sich gute Batterien von großartigen Batterien. Ihr Wechselrichter möchte wissen, was in der Batterie passiert. Wie voll ist es? Wie hoch ist die Temperatur? Ist alles in Ordnung?

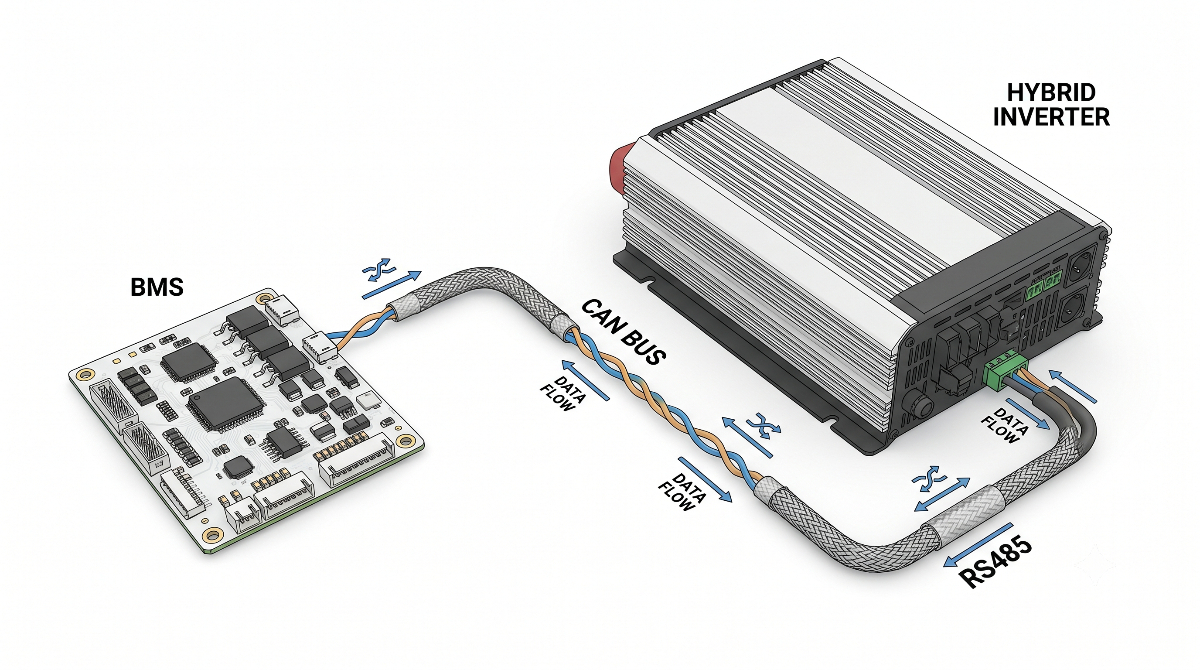

Das BMS kommuniziert diese Informationen über Datenanschlüsse – normalerweise CAN-Bus oder RS485. Die CAN/RS485-Schnittstelle ermöglicht einen nahtlosen Datenaustausch zwischen dem BMS und dem Wechselrichter. Mithilfe dieser Kommunikation kann Ihr Wechselrichter kluge Entscheidungen treffen: wann er den Ladevorgang stoppt, wann er die Last reduziert und wann er eine Warnung sendet.

Ohne Kommunikation läuft Ihr Wechselrichter im „Spannungsmodus“ – Schätzungen basieren nur auf der Spannung, was für LFP-Zellen mit einer sehr flachen Spannungskurve nicht genau ist. Ich habe dies ausführlich in meinem LFP-Wechselrichter-Kompatibilitätsleitfaden behandelt. Wenn Ihre Batterie und Ihr Wechselrichter miteinander kommunizieren können, erhalten Sie eine längere Batterielebensdauer und weniger Überraschungen.

Einige BMS-Systeme unterstützen sogar benutzerdefinierte Protokolle. Für Heimwerker gibt es Open-Source-Bemühungen, geschlossene BMS-Protokolle zurückzuentwickeln, damit Wechselrichter von Drittanbietern mit ihnen kommunizieren können. Für die meisten Hausbesitzer reicht es jedoch aus, eine Batterie und einen Wechselrichter zu kaufen, die vom Hersteller als kompatibel aufgeführt sind.

✅ BMS-Zertifizierungen und funktionale Sicherheitsstandards

Im Batteriemarketing werden Sie mit Begriffen wie „SIL“ und „ASIL“ konfrontiert. Diese beziehen sich auf funktionale Sicherheitsstandards. IEC 61508 ist der grundlegende internationale Standard für funktionale Sicherheit und regelt Sicherheitsanforderungen für elektronische Systeme vom Entwurf bis zur Wartung. Für Automobilanwendungen definiert ISO 26262 Automotive Safety Integrity Levels (ASILs).

Aber hier ist ein wichtiger Realitätscheck. Rich Byczek von Intertek, einem weltweit führenden Anbieter von Sicherheitszertifizierungen, erklärt, dass ein zertifiziertes BMS-System mit funktionalen Sicherheitszertifizierungen „nicht unbedingt die tatsächlichen Schutzfunktionen auf Zellebene berücksichtigt“. Die meisten Zertifizierungen bewerten die Controller-Hardware anhand allgemeiner Integritätsstandards wie IEC 61508 oder ISO 26262. Sie bestätigen, dass die Elektronik zuverlässig ist. Sie überprüfen nicht, ob der Controller die Spannungen einzelner Zellen überwacht, Temperaturgrenzen auf Zellebene verwaltet oder die spezifischen Fehlermodi der Lithium-Ionen-Chemie behandelt.

Mit anderen Worten: Ein zertifizierter Controller ist ein Ausgangspunkt und keine Ziellinie. Eine Sicherung auf Paketebene kann einen starken Überstrom stoppen, sie verhindert jedoch, dass eine einzelne Zelle über ihre Spannungsgrenzen hinaus betrieben wird. Dies erfordert eine aktive Überwachung pro Zelle.

Woher wissen Sie, dass Ihr BMS tatsächlich gut ist? Die Experten empfehlen, mit einer FMEA (Fehlermöglichkeits- und Einflussanalyse) zu beginnen, die alle sicherheitskritischen Funktionen Ihres BMS auf Zellebene abdeckt: Überspannung, Unterspannung, Überladung, Tiefentladung, Übertemperatur, Untertemperatur, Kurzschluss und übermäßiger Strom. Bei Heimspeicherbatteriesystemen streben Sie in der Regel nach SIL 2 oder einem gleichwertigen Maß an funktionaler Sicherheit.

📖 Was passiert, wenn ein BMS ausfällt?

Ein Hausbesitzer in Arizona kaufte eine günstige LFP-Batterie auf einem Online-Marktplatz. Das BMS war ... sagen wir mal „minimal“. Eines Tages, während einer Hitzewelle, lag die Batterie in einer heißen Garage. Das BMS verfügte nicht an jeder Zelle über Temperatursensoren. Eine Zelle ist überhitzt, während das BMS weiter aufgeladen wurde. Die Zelle schwoll an, platzte und der daraus resultierende Kurzschluss verursachte einen kleinen Brand. Die Garage wurde beschädigt. Die Batterie wurde zerstört.

Dies ist kein LFP-Problem – es handelt sich um ein schlimmes BMS-Problem . Ein ordnungsgemäßes BMS mit Temperaturüberwachung pro Zelle hätte den Ladevorgang abgebrochen, lange bevor es gefährlich wurde. LFP ist sicher, aber nur, wenn das BMS seine Aufgabe erfüllt. Sparen Sie nicht am Gehirn Ihrer Batterie.

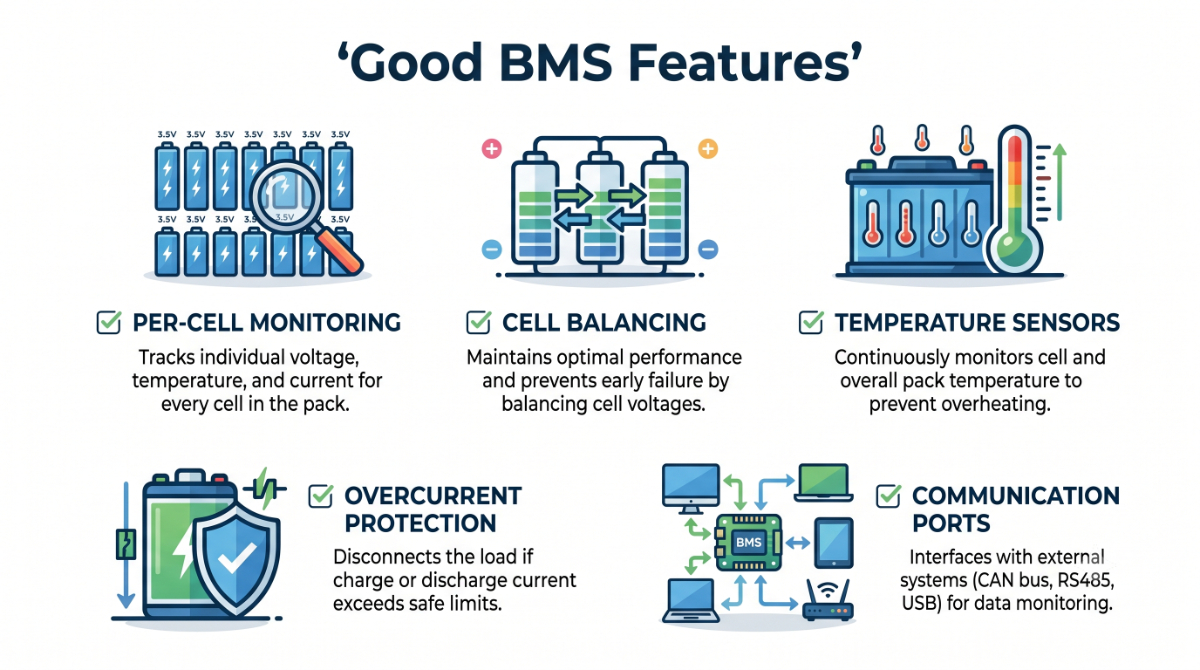

🔍 Worauf Sie bei einem guten BMS achten sollten

📌 Fazit

Das BMS ist der unbesungene Held Ihrer Heimbatterie. Es arbeitet geräuschlos im Hintergrund und trifft Tausende von Entscheidungen pro Sekunde, um Ihre LFP-Zellen sicher, ausgeglichen und gesund zu halten. Achten Sie beim Kauf einer Batterie nicht nur auf die Zellen, sondern auch auf das BMS. Fragen Sie den Hersteller: Welche Schutzfunktionen hat es? Verfügt es über eine Überwachung pro Zelle? Wie hoch ist der Ausgleichsstrom? Kommuniziert es mit meinem Wechselrichter? Verfügt es über eine funktionale Sicherheitszertifizierung?

Ein gutes BMS kann eine anständige LFP-Batterie in eine großartige Batterie verwandeln, die 15 Jahre hält. Ein schlechtes BMS kann eine teure LFP-Batterie in einen Briefbeschwerer verwandeln – oder schlimmer noch, in eine Brandgefahr. LFP-Chemie ist von Natur aus sicher, aber um dies zu gewährleisten, bedarf es dennoch eines kompetenten Gehirns. Wählen Sie mit Bedacht.
