So überprüfen Sie die Kompatibilität von Batterie und Wechselrichter: Eine Schritt-für-Schritt-Anleitung

Die Auswahl einer Batterie und eines Wechselrichters mit passenden Spannungsetiketten reicht nicht aus, um ein sicheres und zuverlässiges Solarenergiespeichersystem zu gewährleisten. Die Kompatibilität hängt auch von der Betriebsspannung, dem Lade- und Entladestrom, der Batteriechemie, den Ladeeinstellungen, der BMS-Kommunikation und den Herstelleranforderungen ab.

In dieser Anleitung wird erläutert, wie Sie vor der Installation die Kompatibilität von Batterie und Wechselrichter überprüfen.

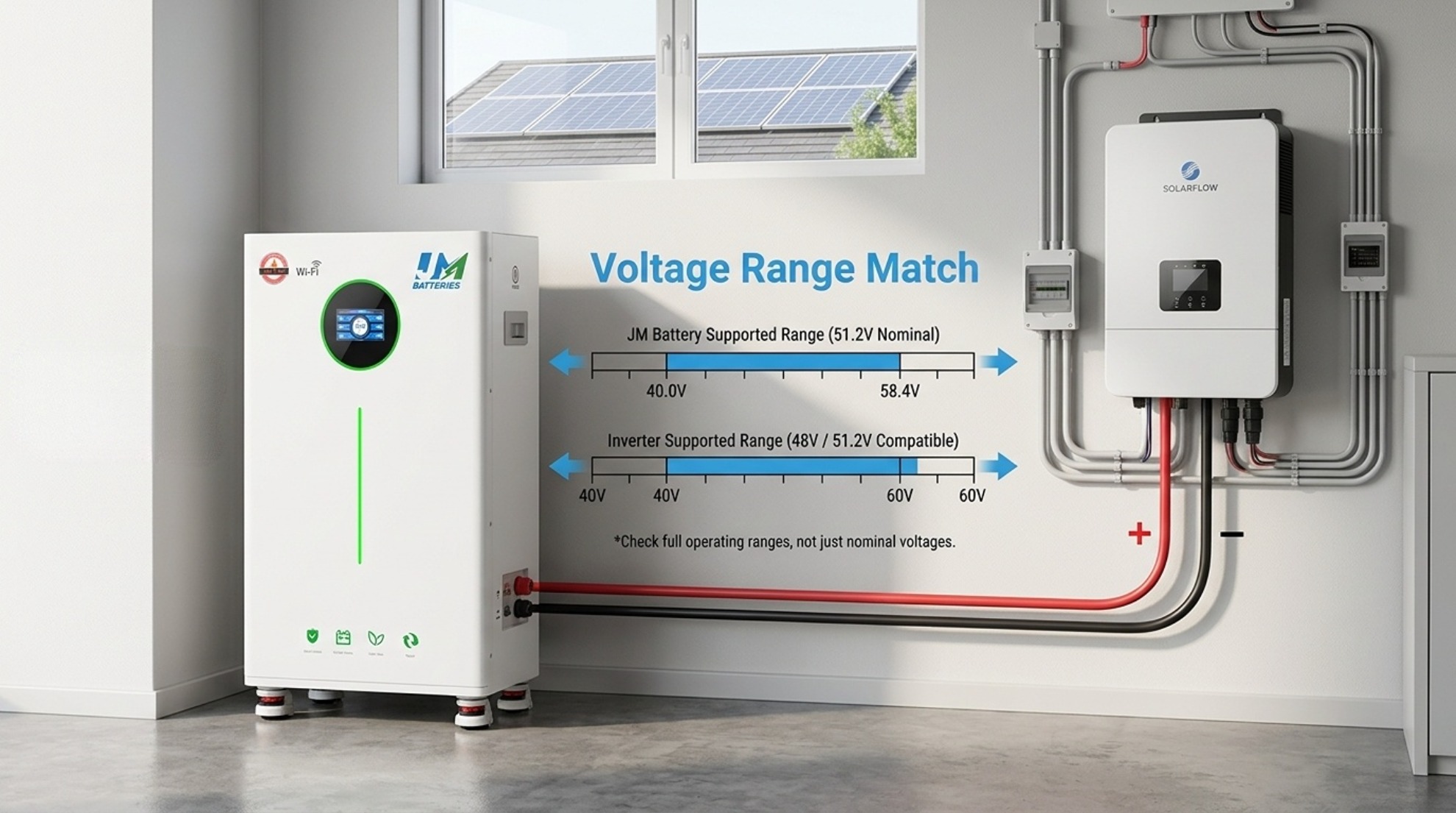

1. Spannungskompatibilität prüfen

Vergleichen Sie zunächst den Betriebsspannungsbereich der Batterie mit dem zulässigen Batterieeingangsbereich des Wechselrichters. Die Nennspannung allein stellt keine Kompatibilität her.

• Batterie: Nennspannung, maximale Ladespannung und minimale Entladespannung prüfen.
• Wechselrichter: Überprüfen Sie den unterstützten Batteriespannungsbereich und alle im Handbuch genannten Einschränkungen.
• Systemdesign: Stellen Sie sicher, dass das normale Laden und Entladen innerhalb der zulässigen Grenzen beider Geräte bleibt.

Beispielsweise könnte eine hypothetische 51,2-V-LiFePO4-Batterie einen Betriebsbereich von 44–58,4 V angeben. Ein Wechselrichter muss den tatsächlichen Spannungsbereich der Batterie unterstützen und darf nicht nur als „48-V-Wechselrichter“ vermarktet werden. Diese Werte dienen der Veranschaulichung; Verwenden Sie immer die aktuellen Produktdatenblätter.

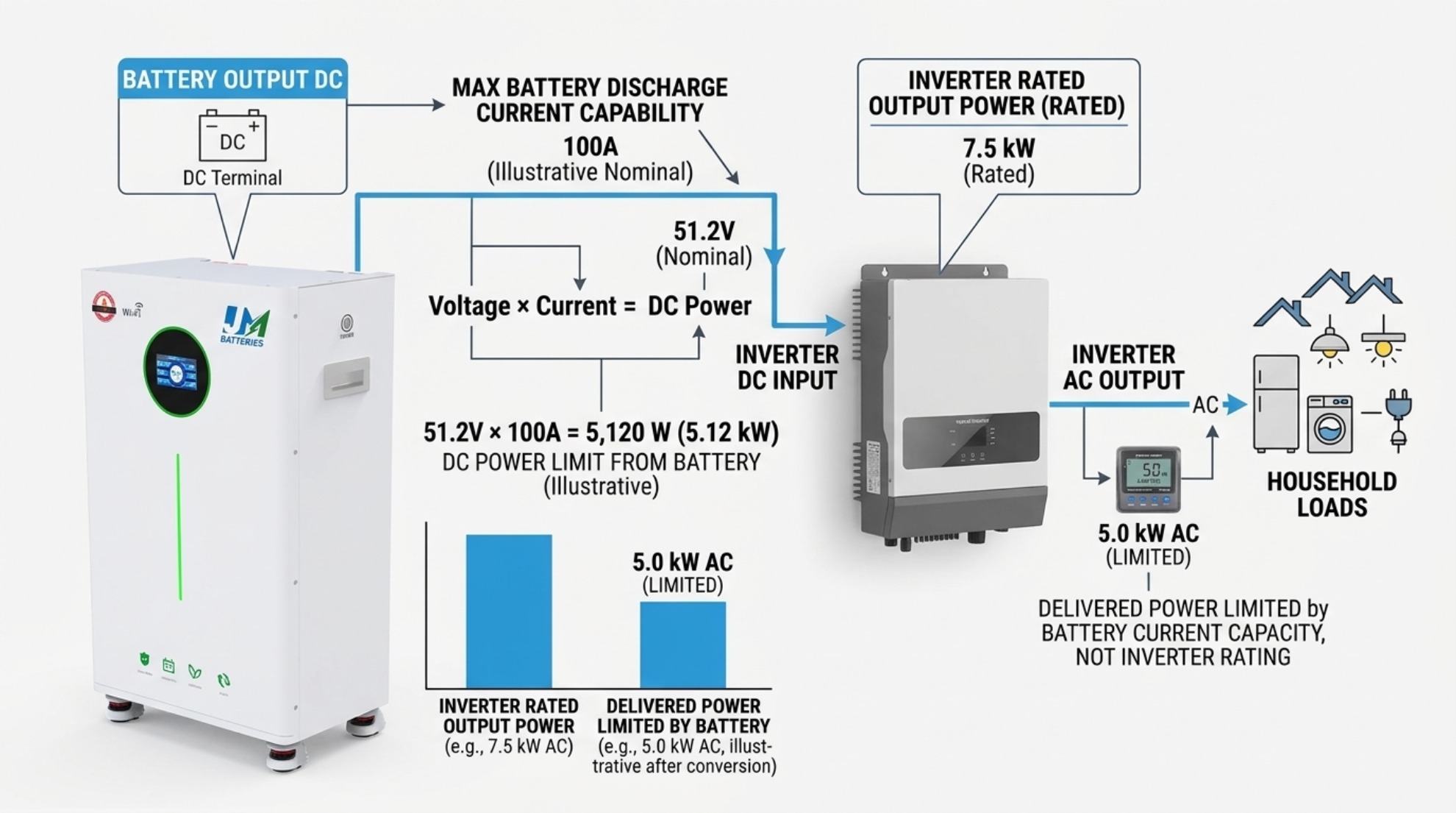

2. Vergleichen Sie Strom und Leistung

Die kontinuierliche Entladestromgrenze der Batterie bestimmt, wie viel Gleichstrom sie liefern kann. Der Wechselrichter darf nicht mehr Strom benötigen, als die Batterie und sein BMS sicher liefern können.

Eine vereinfachte Schätzung ist:

Gleichstromleistung (W) = Batteriespannung (V) × Strom (A)

Für eine hypothetische 51,2-V-Batterie mit einer Nennleistung von 100 A Dauerentladung:

51,2 V × 100 A = 5.120 W oder 5,12 kW Gleichstrom.

Bei einem angenommenen Wechselrichterwirkungsgrad von 95 % würde die entsprechende Wechselstromleistung unter diesen Bedingungen etwa 4,86 ​​kW betragen. Die tatsächliche Leistung variiert je nach Spannung, Temperatur, Wechselrichtereffizienz und Betriebsgrenzen.

Überprüfen Sie außerdem den maximalen Batterieladestrom des Wechselrichters. Sein konfigurierter Ladestrom muss innerhalb der Grenzwerte des Batterieherstellers bleiben. Berücksichtigen Sie Stoßbelastungen, niedrige Batteriespannung, Temperaturreduzierung und alle vom BMS auferlegten Grenzwerte.

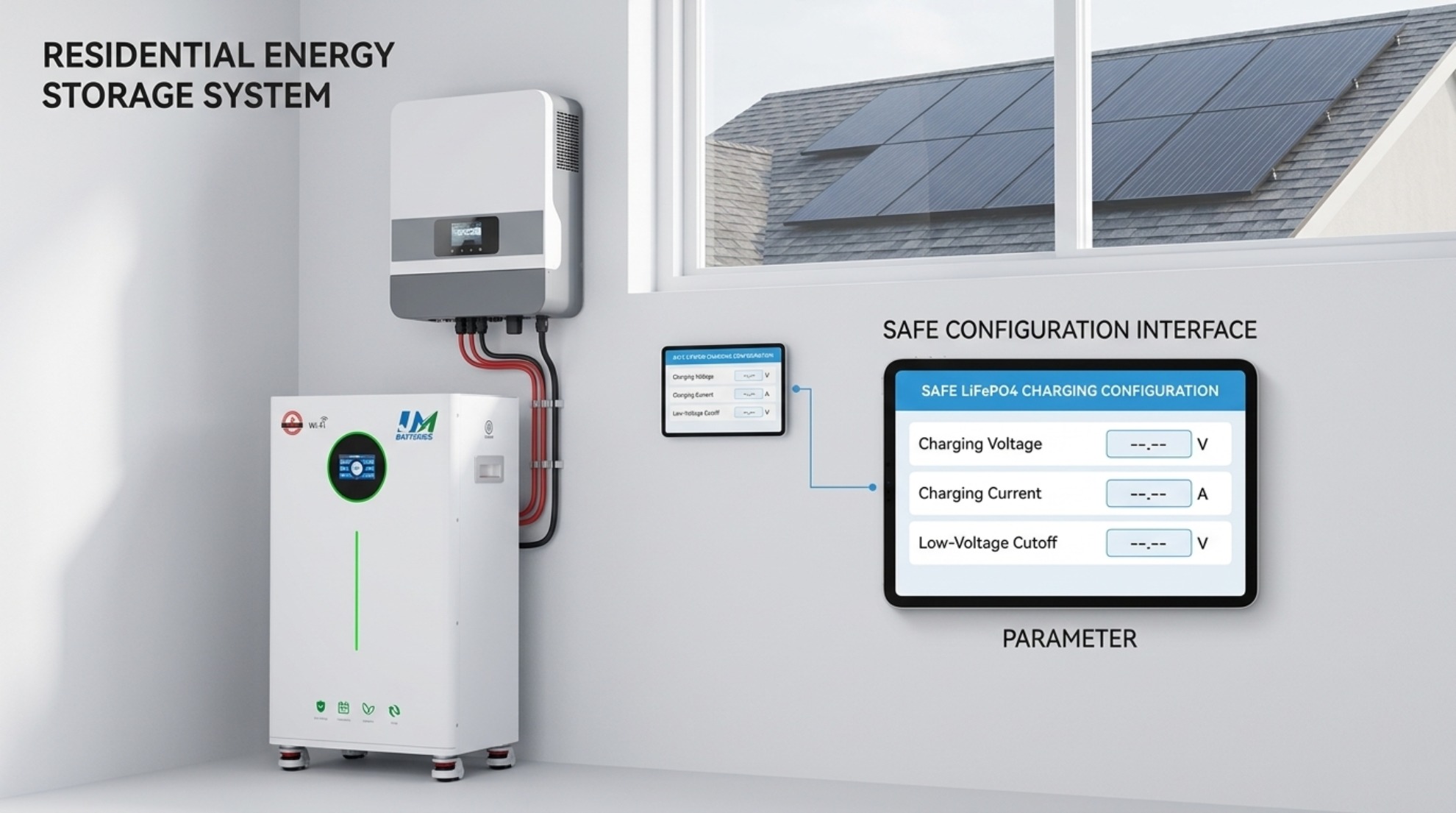

3. Überprüfen Sie die Batteriechemie und die Ladeeinstellungen

Stellen Sie sicher, dass der Wechselrichter die Batteriechemie, z. B. LiFePO4, unterstützt und geeignete Ladeparameter ermöglicht. Falsche Einstellungen können zu vorzeitigen Abschaltungen, unvollständigem Laden oder Batterieschutzereignissen führen.

• Absorptions- oder Hauptladespannung
• Erhaltungsspannung, falls vom Batteriehersteller gefordert
• Maximaler Ladestrom
• Einstellungen für Unterspannungsabschaltung und Neustart
• Temperaturbedingte Ladebeschränkungen

Kopieren Sie keine Einstellungen von einer anderen Batterie, nur weil beide Produkte als 48 V beschrieben sind. Nutzen Sie die vom Batteriehersteller empfohlenen Einstellungen und die unterstützten Konfigurationsmöglichkeiten des Wechselrichters.

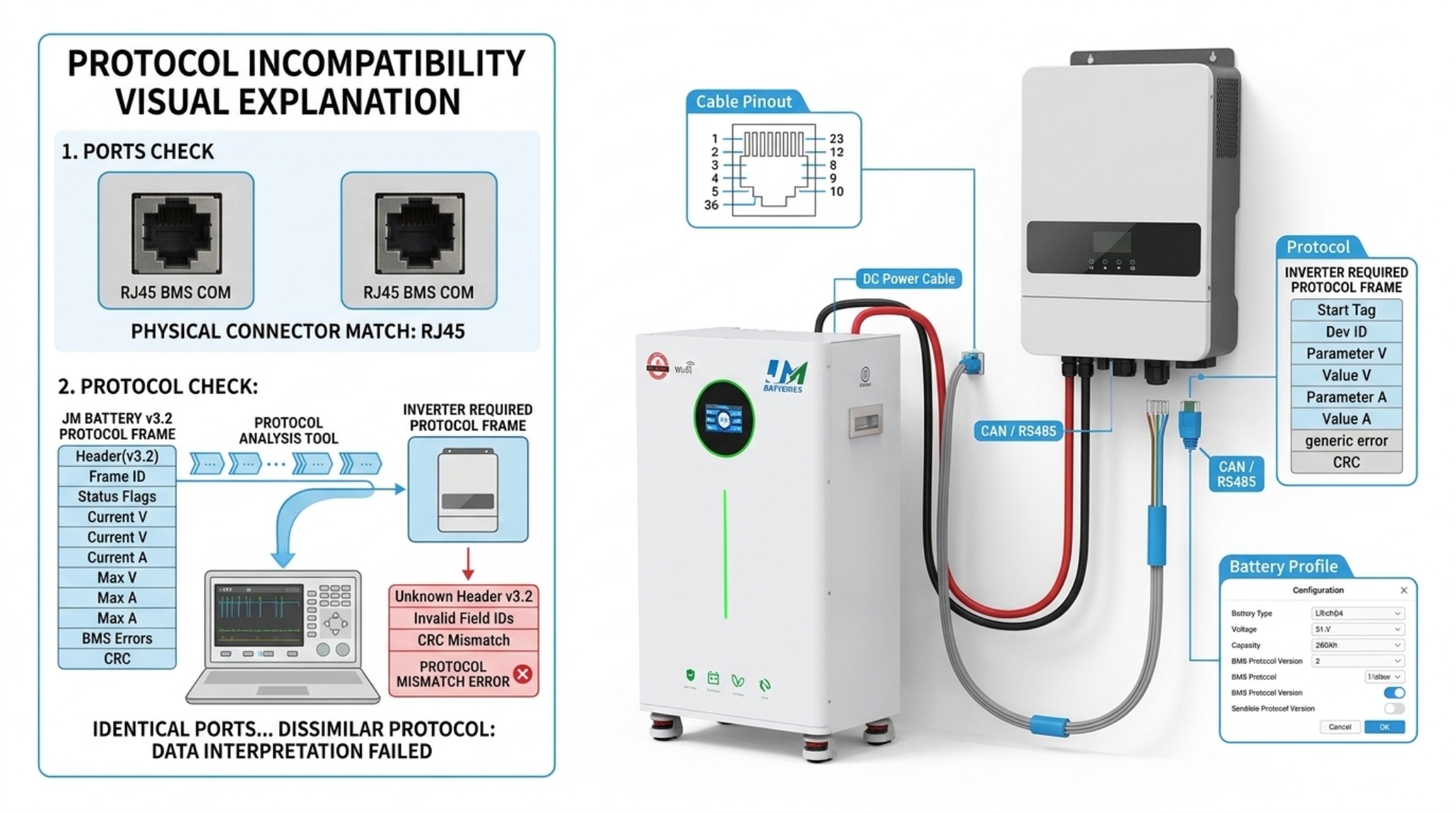

4. Überprüfen Sie die BMS-Kommunikation

Einige Lithiumbatterien kommunizieren über CAN oder RS485 mit kompatiblen Wechselrichtern. Durch die Kommunikation kann das Batteriemanagementsystem (BMS) den Ladezustand, die Temperatur, die Spannung sowie die Lade- oder Entladegrenzen melden.

Allerdings ist der gleiche Kommunikationsanschluss kein Beweis für die Kompatibilität. Protokolle, Pinbelegungen, Firmware und unterstützte Geräteprofile können unterschiedlich sein.

1. Überprüfen Sie die Liste der unterstützten Batterien des Wechselrichterherstellers.
2. Bestätigen Sie das genaue Batteriemodell und das Kommunikationsprotokoll.
3. Überprüfen Sie das erforderliche Kabel, die Pinbelegung und das Wechselrichterbatterieprofil.
4. Befolgen Sie die Handbücher, um die Kommunikation zu konfigurieren und sicherzustellen, dass der Wechselrichter gültige Batteriedaten erkennt.

Wenn die Kommunikation nicht unterstützt wird, bietet ein System möglicherweise einen manuellen spannungsbasierten Modus an, verwendet ihn jedoch nur, wenn beide Hersteller dies zulassen und alle Schutzgrenzen eingehalten werden können. Gehen Sie nicht davon aus, dass eine generische Lithium-Einstellung der BMS-Kommunikation entspricht.

Weitere Hintergrundinformationen finden Sie unter „Warum die Kompatibilität von Batterien und Wechselrichtern wichtig ist“ .

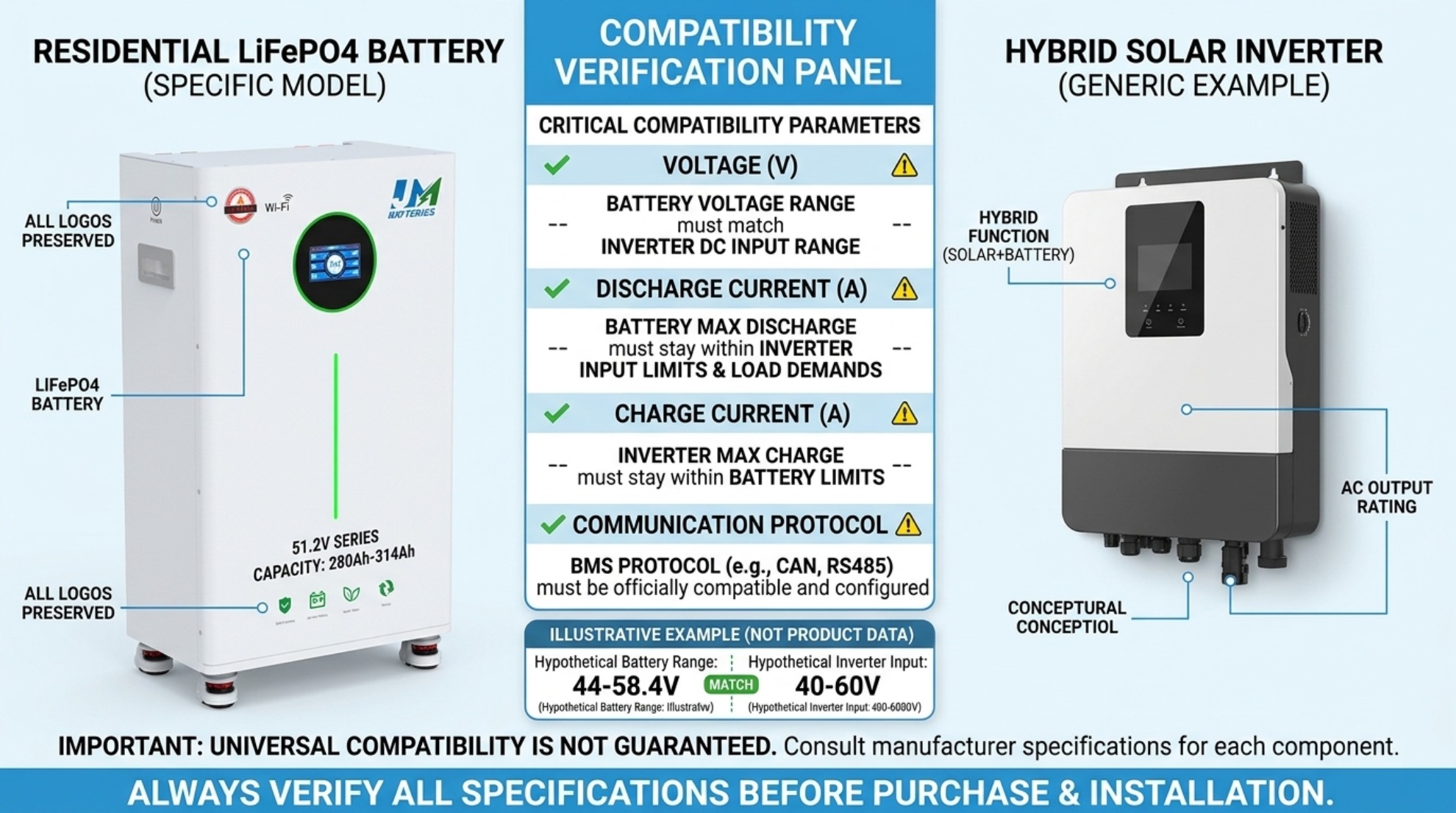

5. Ein praktisches Kompatibilitätsbeispiel

Betrachten Sie diese hypothetische Paarung. Die folgenden Abbildungen dienen lediglich der Erläuterung des Prüfvorgangs und stellen keine Produktspezifikationen oder Empfehlungen für ein bestimmtes Modell dar.

Parameter	Beispielbatterie	Beispiel Wechselrichter
Stromspannung	51,2 V nominal; Bereich 44–58,4 V	40–60 V DC-Eingang
Entladestrom	100A Dauerbetrieb	120 A maximaler DC-Eingang
Ladestrom	Maximal 50A	Maximal 60A
Ausgabe	Nicht zutreffend	5 kW AC-Nennleistung

Die Spannungsbereiche überschneiden sich, es sind jedoch weitere Prüfungen erforderlich. Die Eingangsobergrenze von 120 A des Wechselrichters bedeutet nicht, dass die Batterie 120 A liefern kann. Die 100-A-Dauergrenze der Batterie bleibt wichtig und der Ladestrom darf nicht höher als die 50-A-Grenze der Batterie konfiguriert werden.

Bei der abschließenden Prüfung müssen außerdem die unterstützte Chemie, die Überspannungsanforderungen, die BMS-Kommunikation, die Schutzeinstellungen und die Herstellergenehmigung bestätigt werden. Das Bestehen einer Spezifikationsprüfung stellt keine vollständige Kompatibilität dar.

6. Checkliste für Installation und Inbetriebnahme

• Bestätigen Sie, dass sich die Spannungsbereiche von Batterie und Wechselrichter überschneiden.
• Überprüfen Sie die Dauer- und Spitzenstromanforderungen anhand der Batteriegrenzwerte.
• Ladespannung und Ladestrom gemäß Batteriehandbuch einstellen.
• Bestätigen Sie gegebenenfalls das genaue BMS-Protokoll, das Kabel und das unterstützte Batterieprofil.
• Verwenden Sie ordnungsgemäß dimensionierte Kabel, Überstromschutz, Trennschalter und Erdung gemäß den örtlichen Elektrovorschriften.
• Überprüfen Sie die Polarität und Verkabelung, bevor Sie das System einschalten.
• Überprüfen Sie nach dem Start die Batterieerkennung, Spannungswerte, Alarme und den Lade-/Entladevorgang.

Die Installation und Inbetriebnahme sollte von einem qualifizierten Fachmann unter Beachtung der Produkthandbücher und der geltenden örtlichen Elektrovorschriften durchgeführt werden.

7. Häufige Probleme und Überprüfungen

Der Wechselrichter erkennt die Batterie nicht

Überprüfen Sie das unterstützte Batterieprofil, das Kommunikationsprotokoll, die Kabel-Pinbelegung, die Portauswahl und die Konfiguration. Bestätigen Sie die Kompatibilität mit den Herstellern, anstatt die Verkabelung willkürlich zu ändern.

Unter Last schaltet sich der Akku ab

Mögliche Ursachen sind übermäßiger Strom, hohe Anlaufspannung, niedrige Spannung unter Last, Temperaturgrenzen oder BMS-Schutz. Vergleichen Sie die tatsächlichen Betriebsbedingungen mit den Spezifikationen der Batterie.

Der Akku wird nicht vollständig aufgeladen

Überprüfen Sie die Ladespannungs- und Stromeinstellungen, die BMS-Ladegrenzen, die Wechselrichterkonfiguration und etwaige Temperaturbeschränkungen. Erhöhen Sie die Ladespannung nicht über die Herstellergrenzen hinaus, um eine vollständige Ladung zu erzwingen.

Die Ladezustandsanzeigen sind ungenau

Überprüfen Sie, ob der Wechselrichter gültige BMS-Daten empfängt oder den Ladezustand anhand der Spannung abschätzt. Spannungsbasierte Schätzungen können für LiFePO4-Batterien ungenauer sein, insbesondere über einen Großteil ihres normalen Betriebsbereichs. Siehe Was ist der Batterieladezustand (SOC)? .

8. FAQs

Kann jeder 48-V-Wechselrichter mit einer 51,2-V-LiFePO4-Batterie arbeiten?

Nein. Bestätigen Sie den tatsächlichen DC-Eingangsbereich des Wechselrichters, die Ladeeinstellungen, die Stromgrenzen, die unterstützte Chemie und alle BMS-Kommunikationsanforderungen.

Reicht die passende Nennspannung?

Nein. Betriebsspannungsbereich, Lade- und Entladestrom, Batteriechemie, Kommunikation und Schutzeinstellungen sind ebenfalls wichtig.

Garantiert CAN oder RS485 Kompatibilität?

Nein. Protokoll, Pinbelegung, Firmware und unterstütztes Batterieprofil müssen übereinstimmen. Das Vorhandensein desselben Ports ist kein Beweis.

Kann ich einen Wechselrichter mit einer höheren Nennleistung als meine Batterie verwenden?

Manchmal muss das System jedoch den Batteriestrom und die Batterieleistung auf die zulässigen Werte der Batterie begrenzen. Möglicherweise steht mit dieser Batterie nicht die volle Nennleistung des Wechselrichters zur Verfügung.

Was soll ich tun, wenn meine Batterie nicht vom Wechselrichterhersteller aufgeführt ist?

Bitten Sie beide Hersteller, die Kompatibilität und die genehmigte Konfiguration zu bestätigen. Gehen Sie nicht davon aus, dass eine Kopplung allein aufgrund der Spannung unterstützt wird.

Wo finde ich eine passende Heimbatterie?

Beginnen Sie mit Ihrer erforderlichen Nutzkapazität, Dauer- und Stoßlasten, Wechselrichterspannungsbereich und Backup-Zielen. Entdecken Sie die Optionen für Energiespeicherbatterien für zu Hause und bestätigen Sie vor dem Kauf die modellspezifische Kompatibilität.

Abschluss

Um die Kompatibilität von Batterie und Wechselrichter zu überprüfen, überprüfen Sie den Spannungsbereich, den Lade- und Entladestrom, die Chemie, die Ladeeinstellungen, die BMS-Kommunikation und die Herstelleranforderungen. Sehen Sie sich die Handbücher der genauen Modelle an und bestätigen Sie vor der Installation die vollständige Systemkonfiguration. Dieser Prozess ist zuverlässiger als die Auswahl von Geräten allein anhand der Nennspannung.
