Как подобрать батарею и инвертор: полное руководство

Выбор аккумулятора и инвертора для домашней системы хранения солнечной энергии предполагает нечто большее, чем просто сопоставление двух продуктов с одинаковым номинальным напряжением. Аккумулятор должен работать в диапазоне напряжения, поддерживаемого инвертором, обеспечивать достаточную непрерывную и пиковую мощность, правильно взаимодействовать с инвертором, когда это необходимо, и использовать совместимые настройки зарядки и защиты.

Несоответствие может привести к аварийным сигналам инвертора, неожиданным отключениям, снижению полезной емкости, проблемам с зарядкой или к тому, что система не сможет обеспечить ожидаемую производительность.

В этом руководстве объясняется, как проверить эти требования для бытовых солнечных и домашних резервных систем, включая батареи LiFePO4 и гибридные инверторы.

Почему важна совместимость аккумулятора и инвертора

Аккумулятор хранит энергию, а инвертор преобразует электричество постоянного тока в электричество переменного тока для совместимых бытовых нагрузок. В системе хранения солнечной энергии эти компоненты должны работать вместе в пределах своих электрических и коммуникационных ограничений.

Инвертор определяет, какую мощность система может преобразовать и передать. Батарея определяет, сколько энергии хранится и какой ток она может безопасно подавать или принимать. Система управления аккумулятором (BMS) контролирует аккумулятор и может сообщать о рабочих ограничениях совместимому инвертору.

Даже если два продукта имеют одинаковые номинальные напряжения, они не являются автоматически совместимыми. Также необходимо учитывать их фактические диапазоны напряжения, пределы тока, настройки управления, разъемы и протоколы связи.

Обзор интеграции аккумулятора и инвертора см. в нашем руководстве по совместимости гибридного инвертора и аккумулятора LFP .

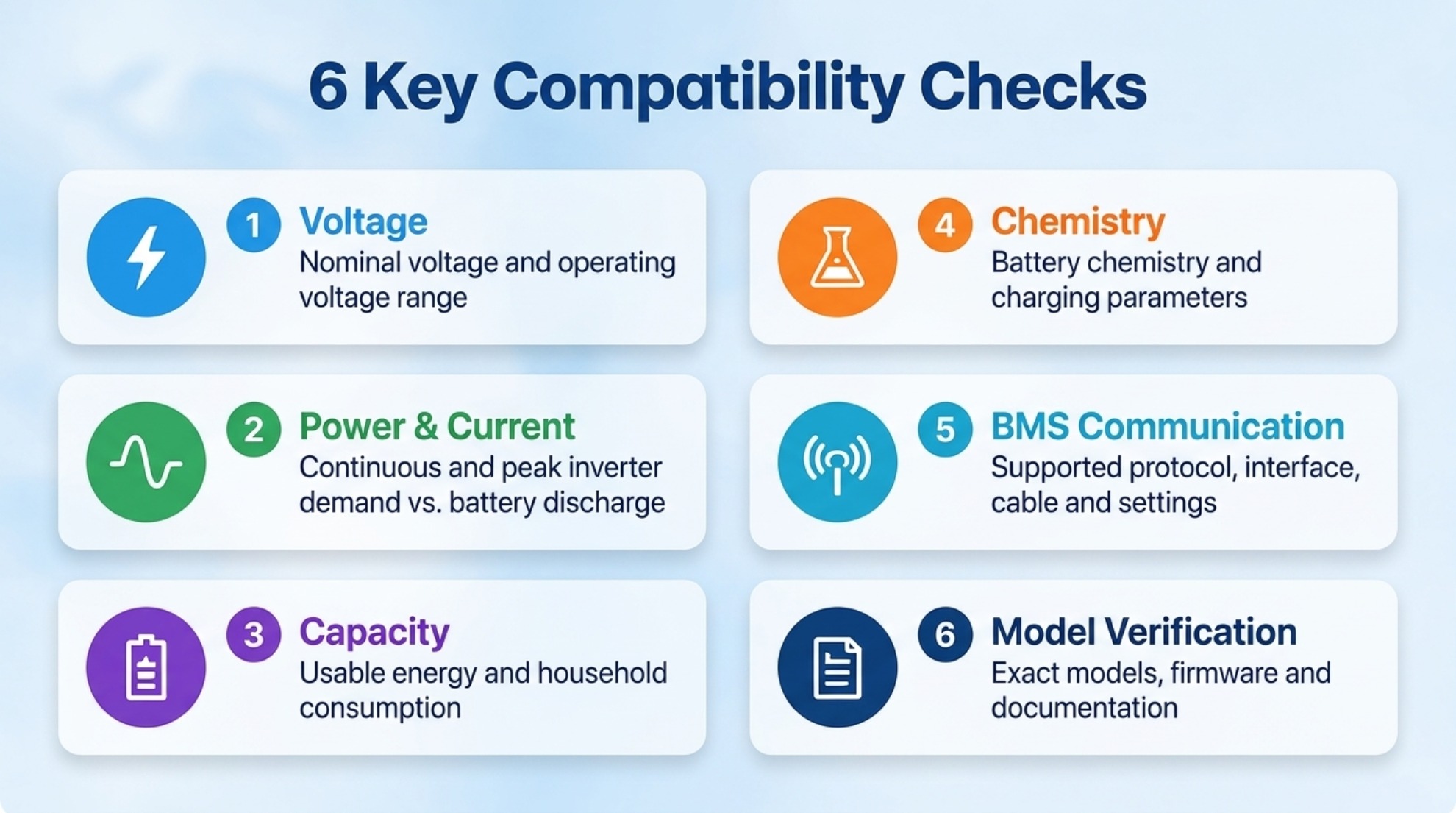

6 ключевых проверок совместимости

Шаг 1. Сопоставьте напряжение батареи и инвертора

Напряжение – это первая проверка совместимости. Номинальное напряжение батареи должно соответствовать аккумуляторной системе инвертора, а фактическое рабочее напряжение батареи должно оставаться в пределах допустимого диапазона входного постоянного тока инвертора.

Понимание номинального напряжения и рабочего напряжения

Номинальное напряжение — это эталонное значение, используемое для описания аккумуляторной системы. Фактическое напряжение аккумулятора меняется во время зарядки и разрядки.

Например, в обычной бытовой конфигурации батареи LiFePO4 используется номинальное напряжение 51,2 В, и ее часто называют батареей класса 48 В. Однако номинальное напряжение само по себе не обеспечивает совместимость с каждым инвертором на 48 В.

Напряжение полной зарядки аккумулятора, нижний рабочий предел и допустимый диапазон напряжения необходимо сравнить со спецификациями производителя инвертора.

Проверьте диапазон поддерживаемых батарей инвертора.

Перед подключением аккумулятора проверьте следующие значения в документации продукта:

• Номинальное напряжение батареи, поддерживаемое инвертором.
• Минимальное и максимальное напряжение постоянного тока аккумулятора.
• Настройки напряжения зарядки аккумулятора.
• Пороги отключения и перезапуска при низком напряжении.
• Любые ограничения, связанные с конкретным типом аккумулятора или режимом работы.

Не полагайтесь только на такие надписи, как «аккумулятор 48 В» или «инвертор 48 В». Два продукта с одинаковым номинальным напряжением могут иметь разные эксплуатационные пределы.

Может ли аккумулятор 48 В работать с инвертором 48 В?

Это может работать, если рабочее напряжение аккумулятора, настройки заряда, ограничения тока и требования к связи поддерживаются конкретным инвертором. Подтвердите совместимость, используя документацию производителя, а не только номинальное напряжение.

Шаг 2. Проверьте мощность инвертора и ток аккумулятора.

Номинальную мощность инвертора и предел тока разряда батареи следует учитывать вместе. Мощный инвертор не обязательно может получить полную номинальную мощность от одной батареи.

Рассчитайте приблизительную потребность в постоянном токе

Например, предположим, что системе необходимо обеспечить мощность переменного тока мощностью 5000 Вт, батарея работает при напряжении 51,2 В, а для этого расчета КПД инвертора предполагается равным 95%.

Это примерная оценка, а не гарантированная эксплуатационная стоимость. Фактический ток зависит от напряжения батареи, эффективности инвертора, характеристик нагрузки и условий эксплуатации. Также необходимо проверить импульсные нагрузки и пределы мощности инвертора.

Сравните результат с ограничениями батареи.

Проверьте техническое описание батареи на наличие:

• Максимальный непрерывный ток разряда.
• Допустимый пиковый ток разряда и его продолжительность.
• Максимальный непрерывный зарядный ток.
• Ограничения тока, связанные с температурой.
• Пороги защиты от перегрузки по току BMS.

Аккумулятор должен обеспечивать необходимый ток в предполагаемых условиях эксплуатации. Если инвертор может потреблять больший ток, чем позволяет батарея, в системе может возникнуть ограничение мощности или защитное отключение.

Не игнорируйте импульсные нагрузки

Некоторые бытовые приборы при запуске потребляют больше энергии, чем при нормальной работе. Двигатели, насосы, компрессоры и некоторые другие нагрузки могут создавать кратковременные скачки напряжения.

Проверьте возможность и продолжительность импульсного напряжения инвертора, затем убедитесь, что батарея и BMS могут поддерживать соответствующую потребность. Не предполагайте, что заявленная пиковая мощность инвертора может поддерживаться постоянно.

Шаг 3. Сопоставьте емкость аккумулятора с вашими энергетическими потребностями

Напряжение и ток определяют, может ли система работать электрически. Емкость аккумулятора определяет, сколько энергии будет доступно с течением времени.

Емкость аккумулятора обычно выражается в киловатт-часах (кВтч), а мощность инвертора — в киловаттах (кВт). Эти значения описывают разные вещи: кВтч измеряет энергию, а кВт измеряет скорость доставки электроэнергии.

Оцените полезную энергию аккумулятора

Фактическая полезная энергия зависит от допустимой глубины разряда аккумулятора, настроек резерва, температуры, старения и потерь в системе. Если возможно, используйте указанную производителем полезную емкость.

Оцените время выполнения резервного копирования

Предположим, что батарея имеет 10 кВтч полезной энергии, предполагаемый КПД инвертора составляет 95%, а средняя нагрузка переменного тока составляет 1 кВт.

Это упрощенная оценка. Реальное время работы может быть короче из-за потребления в режиме ожидания, изменения нагрузки, ограничений работы батареи, температуры и других системных потерь.

Выбирайте мощность в соответствии с нагрузками, которые вам необходимо поддерживать.

Начните с перечисления приборов, которые должны работать во время отключения электроэнергии. Оцените их энергопотребление и количество часов, в течение которых они должны работать. Затем выберите батарею с достаточной полезной энергией и убедитесь, что ее пределы мощности и тока подходят для нагрузки.

Более подробный метод определения размера можно найти в нашем руководстве по расчету правильной мощности системы хранения энергии в кВтч .

Чтобы изучить варианты бытовых аккумуляторов, посетите нашу страницу с солнечными аккумуляторными батареями LiFePO4 .

Шаг 4. Подтвердите химический состав батареи и параметры зарядки.

Химический состав батареи влияет на пределы зарядки, рабочее напряжение, требования к защите и способы обращения с батареей. Инвертор должен поддерживать выбранный химический состав батареи и обеспечивать соответствующие настройки зарядки и разрядки.

Сочетание аккумулятора LiFePO4 с инвертором

Батареи LiFePO4 широко используются в жилых домах для хранения энергии. Однако не каждый инвертор, поддерживающий номинальную батарею 48 В, автоматически поддерживает каждую модель батареи LiFePO4.

Проверьте следующее:

• Поддерживает ли инвертор химический состав батареи и диапазон напряжения.
• Можно ли настроить напряжение и ток зарядки в пределах, установленных производителем батареи.
• Поддерживает ли инвертор требуемый метод связи BMS, если используется связь.
• Подходят ли для аккумулятора настройки отключения по низкому напряжению, перезапуска и резерва.
• Указывает ли производитель батареи какие-либо дополнительные ограничения.

Не копируйте параметры зарядки с другого аккумулятора только потому, что он имеет такое же номинальное напряжение. Всегда используйте характеристики конкретной модели аккумулятора.

Если вы сравниваете химический состав аккумуляторов, прочтите нашу статью о LiFePO4 и свинцово-кислотных аккумуляторах для солнечной энергии .

Шаг 5. Проверьте связь и протоколы BMS

Система управления аккумулятором контролирует состояние аккумулятора и помогает защитить аккумулятор от работы за пределами допустимых пределов. В зависимости от системы BMS может также передавать инвертору такую ​​информацию, как напряжение, пределы тока, температура, состояние заряда и аварийные сигналы.

Почему коммуникационная совместимость имеет значение

Если система использует связь с обратной связью, инвертор и аккумулятор должны поддерживать совместимые протоколы и настройки конфигурации. Физическое соединение само по себе не гарантирует успешного общения.

Два продукта могут предлагать интерфейсы CAN или RS485, но при этом использовать разные протоколы связи, форматы сообщений, назначения контактов или поддерживаемые режимы работы.

Что проверить перед подключением кабелей связи

• Поддерживает ли инвертор конкретную модель аккумулятора.
• Какой протокол связи и порт необходимы.
• Требуется ли указанный кабель связи или распиновка.
• Какой тип батареи или профиль связи следует выбрать в меню инвертора.
• Требуются ли версии прошивки или обновления конфигурации.
• Как система показывает успешную связь и состояние батареи.

Следуйте электрическим схемам производителя и инструкциям по установке. Не предполагайте, что кабель с правильным разъемом будет иметь правильную распиновку.

Могут ли аккумулятор и инвертор работать без связи BMS?

Некоторые комбинации поддерживают одобренный производителем режим работы по напряжению без обратной связи. Другим требуется связь для нормальной работы или выполнения определенных функций.

Не думайте, что отключение связи является безопасным решением проблемы связи. Используйте режим без связи только в том случае, если оба производителя явно разрешают это и можно поддерживать необходимые настройки зарядки, разрядки и защиты.

Дополнительные сведения о зарядке см. в разделе «Как заряжать литий-ионный аккумулятор» .

Шаг 6. Проверьте точные модели батареи и инвертора.

Общих заявлений, таких как «совместимость с инверторами 48 В», недостаточно для подтверждения правильной работы конкретной комбинации.

Перед покупкой или установкой системы проверьте точные номера моделей в последней документации производителя.

Ознакомьтесь с документацией по инвертору.

• Поддерживаемый химический состав батареи и номинальное напряжение.
• Диапазон напряжения аккумулятора и пределы зарядки.
• Максимальный ток зарядки и разрядки.
• Поддерживаемые протоколы BMS и модели аккумуляторов.
• Требования к прошивке и инструкция по настройке.
• Требования к установке, заземлению, защите от перегрузки по току и изоляции.

Ознакомьтесь с документацией по аккумулятору

• Номинальное напряжение и диапазон рабочего напряжения.
• Номинальная и полезная мощность.
• Максимальный непрерывный и пиковый ток заряда/разряда.
• Допустимые условия зарядки и диапазон рабочих температур.
• Интерфейсы связи BMS и поддерживаемые протоколы.
• Утвержденные последовательные или параллельные конфигурации, если применимо.

Если совместимость неизвестна, перед установкой получите письменное подтверждение от производителя батареи или инвертора.

Для получения информации по конкретному продукту ознакомьтесь с солнечными аккумуляторами энергии LiFePO4 компании JM Energy Tech и индивидуальными решениями для хранения энергии LiFePO4 .

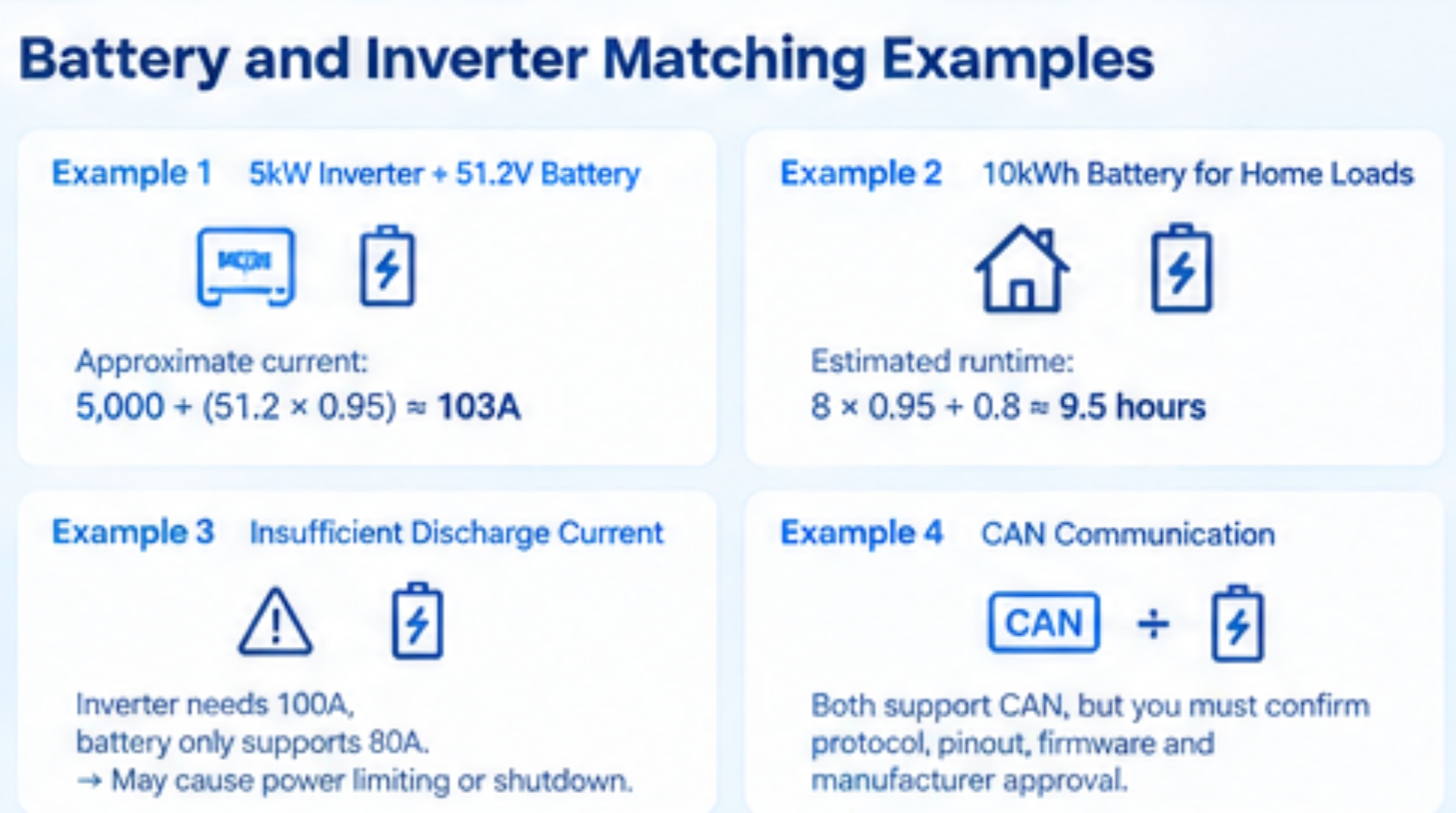

Четыре наглядных примера соответствия батареи и инвертора

Следующие примеры объясняют, как оценивать распространенные сценарии жилых помещений. Это упрощенные расчеты, а не проверенные установки клиентов или подтверждения совместимости конкретных коммерческих продуктов.

Пример 1: Инвертор мощностью 5 кВт и аккумулятор 51,2 В.

Предположим, что инвертор мощностью 5 кВт соединен с аккумулятором, работающим при напряжении 51,2 В. Если инвертор выдает переменный ток мощностью 5000 Вт с предполагаемым КПД 95 %, приблизительный ток батареи при этом напряжении составит:

Следующим шагом является сравнение этого требования с номинальным током непрерывного разряда батареи, пределами BMS и допустимыми условиями эксплуатации. Если батарея не может безопасно обеспечить необходимый ток, системе может потребоваться другая конфигурация батареи или более низкий предел выходной мощности инвертора.

Пример 2: Аккумулятор емкостью 10 кВтч для основных бытовых потребителей.

Предположим, что система обеспечивает 8 кВтч полезной энергии после учета рабочего резерва. Если основная домашняя нагрузка в среднем составляет 800 Вт, упрощенная оценка времени работы при предполагаемом КПД инвертора 95% будет равна:

Эта оценка предполагает постоянную среднюю нагрузку. Фактическое время работы зависит от использования устройства, состояния батареи и потерь в системе.

Пример 3: Аккумулятор с недостаточным током разряда.

Предположим, инвертору может потребоваться примерно 100 А от батареи в определенной рабочей точке, в то время как выбранная батарея допускает только 80 А постоянного разрядного тока.

Эта комбинация может не поддерживать полную мощность инвертора. В зависимости от оборудования система может ограничивать мощность, вызывать срабатывание защиты BMS или отключаться при большой нагрузке. Проверьте допустимые пределы и определите, может ли одобренная производителем конфигурация батареи поддерживать требуемый ток.

Пример 4. Аккумулятор с интерфейсом CAN и инвертор с CAN.

Наличие CAN-интерфейсов на обоих продуктах само по себе не доказывает совместимость. Точная модель аккумулятора, модель инвертора, реализация протокола, распиновка, встроенное ПО и конфигурация должны соответствовать требованиям производителя.

Проверьте утвержденный список совместимости и следуйте указанным настройкам связи. Если комбинация не указана в списке, запросите подтверждение, а не предполагайте, что соединение будет работать.

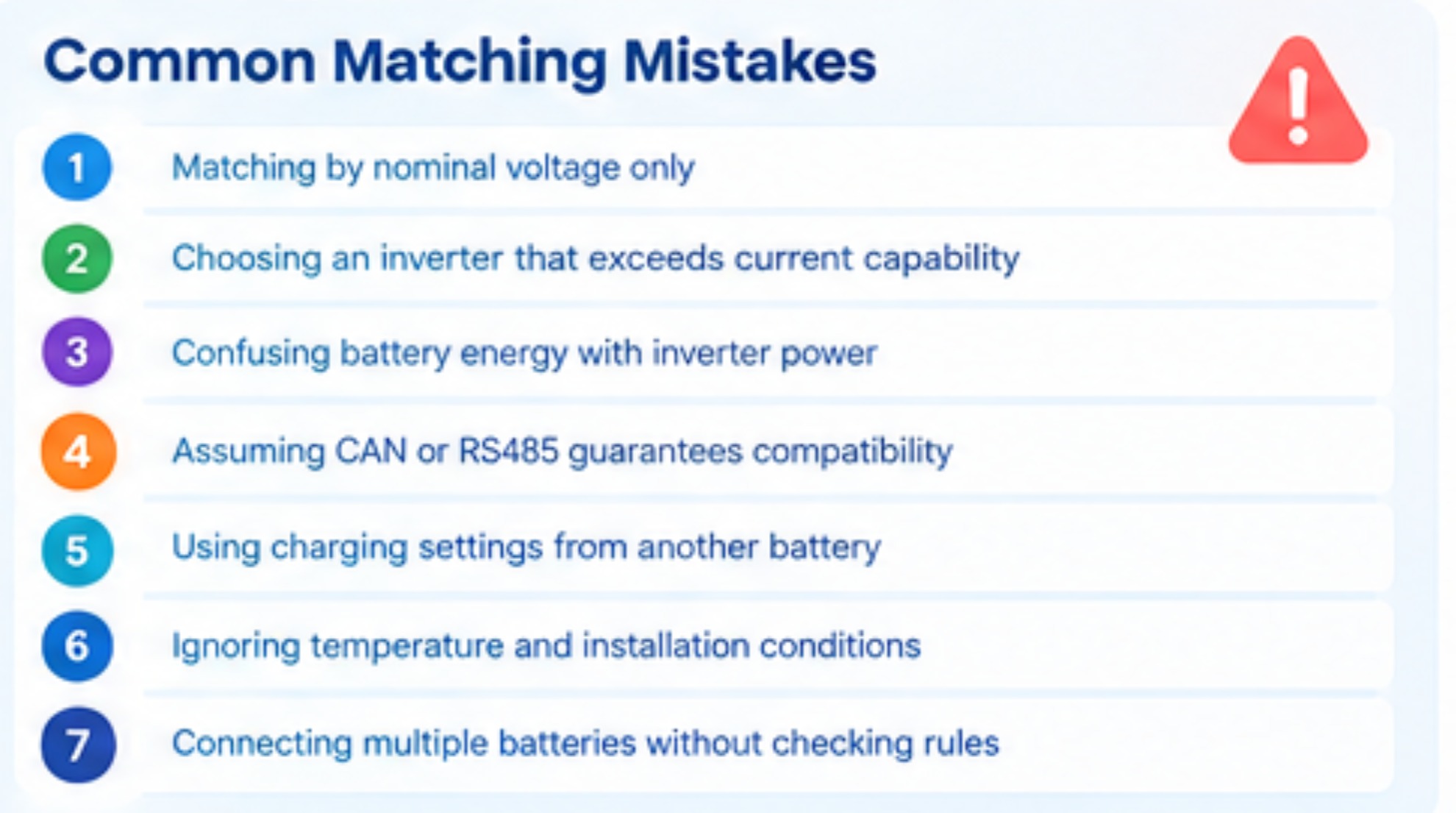

Распространенные ошибки при выборе аккумулятора и инвертора

1. Соответствие продуктов только по номинальному напряжению.

Два продукта с одинаковым номинальным напряжением могут иметь несовместимые рабочие диапазоны или настройки зарядки. Сравните полные характеристики.

2. Выбор инвертора, мощность которого превышает ток аккумулятора.

Выходная мощность инвертора должна поддерживаться аккумулятором в предусмотренных условиях эксплуатации. Проверьте непрерывный ток, пиковый ток и любые ограничения BMS.

3. Путать энергию аккумулятора с мощностью инвертора

Номинал батареи в кВтч описывает запасенную энергию, а номинал инвертора в кВт описывает преобразование энергии. Большая батарея может обеспечить длительное время автономной работы, но при этом не сможет обеспечить высокую мгновенную нагрузку, если ее предел тока слишком низок.

4. Предполагается, что CAN или RS485 гарантируют совместимость.

Коммуникационные интерфейсы не являются гарантией универсальной совместимости. Протоколы, проводка, встроенное ПО и поддерживаемые модели должны быть проверены.

5. Использование настроек зарядки от другого аккумулятора

Не копируйте параметры зарядки с другой модели без подтверждения. Неправильные настройки могут повлиять на производительность аккумулятора, поведение защиты и срок службы.

6. Игнорирование температуры и условий установки.

Пределы заряда и разряда аккумулятора могут меняться в зависимости от температуры. Соблюдайте эксплуатационные ограничения производителя батареи и требования к установке инвертора.

7. Подключение нескольких аккумуляторов без проверки правил конфигурации

При параллельном или последовательном подключении батарей убедитесь, что производитель допускает предполагаемую конфигурацию. Проверьте поддерживаемое количество батарей, требования к совместному использованию тока, настройку связи, размеры кабеля и защитные устройства.

Устранение распространенных проблем совместимости

Не обходите BMS, не нарушайте функции защиты и не увеличивайте пределы зарядки и разрядки, превышающие спецификации производителя, для решения проблемы совместимости. Если причина неясна, прекратите соответствующую операцию и обратитесь к производителю оборудования или квалифицированному установщику.

Время автономной работы и долгосрочная работа также зависят от условий эксплуатации. Узнайте больше о сроке службы солнечной батареи .

Контрольный список выбора батареи и инвертора для установщиков и дистрибьюторов

Используйте этот контрольный список при оценке предлагаемой комбинации накопителей энергии в жилых домах.

• Подтвердите точные номера моделей аккумуляторов и инверторов.
• Убедитесь, что диапазоны номинального и рабочего напряжения совместимы.
• Рассчитайте ток батареи, необходимый для предполагаемой выходной мощности инвертора.
• Проверьте пределы непрерывного и пикового тока заряда/разряда.
• Оцените полезную энергию и время автономной работы на основе фактического профиля нагрузки домохозяйства.
• Подтвердите поддержку химического состава батареи и параметры зарядки.
• Проверьте протокол BMS, распиновку кабеля, профиль связи и требования к встроенному ПО.
• Проверьте, указана ли данная комбинация в списке совместимости производителя или имеется ли письменное одобрение производителя.
• Подтвердите требования к установке, заземлению, защите от перегрузки по току, изоляции и кабелям.
• Ознакомьтесь с условиями гарантии, документацией по установке и доступной технической поддержкой.

Для приложений, требующих определенной конфигурации, просмотрите доступные индивидуальные варианты пакетов хранения LiFePO4 и подтвердите технические требования у поставщика перед размещением заказа.

Часто задаваемые вопросы

1. Могу ли я использовать любую батарею на 48 В с инвертором на 48 В?

Нет. Номинальное напряжение является лишь одним фактором совместимости. Вы также должны проверить рабочее напряжение, параметры зарядки, непрерывный и пиковый ток, химический состав батареи, связь BMS и точные модели, поддерживаемые производителем.

2. Как узнать, совместима ли батарея LiFePO4 с моим инвертором?

Проверьте список аккумуляторов, утвержденный производителем инвертора, и сравните его с конкретной моделью аккумулятора. Подтвердите диапазон напряжения, пределы зарядки, допустимый ток, протокол связи, требования к кабелю и настройки прошивки. Запросите подтверждение производителя, если комбинация не указана.

3. Нужен ли аккумулятор большей мощности в инверторе большей мощности?

Не обязательно. Емкость аккумулятора в кВтч описывает запасенную энергию, а мощность инвертора в кВт показывает, сколько энергии может быть передано в данный момент времени. Выбирайте инвертор в соответствии с требуемой нагрузкой, а батарею — в соответствии с требуемой энергией и временем работы, обеспечивая при этом электрическую совместимость обоих компонентов.

4. Могу ли я подключить две батареи к одному инвертору?

Иногда, но только если производители аккумуляторов и инверторов разрешают предлагаемую конфигурацию. Перед установкой проверьте количество поддерживаемых батарей, правила параллельного или последовательного подключения, настройку связи, распределение тока, размеры кабеля и защитные устройства.

5. Почему мой инвертор не может связаться с аккумулятором?

Возможные причины включают неподдерживаемую модель аккумулятора, неправильный протокол связи, неправильную распиновку, неправильные настройки инвертора, различия в прошивке или проблемы с проводкой. Проверьте документацию производителя и утвержденный список совместимости, а не предполагайте, что соответствующих портов CAN или RS485 достаточно.

6. Могу ли я использовать инвертор без связи BMS?

Только если конкретная батарея и инвертор поддерживают одобренный производителем режим работы без замкнутой связи. Следуйте утвержденным настройкам зарядки, разрядки и защиты. Не отключайте необходимую связь и не обходите средства защиты, чтобы заставить систему работать.

7. Какая емкость аккумулятора мне нужна для домашнего резервного копирования?

Требуемая мощность зависит от того, какие устройства вы хотите использовать, их энергопотребления, продолжительности резервного питания, полезной энергии аккумулятора и системных потерь. Прежде чем выбирать батарею, оцените свои ежедневные потребности в энергии или потребности в энергии в период простоя. См. наше руководство по расчету правильной мощности в кВтч .

8. Что следует проверить перед покупкой домашнего аккумулятора?

Проверьте полезную емкость, номинальное и рабочее напряжение, постоянный и пиковый ток, химический состав батареи, функции BMS, совместимость связи, пределы рабочей температуры, условия гарантии и требования к установке. Также убедитесь, что предполагаемая модель инвертора поддерживается.

Заключение

Для подбора аккумулятора и инвертора требуется больше, чем просто выбор продуктов с одинаковым номинальным напряжением. Диапазон напряжения, допустимый ток, полезная энергия, химический состав аккумуляторов, связь BMS и одобрение конкретной модели — все это влияет на то, может ли бытовая система хранения энергии работать по назначению.

Начните с технических характеристик инвертора и аккумулятора, рассчитайте ожидаемый ток и потребляемую энергию и перед установкой подтвердите точную комбинацию у производителей. Этот процесс помогает уменьшить проблемы совместимости, которых можно избежать, и поддерживает более безопасную и надежную домашнюю систему хранения энергии.

Техническое примечание. В этой статье представлены общие образовательные рекомендации. Фактическая совместимость зависит от конкретных моделей аккумуляторов и инверторов, их текущей документации, встроенного ПО, схемы установки и местных требований к электрооборудованию. Всегда следуйте инструкциям производителя и при необходимости обращайтесь к квалифицированному установщику.
