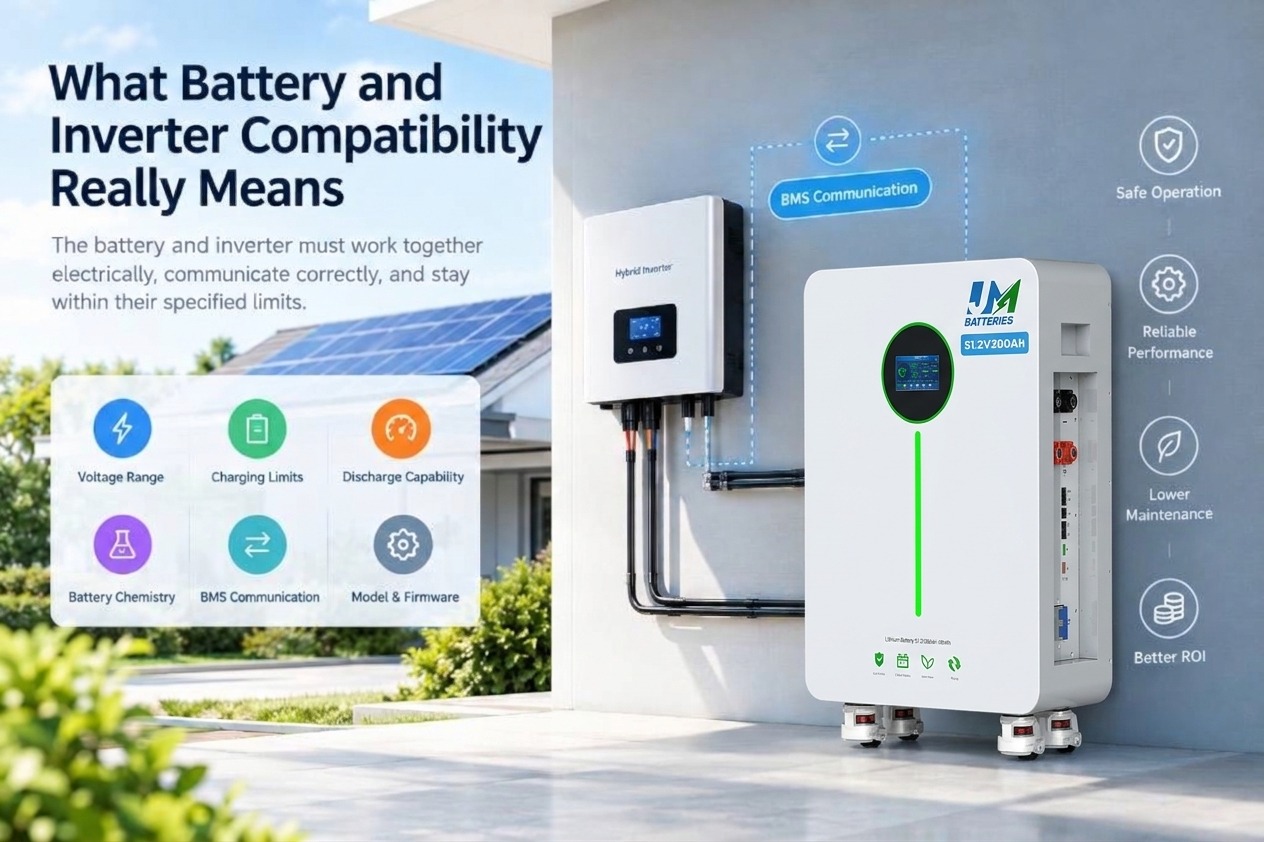

1. Что на самом деле означает совместимость аккумулятора и инвертора

Совместимость — это больше, чем просто маркировка общего напряжения или подходящий разъем. Это означает, что аккумулятор и инвертор могут вместе выполнять свои функции, оставаясь при этом в пределах, установленных их производителями.

Необходимо совместить несколько деталей:

• Электрическое напряжение:Рабочий диапазон батареи должен находиться в пределах поддерживаемого инвертором диапазона входного постоянного тока.
• Требования к зарядке:Инвертор должен иметь возможность использовать подходящие настройки зарядки и соблюдать ограничения по напряжению и току аккумулятора.
• Возможность разряда:Аккумулятор должен обеспечивать ток, необходимый инвертору при предполагаемых условиях нагрузки.
• Химия батареи:Режим зарядки и настройки управления должны соответствовать химическому составу аккумулятора и рекомендациям производителя.
• Коммуникация:Если используется связь BMS, устройства должны поддерживать совместимый протокол и конфигурацию.
• Поддержка модели:Совместимость может зависеть от конкретной модели аккумулятора, модели инвертора, прошивки и утвержденного режима работы.

Эти требования взаимосвязаны, но не являются взаимозаменяемыми. Батарея может иметь правильный диапазон напряжения и все же быть непригодной для инвертора, который не может обмениваться данными со своей BMS в требуемом режиме. Аналогично, два устройства могут успешно обмениваться данными, но их токовая мощность недостаточна для предполагаемой нагрузки.

Вот почему рискованно выбирать оборудование, основываясь только на названии продукта. Такое описание, как «Литиевая батарея 48 В», не предоставляет всей информации, необходимой для одобрения конкретной комбинации инверторов.

Гибридные инверторы вызывают еще одно соображение: системе может потребоваться координировать работу батареи с солнечной генерацией, домашними нагрузками и зарядкой сети. Детали зависят от конструкции инвертора и предполагаемой установки.

Соответствующий обзор можно найти в нашем руководстве посовместимость гибридного инвертора и аккумулятора LiFePO4.

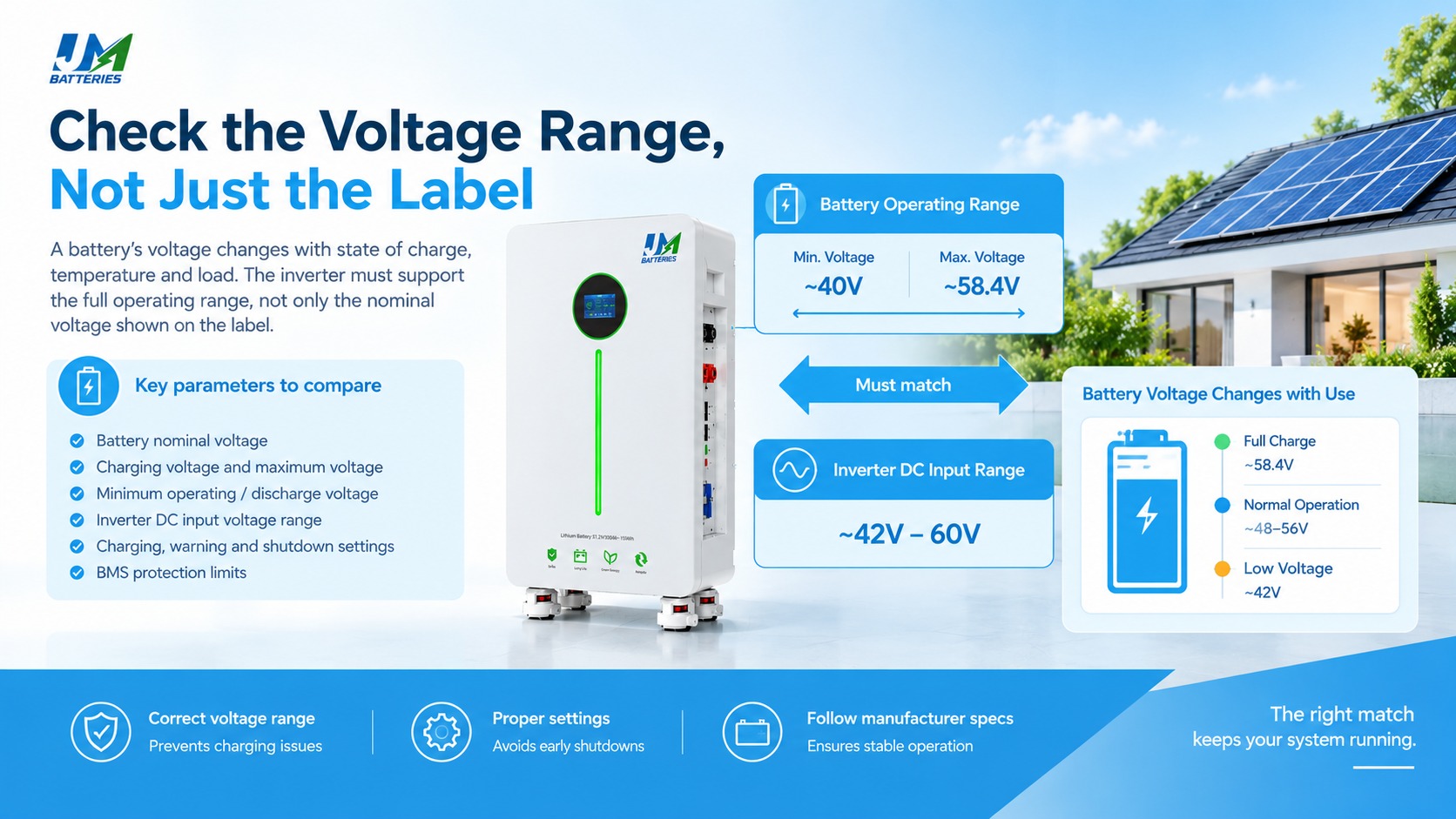

2. Проверьте диапазон напряжения, а не только этикетку.

При оценке аккумулятора и инвертора разумно начать с напряжения, но номинальное напряжение говорит лишь часть истории.

Напряжение на клеммах аккумулятора меняется по мере его зарядки и разрядки. Температура, ток, уровень заряда и конструкция аккумулятора также могут влиять на его рабочее напряжение. Инвертор должен поддерживать соответствующий диапазон напряжения на протяжении всей нормальной работы, а не только в какой-то момент.

Почему этикетки 48 В недостаточно

Аккумулятор LiFePO4 напряжением 51,2 В обычно называют аккумулятором класса 48 В. Это не означает автоматически, что он будет работать с каждым инвертором, предназначенным для аккумуляторной системы на 48 В.

Прежде чем выбрать комбинацию, сравните следующие характеристики:

• Номинальное напряжение батареи и документированный рабочий диапазон.
• Рекомендованное производителем напряжение зарядки и максимально допустимое напряжение зарядки.
• Указанное нижнее рабочее или разрядное напряжение аккумулятора.
• Диапазон напряжения батареи постоянного тока, поддерживаемый инвертором.
• Настраиваемые пороги зарядки, предупреждения и выключения инвертора.
• Пределы защиты батареи BMS и реакция инвертора при достижении предела.

Эти цифры должны быть взяты из документации на конкретный рассматриваемый продукт. Настройки батареи другой модели не следует копировать просто потому, что обе батареи имеют одинаковое номинальное напряжение.

Как может выглядеть несоответствие напряжения

Рассмотрим систему, которая прекращает зарядку до того, как батарея достигнет ожидаемого состояния заряда. Одной из возможных причин является настройка зарядного напряжения, которая не подходит аккумулятору. Если BMS обнаруживает состояние, выходящее за допустимые пределы, она может ограничить или прервать зарядку.

Другая проблема может возникнуть во время выписки. Если отсечка инвертора по низкому напряжению установлена ​​слишком высоко, система может прекратить использование батареи раньше, чем ожидает владелец. Если порог отсечки установлен слишком низким, инвертор может не отреагировать должным образом до того, как батарея достигнет порога защиты.

Ни один из симптомов не доказывает, что сама батарея неисправна. Перед заменой оборудования установщик должен сравнить фактические показания напряжения, настроенные пороговые значения, состояние BMS и рекомендации производителя.

Настройки напряжения никогда не следует изменять просто для подавления сигнала тревоги. Используйте документированную конфигурацию для одобренной комбинации аккумулятора и инвертора.

3. Связь BMS: CAN, RS485 и конфигурация.

Система управления аккумулятором (BMS) контролирует условия работы аккумулятора и обеспечивает защитные функции. В зависимости от конструкции батареи он может контролировать напряжение элемента, ток, температуру и другие параметры.

Когда аккумулятор и инвертор поддерживают связь с обратной связью, BMS также может предоставлять информацию, используемую инвертором для управления зарядкой и разрядкой. Это помогает инвертору реагировать на заявленные пределы батареи, а не полагаться только на фиксированные пороговые значения напряжения.

Наличие одного и того же порта не гарантирует связь

CAN и RS485 являются распространенными интерфейсами связи в бытовых системах хранения энергии. Однако наличие у двух устройств портов CAN не означает, что они используют один и тот же протокол. То же предостережение применимо и к RS485.

Успешное общение может зависеть от нескольких деталей:

• Протокол поддерживается обоими производителями.
• Правильный порт связи на каждом устройстве.
• Распиновка кабеля и расположение проводки.
• Выбранный тип батареи или режим связи в инверторе.
• Требуемые параметры связи или адресация устройства.
• Версии встроенного ПО и требования совместимости для конкретной модели.

Кабель может физически подходить, но иметь неправильное расположение контактов. Выбор протокола, который поддерживается одним устройством, но не поддерживается другим, не приведет к установлению предполагаемого соединения. По этой причине установщикам следует использовать документированный кабель и инструкции по подключению, а не предполагать, что стандартный сетевой кабель будет работать.

Работа в замкнутом и разомкнутом контуре

В системе с обратной связью аккумулятор BMS и инвертор обмениваются поддерживаемой рабочей информацией. В зависимости от реализации это может включать состояние батареи и допустимые пределы зарядки или разрядки.

Вместо этого конфигурация с разомкнутым контуром может полагаться на настройки инвертора, такие как напряжение зарядки и отключение при низком напряжении, без того же уровня оперативной информации BMS. Допустимо ли это, зависит от оборудования и инструкций производителя.

Не предполагайте, что работа с разомкнутым контуром поддерживается только потому, что инвертор может производить энергию от батареи. Для некоторых продуктов требуется особая схема связи, и работа без нее может ограничить функции или выйти за рамки утвержденной конфигурации.

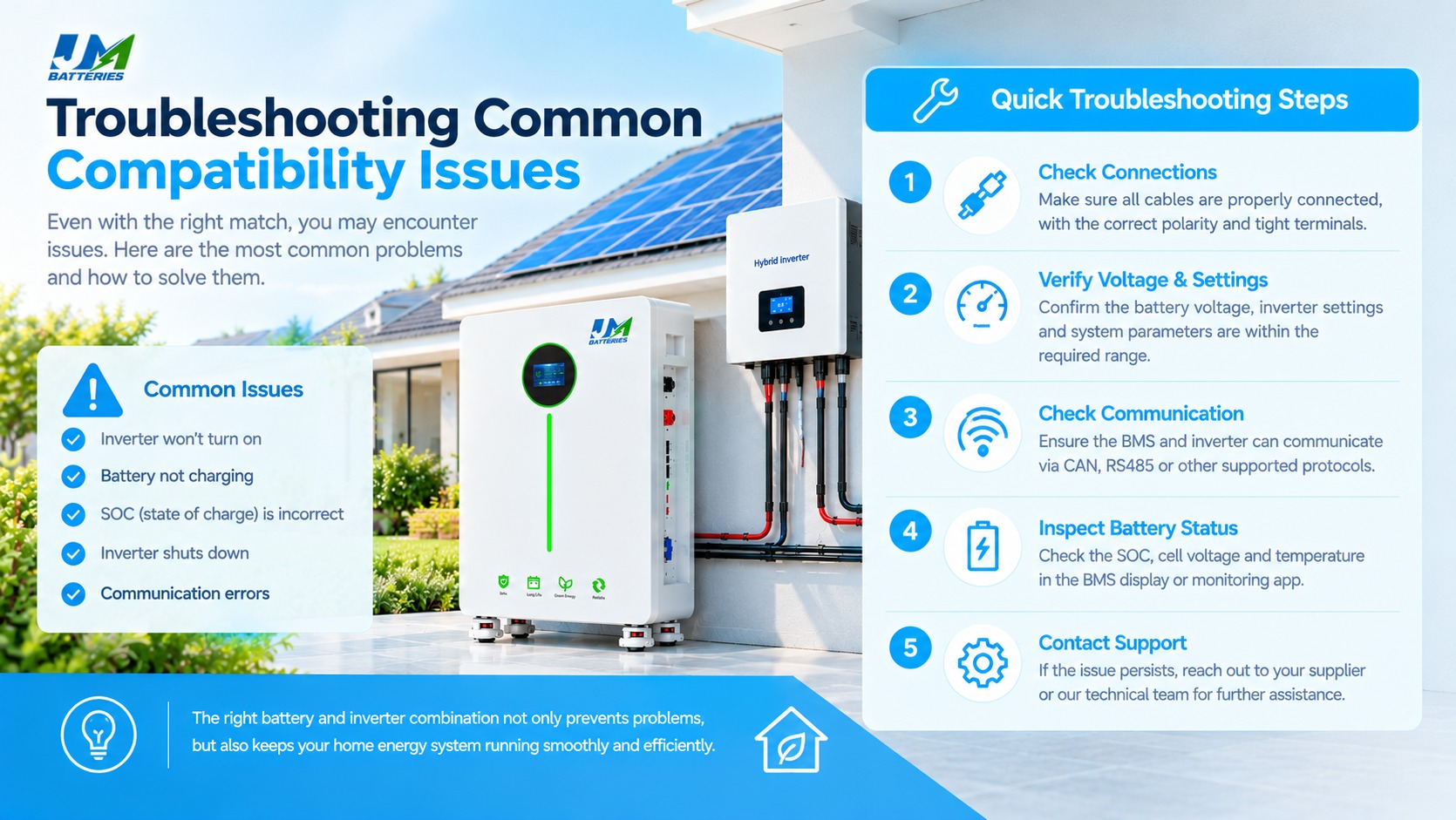

При появлении сигнала тревоги связи

Тревога связи может иметь более одной причины. Возможно, кабель подключен не к тому порту, неправильно выбран протокол или оборудование не поддерживает выбранную комбинацию. Батарея, перешедшая в защитное состояние, также может перестать обеспечивать нормальную связь.

Разумной первой проверкой является подтверждение того, что батарея включена, проверка индикаторов сигналов тревоги BMS, проверка назначения кабеля и портов и сравнение выбранного протокола с инструкциями производителя. Затем, где это необходимо, следует проверить поддержку встроенного ПО и модели.

Изменение нескольких настроек одновременно может затруднить выявление неисправности. Проведите документированные проверки по порядку и запишите все изменения, внесенные во время ввода в эксплуатацию.

Если вам нужно объяснить клиентам мониторинг батареи, прочтите нашу статьюкак работает уровень заряда аккумулятора (SoC).

4. Емкость аккумулятора, мощность инвертора и ток

Другая распространенная ошибка при выборе — рассматривать емкость аккумулятора и мощность инвертора так, как будто они измеряют одно и то же. Они этого не делают.

Емкость аккумулятора обычно выражается в киловатт-часах (кВтч), что описывает запасенную энергию. Выходная мощность инвертора выражается в киловаттах (кВт), что описывает, какую мощность он может выдать в данный момент времени.

Большая батарея может обеспечить значительную энергию в течение нескольких часов, но при этом имеет ограниченный максимальный ток разряда. И наоборот, инвертор может иметь достаточную выходную мощность переменного тока для пиковой нагрузки в доме, но требовать большего постоянного тока, чем может безопасно обеспечить выбранная батарея.

Оцените ток на стороне батареи

Полезная первая оценка постоянного тока:

Например, гипотетическая потребность в мощности постоянного тока мощностью 5000 Вт при напряжении 50 В дает расчетный ток 100 А. Этот расчет иллюстрирует взаимосвязь между мощностью, напряжением и током; это не спецификация для какого-либо конкретного продукта.

В реальной установке требуемый ток может быть выше из-за потерь преобразования и изменений напряжения батареи. При оценке конечной системы используйте документированные входные требования и информацию об эффективности инвертора.

Проверяйте непрерывные и пиковые пределы отдельно

Некоторые инверторы могут подавать короткие импульсы мощности, превышающие их непрерывную выходную мощность. Аккумуляторы и устройства BMS также могут иметь отдельные пределы непрерывного и пикового разряда, иногда с конкретными ограничениями по времени.

Эти рейтинги необходимо тщательно сравнивать. Кратковременную пиковую мощность батареи не следует рассматривать как ее непрерывную работоспособность, а пиковую мощность инвертора нельзя считать доступной бесконечно.

Это имеет значение в домах с приборами, имеющими большие пусковые токи. Система может комфортно управлять освещением, маршрутизаторами и другими небольшими нагрузками, но отключаться при запуске более крупного устройства или одновременной работе нескольких нагрузок.

Емкость зарядки тоже имеет значение

Совместимость – это не только обеспечение электропитанием бытовых потребителей. Аккумулятор также необходимо заряжать в указанных пределах.

Если инвертор может выдавать больший зарядный ток, чем позволяет аккумулятор, его предел зарядки необходимо настроить соответствующим образом. Если задействовано несколько источников зарядки, установщик должен учитывать, как система контролирует их совокупный вклад в батарею.

Окончательный проект системы должен учитывать полезную энергию батареи, возможность непрерывной и пиковой разрядки, пределы зарядки, выходную мощность инвертора и ожидаемый профиль нагрузки. Номинальная мощность в кВтч сама по себе не может определить, будет ли батарея поддерживать конкретный инвертор.

Для более подробной информации о размерах инвертора прочитайте наше руководство поВыбор инвертора для аккумулятора 48 В.

5. Настройки защиты и безопасность системы

BMS и инвертор имеют разные обязанности по защите. BMS батареи может отслеживать условия на уровне ячеек и ограничивать или отключать батарею при достижении заданного предела. Инвертор имеет собственные функции защиты для входа постоянного тока, выхода переменного тока, температуры и других условий эксплуатации.

Эти функции предназначены для работы в пределах возможностей оборудования. Ни одно из устройств не следует рассматривать как замену системы защиты другого.

Повторные поездки должны быть расследованы.

Если инвертор неоднократно запрашивает зарядку или разрядку батареи за пределами допустимых пределов, может вмешаться BMS. Результатом может быть неожиданное завершение работы, предупреждение или цикл прерываний, которые затрудняют использование системы.

Повторяющиеся события защиты следует рассматривать как симптомы, требующие расследования. Отключение функции защиты или изменение настройки, выходящее за рамки рекомендаций производителя, может скрыть исходную проблему, а не решить ее.

Правильная установка остается важной

Даже поддерживаемая комбинация аккумулятора и инвертора требует правильной установки. Необходимо учитывать размеры кабеля, качество соединения, защиту от перегрузки по току, изоляцию, заземление, вентиляцию, условия окружающей среды и местные электротехнические требования.

Системы с несколькими батареями требуют дополнительных проверок. Установщик должен подтвердить разрешенное количество блоков, способ подключения, требования к разделению тока, конфигурацию связи, а также любые ограничения на сочетание моделей или мощностей батарей.

Таким образом, совместимость является частью безопасной конструкции системы, а не заменой следования руководствам по установке и применимым электрическим стандартам.

Для получения дополнительных указаний прочтите нашуРуководство по безопасности при использовании домашних аккумуляторов для хранения энергии.

6. Три показательных сценария совместимости

Следующие примеры представляют собой гипотетические сценарии, призванные объяснить распространенные проблемы. Они не являются реальными случаями клиентов JM Energy Tech или проверенными комбинациями конкретных продуктов.

Сценарий 1: Метки напряжения совпадают, но настройки не совпадают.

Дистрибьютор выбирает батарею и инвертор, поскольку оба они предназначены для системы класса 48 В. Во время ввода в эксплуатацию установщик обнаруживает, что поддерживаемый рабочий диапазон инвертора или настройки зарядки не соответствуют характеристикам аккумулятора.

Система может прекратить зарядку раньше, чем ожидалось, или вызвать срабатывание защиты аккумулятора. Важный урок — перед заказом сравнивайте задокументированные диапазоны и настройки напряжения, а не полагайтесь на этикетку с номинальным напряжением.

Сценарий 2: Кабель связи подходит, но инвертор не может прочитать информацию об аккумуляторе.

Установщик соединяет батарею и инвертор с помощью кабеля, подходящего к обоим портам связи. Тем не менее инвертор сообщает об ошибке связи.

Проблема может быть связана с протоколом, распиновкой кабеля, выбором порта, прошивкой или комбинацией неподдерживаемой модели. Проверка инструкций производителя и информации о совместимости более полезна, чем постоянная замена кабелей без четкого процесса диагностики.

Сценарий 3: В аккумуляторе осталась энергия, но система выключается.

Домовладелец выбирает батарею с достаточной номинальной энергией на ожидаемый период резервного питания. Инвертор может обеспечивать запланированную бытовую нагрузку, но система отключается, когда несколько приборов работают вместе.

Одним из возможных объяснений является то, что аккумулятор или BMS достигли допустимого предела тока разряда. В этом случае добавление дополнительной мощности в кВтч само по себе может не решить проблему. Установщику необходимо проверить разрядную способность аккумулятора, потребность инвертора в постоянном токе и профиль нагрузки. Любое расширение должно соответствовать конфигурации, одобренной производителем батареи.

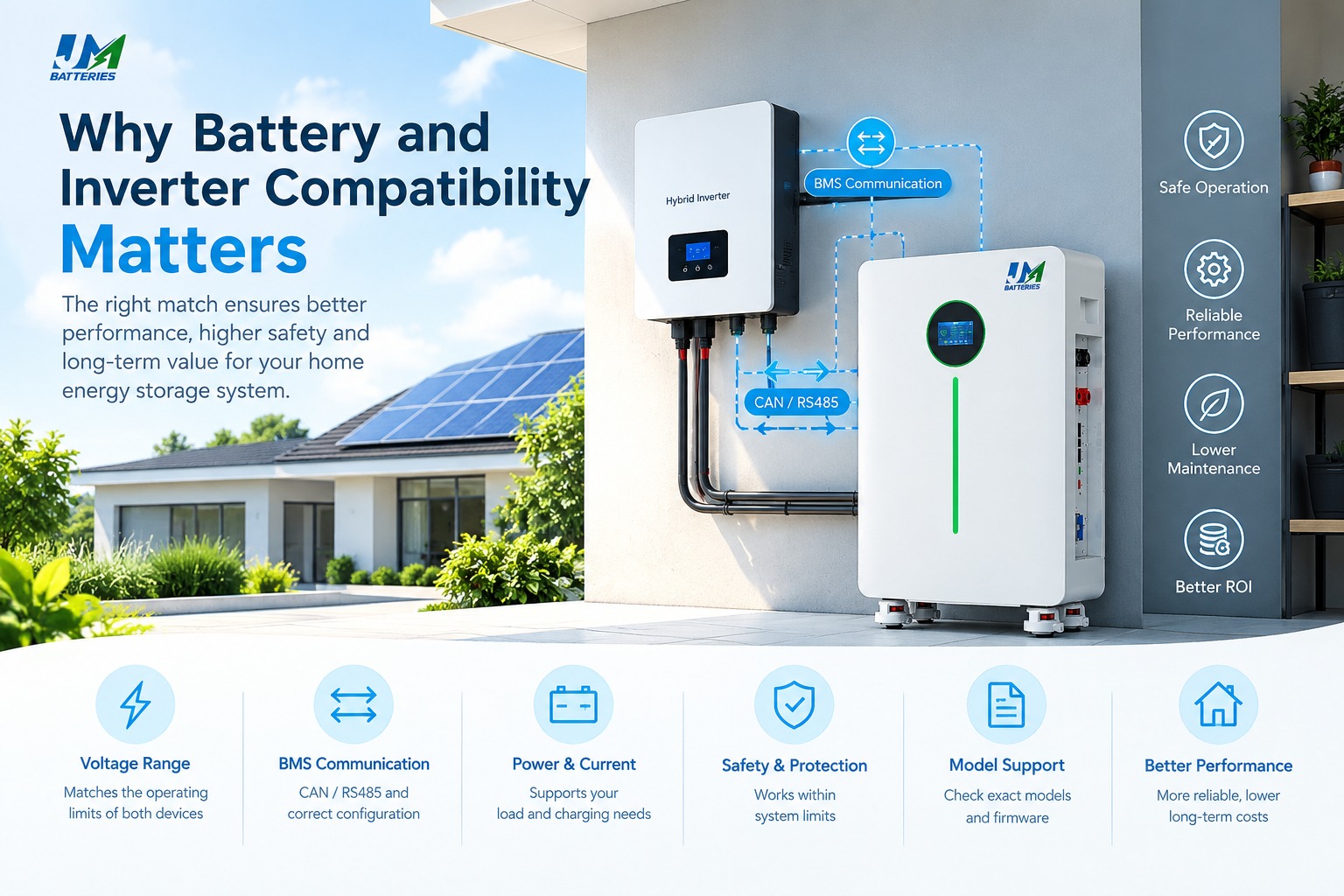

7. Влияние на надежность и стоимость владения

Система может пройти первоначальные проверки при запуске, но работать с ней будет неудобно, если батарея и инвертор не настроены соответствующим образом. Совместимость влияет не только на ввод в эксплуатацию: она может влиять на повседневную доступность, устранение неполадок и поддержку, необходимую после установки.

Полезная энергия и доступность системы

Неправильные пороговые значения напряжения или ограничения, связанные со связью, могут помешать использованию батареи должным образом. Владелец может видеть оставшуюся энергию на дисплее батареи, хотя инвертор уже перестал разряжаться.

Это не обязательно означает, что аккумулятор потерял емкость. Причиной может быть настроенное отключение, событие защиты, ограничение тока или другое состояние системы. Диагностика должна основываться на фактических показаниях и документации оборудования.

Условия эксплуатации и срок службы батареи

Срок службы батареи зависит от нескольких факторов, включая качество элементов, температуру, глубину разряда, силу тока, методы зарядки, а также количество и характер рабочих циклов. Неправильно настроенный инвертор может привести к выходу за пределы рекомендуемых пределов батареи или вызвать перерывы в работе, которых можно избежать.

Однако сама по себе совместимость не может гарантировать более длительный срок службы или определенное количество циклов. Практическая цель состоит в том, чтобы обеспечить соответствие системы эксплуатационным требованиям производителя и избежать повторных защитных событий.

Гарантийная и послепродажная поддержка

Производители аккумуляторов и инверторов могут публиковать утвержденные комбинации, необходимые настройки и условия установки. Эти детали также могут повлиять на то, как будет расследоваться проблема, связанная с поддержкой.

Для дистрибьютора неподдерживаемая комбинация может создать неопределенность относительно того, какой поставщик должен решить проблему. Для установщика это может означать дополнительные посещения объекта, дополнительное тестирование или задержку передачи заказчику.

Совместное хранение номеров моделей, технической документации, подтверждений совместимости и настроек ввода в эксплуатацию дает команде поддержки более четкую отправную точку при возникновении проблемы.

Общая стоимость владения

Первоначальная цена оборудования не отражает всей картины. Покупателям также следует учитывать время ввода в эксплуатацию, техническую подготовку, документацию, послепродажную поддержку, возможные возвраты и стоимость замены продукта, если выбранная комбинация окажется неподходящей.

Эти затраты будут варьироваться в зависимости от проекта, поэтому было бы ошибочно назначать фиксированную финансовую выгоду проверкам совместимости. Тем не менее, подтверждение технических деталей перед размещением заказа является практическим способом уменьшить неопределенность, которой можно избежать.

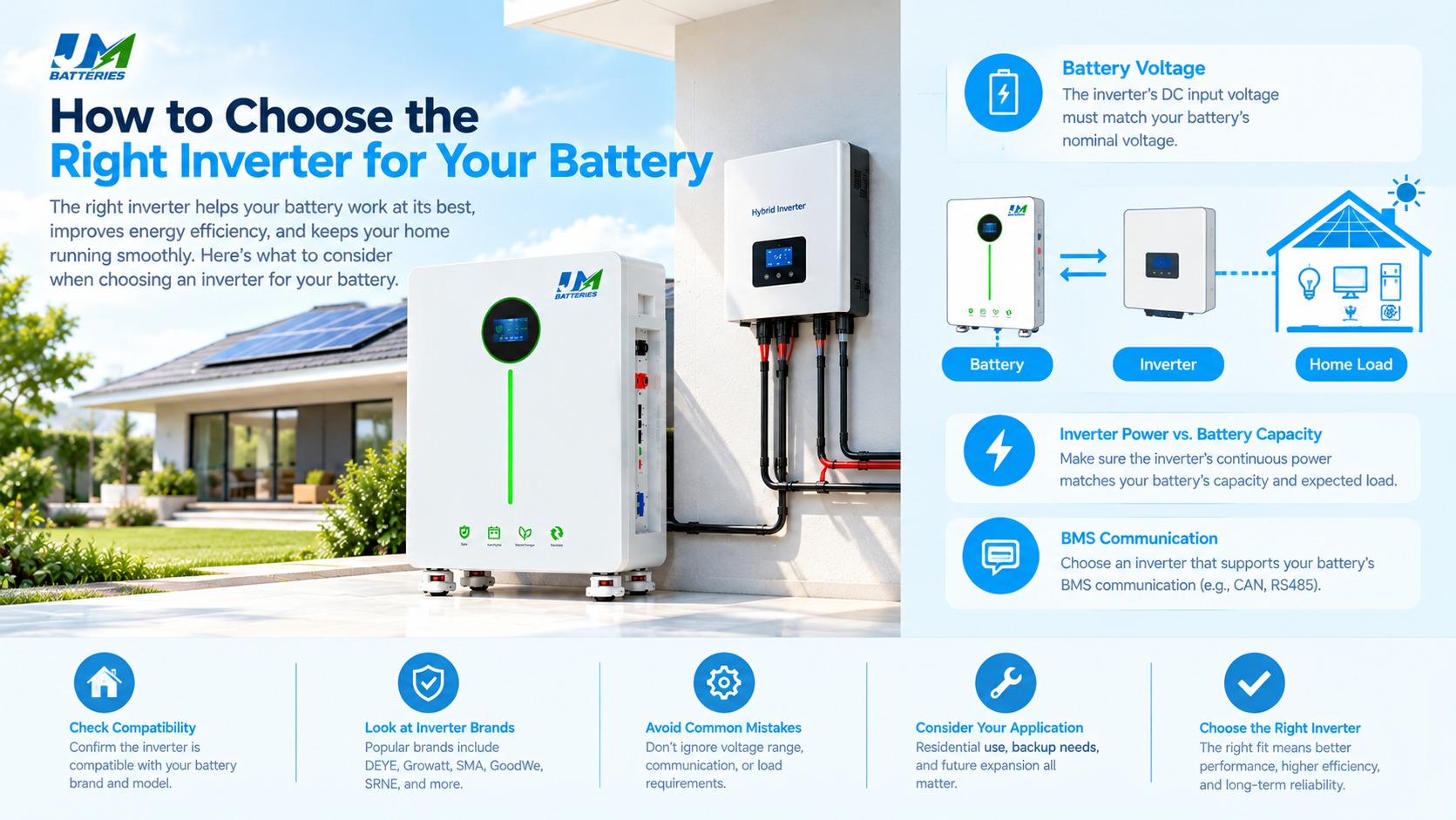

8. Практический контрольный список совместимости

Прежде чем покупать комбинацию аккумулятора и инвертора для хранения энергии в жилых домах, используйте следующий контрольный список, чтобы сформулировать основные вопросы для поставщиков.

Этот контрольный список является отправной точкой. В руководствах к оборудованию могут быть указаны дополнительные требования, но при этом применяются местные правила установки.

Если вы сравниваете варианты аккумуляторов для домашнего проекта по хранению энергии, ознакомьтесь с нашим руководством повыбор аккумулятора LiFePO4 для домашнего хранения энергии.

9. Как проверить комбинацию батареи и инвертора

Короткая процедура проверки перед покупкой может помочь избежать путаницы в дальнейшем. Это также дает дистрибьюторам и установщикам единый способ проверки продуктов от разных поставщиков.

Шаг 1: Определите точные продукты

Запишите полные номера моделей аккумулятора и инвертора, а также соответствующие версии встроенного ПО или оборудования, если это применимо. Общее название семейства продуктов может охватывать несколько моделей с разными возможностями.

Шаг 2. Сравните характеристики

Используйте техническое описание батареи, техническое описание инвертора и руководства по установке для сравнения диапазонов напряжения, пределов зарядки, тока разряда и требований к питанию. Отдельно проверяйте непрерывные и пиковые характеристики и обратите внимание на любые ограничения по продолжительности.

Шаг 3. Подтвердите поддержку связи

Если требуется связь BMS, проверьте протокол, расположение кабелей, конфигурацию и требования к встроенному ПО. Обратитесь к официальному списку совместимости, если он доступен.

Если предложенной комбинации нет в списке, обратитесь за подтверждением к соответствующим техническим группам. Соответствующего разъема или интерфейса связи недостаточно для обеспечения совместимости.

Шаг 4. Получите рекомендуемые настройки.

Подтвердите правильный выбор типа батареи, зарядного напряжения, ограничения зарядного тока, настроек разряда и режима связи. Значения должны основываться на документации для точной комбинации аккумулятора и инвертора.

Шаг 5. Проверьте требования к нагрузке

Оцените ожидаемую потребность в энергии и определите приборы, которые могут работать одновременно. При необходимости учитывайте пусковые токи, а также необходимую продолжительность резервного питания. Инвертор должен быть рассчитан на нагрузку переменного тока, а батарея должна обеспечивать соответствующую мощность постоянного тока.

Шаг 6: Ведите запись

Сохраните технические описания, письменное подтверждение совместимости, выбранные настройки и записи о вводе в эксплуатацию. Эти документы могут помочь команде монтажников диагностировать неисправности и поддерживать будущие заказы с использованием той же комбинации продуктов.

Для получения дополнительной информации прочитайте наше руководство посовместимость гибридного инвертора и аккумулятора LiFePO4. Всегда проверяйте точные модели, прежде чем применять какие-либо примеры настроек к установке.

10. Часто задаваемые вопросы

Почему важна совместимость аккумулятора и инвертора?

Аккумулятор и инвертор должны работать в пределах подходящих ограничений по напряжению, току, мощности и связи. Проверка этих требований помогает уменьшить проблемы при вводе в эксплуатацию, неожиданные остановки и объемы послепродажных работ, которых можно избежать.

Может ли батарея LiFePO4 напряжением 51,2 В работать с инвертором напряжением 48 В?

Это может сработать, но сами по себе маркировки напряжения не могут подтвердить совместимость. Сравните поддерживаемый диапазон напряжения постоянного тока инвертора с пределами эксплуатации и зарядки аккумулятора, затем проверьте необходимые настройки и информацию о совместимости для конкретной модели.

Требуется ли для аккумулятора и инвертора одно и то же соединение CAN или RS485?

Если система использует связь BMS, устройства должны поддерживать совместимые протоколы связи и конфигурации. Совместное использование интерфейса CAN или RS485 не обязательно означает, что устройства могут правильно обмениваться информацией.

Как проверить, совместима ли моя батарея с инвертором?

Начните с точных номеров моделей. Просмотрите технические описания и руководства по установке обоих производителей, проверьте официальный список совместимости, если он доступен, и подтвердите требования к напряжению, току, связи, встроенному программному обеспечению и конфигурации. Попросите техническое подтверждение, если документация неполная.

Может ли инвертор с более высокой мощностью повредить батарею?

Более высокая номинальная мощность инвертора не приводит к автоматическому повреждению аккумулятора. Ключевой вопрос заключается в том, контролирует ли система зарядку и разрядку батареи в допустимых пределах и может ли батарея обеспечить необходимый ток. При настройке системы следуйте спецификациям производителя.

Почему инвертор выключается, хотя аккумулятор еще имеет заряд?

Возможные причины включают настройку отключения по низкому напряжению, событие защиты BMS, чрезмерное потребление тока, ограничения, связанные со связью, температурные условия или проблемы с проводкой. Прежде чем прийти к выводу, что батарея неисправна, проверьте сигналы тревоги инвертора, состояние батареи, показания напряжения и конфигурацию.

Гарантирует ли совместимость более длительный срок службы батареи?

Нет. Срок службы также зависит от качества элементов, температуры, глубины разряда, силы тока, методов зарядки и условий эксплуатации. Правильная совместимость и конфигурация помогают системе оставаться в пределах установленных производителем эксплуатационных пределов, но не могут гарантировать определенный срок службы.

Что должен запросить дистрибьютор перед заказом батареи и инвертора?

Запросите последние технические описания, руководства по установке, списки поддерживаемых моделей, сведения о протоколах связи, рекомендуемые настройки, условия гарантии и контакты службы технической поддержки. Если комбинация не задокументирована, перед размещением крупного заказа получите подтверждение для конкретной модели.

11. Заключительные мысли

Выбор аккумулятора и инвертора — это нечто большее, чем просто сравнение цены, емкости и номинальной мощности. Эти два продукта должны работать в совместимых диапазонах напряжения и тока, использовать подходящие настройки зарядки и защиты и корректно взаимодействовать, когда система зависит от данных BMS.

Для дистрибьюторов, оптовиков и монтажников наиболее полезно проверить эти детали перед заказом оборудования. Просмотр точных номеров моделей, технической документации и требований к связи может помочь избежать ненужной работы по вводу в эксплуатацию и упростить последующее устранение неполадок.

При выборе батарей LiFePO4 для хранения энергии в жилых помещениях рассматривайте батарею и инвертор как одну систему. Перед установкой подтвердите технические требования у соответствующих производителей и задокументируйте утвержденную конфигурацию.
